r 2,5 · (d - 2s)
5 x DN

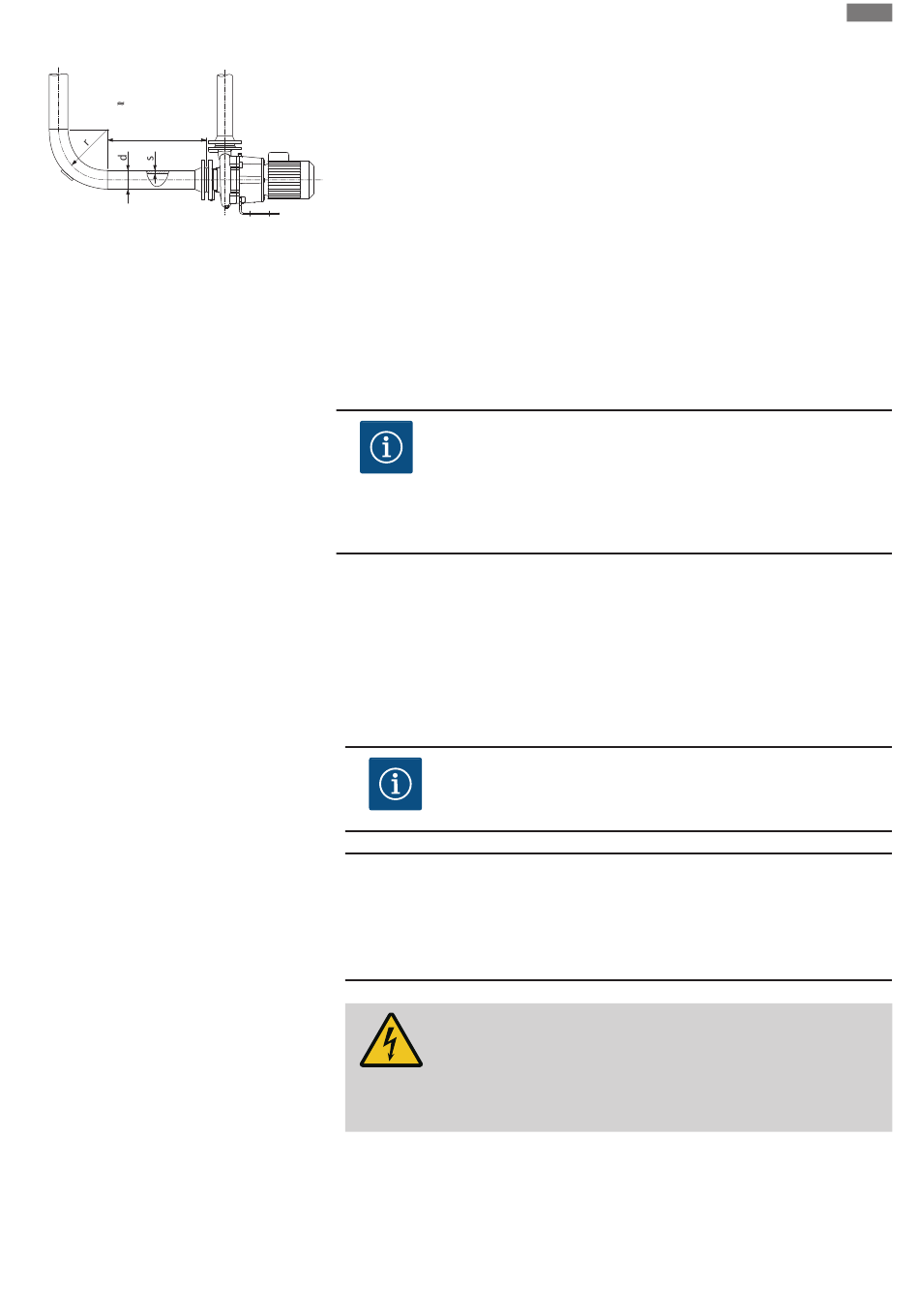

Fig. 4: Section de stabilisation en amont et en
aval de la pompe
7.4.5 Contrôle final
8 Raccordement électrique
Notice de montage et de mise en service • Wilo-Atmos BST • Ed.02/2025-09
• La valeur NPSH existante de l'installation doit toujours être supérieure à la valeur NPSH
nécessaire de la pompe.
• Les forces et les couples exercés (p. ex. torsion, dilatation thermique) par le système de
tuyauterie sur les brides de la pompe ne doivent pas dépasser les forces et couples autori-
sés.
• Monter la tuyauterie et la pompe sans exercer de tension mécanique.
• Fixer la tuyauterie de manière à ce que la pompe ne supporte pas le poids des tuyaux.
• Maintenir la conduite d'aspiration aussi courte que possible. Toujours disposer la conduite
d'aspiration montante vers la pompe et descendante à l'aspiration. Éviter toute poche
d'air.
• Si le montage d'un collecteur d'impuretés s'avère nécessaire dans la conduite d'aspiration,
sa section libre doit correspondre à 3 – 4 fois la section de la tuyauterie.
• Pour les tuyauteries courtes, les diamètres nominaux doivent au moins correspondre à
ceux des raccords de la pompe. Pour les tuyauteries longues, déterminer à chaque fois le
diamètre nominal le plus rentable.
• Afin d'éviter des pertes de pression plus importantes, il convient de prévoir des man-
chettes de raccordement d'un diamètre nominal supérieur avec un angle d'extension
d'environ 8°.
• Écart axial minimal entre la paroi et le capotage du ventilateur du moteur : dimension libre
d'au moins 250 mm + ø du capotage du ventilateur.
AVIS
Éviter le phénomène de cavitation !
• Prévoir une section de stabilisation sous la forme d'une tuyauterie
droite en amont et en aval de la pompe. La longueur de la section de
stabilisation doit être d'au minimum 5 fois le diamètre nominal de la
bride de la pompe.
• Retirer les caches des brides au niveau du raccord côté aspiration et côté refoulement de
la pompe avant d'installer la tuyauterie.
• Si nécessaire, resserrer les vis du socle.
• S'assurer de la justesse et du fonctionnent de tous les raccords.
• L'arbre de pompe doit pouvoir tourner aisément à la main.
• Travaux électriques : les travaux électriques doivent être réalisés par un électricien quali-
fié.
AVIS
Respecter les directives, normes et prescriptions nationales en vigueur
ainsi que les consignes du fournisseur d'énergie local.
ATTENTION
Risque de dommages matériels en cas de raccordement élec-
trique incorrect !
• S'assurer que le type de courant et la tension de l'alimentation réseau
coïncident avec les indications de la plaque signalétique du moteur.
DANGER
Risque de blessures mortelles par électrocution !
Il existe un risque de blessures mortelles en cas de contact avec des
composants sous tension !
• S'assurer que tous les raccordements sont bien hors tension !
• Protection par fusible principale : dépend du courant nominal du moteur.
• Mettre la pompe à la terre en respectant les consignes.
• Disposer le câble de raccordement de manière à ce qu'il ne touche ni la tuyauterie, ni le
corps de pompe ou le carter de moteur.
