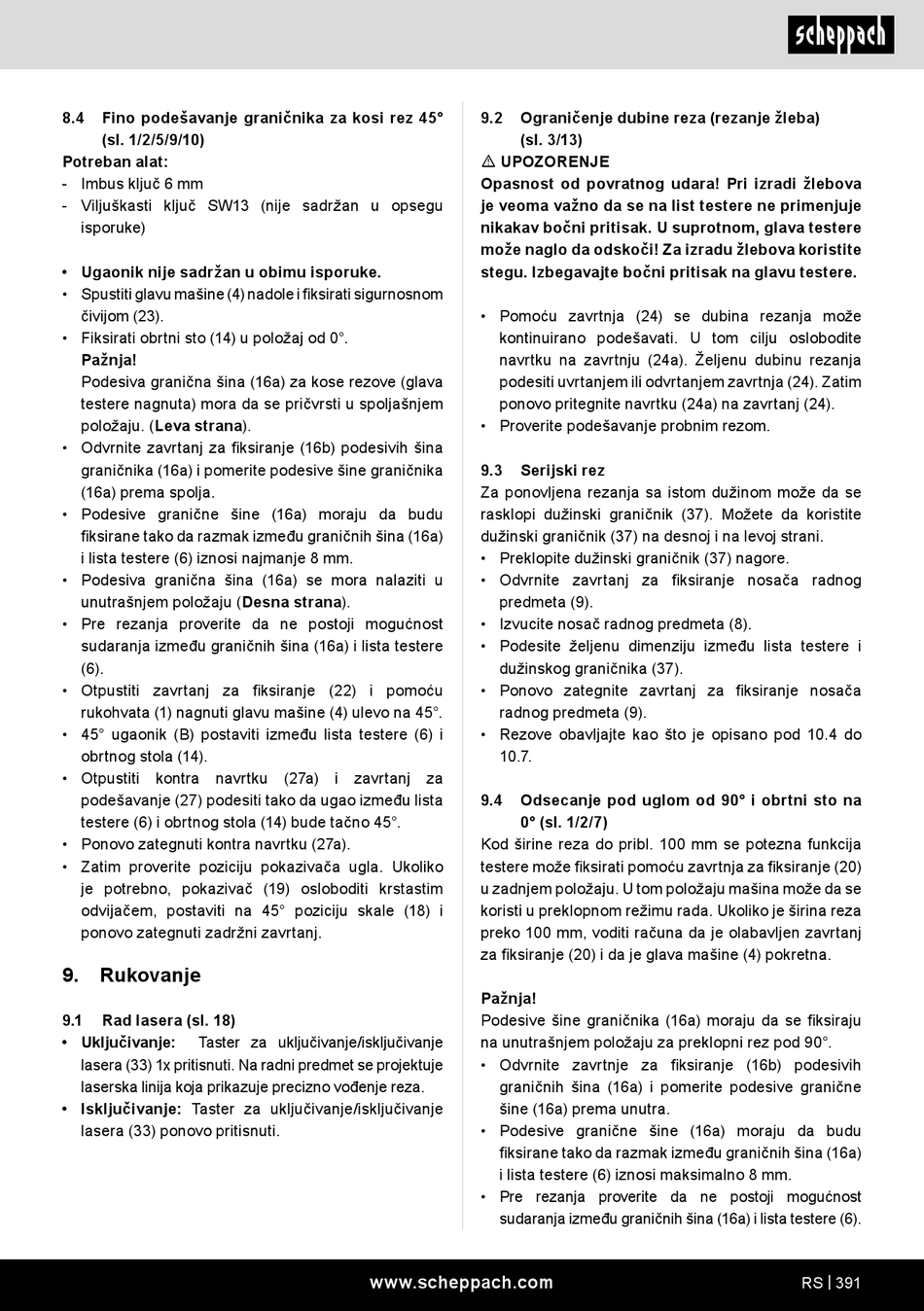

8.4 Fino podešavanje graničnika za kosi rez 45°
(sl. 1/2/5/9/10)
Potreban alat:
- Imbus ključ 6 mm
- Viljuškasti ključ SW13 (nije sadržan u opsegu
isporuke)
• Ugaonik nije sadržan u obimu isporuke.
• Spustiti glavu mašine (4) nadole i fiksirati sigurnosnom
čivijom (23).
• Fiksirati obrtni sto (14) u položaj od 0°.
Pažnja!
Podesiva granična šina (16a) za kose rezove (glava
testere nagnuta) mora da se pričvrsti u spoljašnjem
položaju. (Leva strana).
• Odvrnite zavrtanj za fiksiranje (16b) podesivih šina
graničnika (16a) i pomerite podesive šine graničnika
(16a) prema spolja.
• Podesive granične šine (16a) moraju da budu
fiksirane tako da razmak između graničnih šina (16a)
i lista testere (6) iznosi najmanje 8 mm.
• Podesiva granična šina (16a) se mora nalaziti u
unutrašnjem položaju (Desna strana).
• Pre rezanja proverite da ne postoji mogućnost
sudaranja između graničnih šina (16a) i lista testere
(6).
• Otpustiti zavrtanj za fiksiranje (22) i pomoću
rukohvata (1) nagnuti glavu mašine (4) ulevo na 45°.
• 45° ugaonik (B) postaviti između lista testere (6) i
obrtnog stola (14).
• Otpustiti kontra navrtku (27a) i zavrtanj za
podešavanje (27) podesiti tako da ugao između lista
testere (6) i obrtnog stola (14) bude tačno 45°.
• Ponovo zategnuti kontra navrtku (27a).
• Zatim proverite poziciju pokazivača ugla. Ukoliko
je potrebno, pokazivač (19) osloboditi krstastim
odvijačem, postaviti na 45° poziciju skale (18) i
ponovo zategnuti zadržni zavrtanj.
9.

Rukovanje

9.1 Rad lasera (sl. 18)
• Uključivanje: Taster za uključivanje/isključivanje
lasera (33) 1x pritisnuti. Na radni predmet se projektuje
laserska linija koja prikazuje precizno vođenje reza.
• Isključivanje: Taster za uključivanje/isključivanje
lasera (33) ponovo pritisnuti.
9.2 Ograničenje dubine reza (rezanje žleba)
(sl. 3/13)
m UPOZORENJE
Opasnost od povratnog udara! Pri izradi žlebova
je veoma važno da se na list testere ne primenjuje
nikakav bočni pritisak. U suprotnom, glava testere
može naglo da odskoči! Za izradu žlebova koristite
stegu. Izbegavajte bočni pritisak na glavu testere.
• Pomoću zavrtnja (24) se dubina rezanja može
kontinuirano podešavati. U tom cilju oslobodite
navrtku na zavrtnju (24a). Željenu dubinu rezanja
podesiti uvrtanjem ili odvrtanjem zavrtnja (24). Zatim
ponovo pritegnite navrtku (24a) na zavrtanj (24).
• Proverite podešavanje probnim rezom.
9.3 Serijski rez
Za ponovljena rezanja sa istom dužinom može da se
rasklopi dužinski graničnik (37). Možete da koristite
dužinski graničnik (37) na desnoj i na levoj strani.
• Preklopite dužinski graničnik (37) nagore.
• Odvrnite zavrtanj za fiksiranje nosača radnog
predmeta (9).
• Izvucite nosač radnog predmeta (8).
• Podesite željenu dimenziju između lista testere i
dužinskog graničnika (37).
• Ponovo zategnite zavrtanj za fiksiranje nosača
radnog predmeta (9).
• Rezove obavljajte kao što je opisano pod 10.4 do
10.7.
9.4 Odsecanje pod uglom od 90° i obrtni sto na
0° (sl. 1/2/7)
Kod širine reza do pribl. 100 mm se potezna funkcija
testere može fiksirati pomoću zavrtnja za fiksiranje (20)
u zadnjem položaju. U tom položaju mašina može da se
koristi u preklopnom režimu rada. Ukoliko je širina reza
preko 100 mm, voditi računa da je olabavljen zavrtanj
za fiksiranje (20) i da je glava mašine (4) pokretna.
Pažnja!
Podesive šine graničnika (16a) moraju da se fiksiraju
na unutrašnjem položaju za preklopni rez pod 90°.
• Odvrnite zavrtnje za fiksiranje (16b) podesivih
graničnih šina (16a) i pomerite podesive granične
šine (16a) prema unutra.
• Podesive granične šine (16a) moraju da budu
fiksirane tako da razmak između graničnih šina (16a)
i lista testere (6) iznosi maksimalno 8 mm.
• Pre rezanja proverite da ne postoji mogućnost
sudaranja između graničnih šina (16a) i lista testere (6).
www.scheppach.com RS | 391
