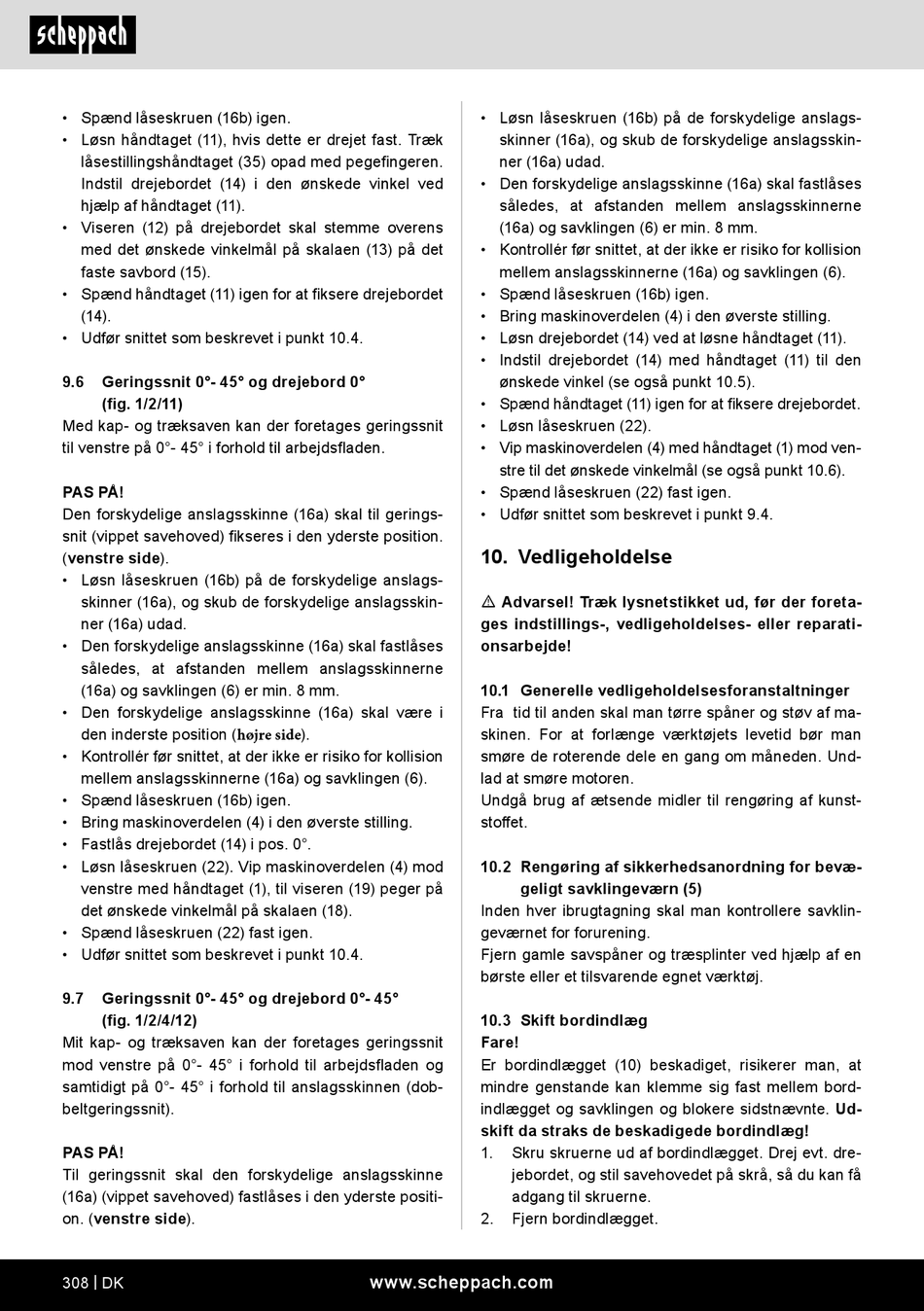

• Spænd låseskruen (16b) igen.
• Løsn håndtaget (11), hvis dette er drejet fast. Træk
låsestillingshåndtaget (35) opad med pegefingeren.
Indstil drejebordet (14) i den ønskede vinkel ved
hjælp af håndtaget (11).
• Viseren (12) på drejebordet skal stemme overens
med det ønskede vinkelmål på skalaen (13) på det
faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebordet
(14).
• Udfør snittet som beskrevet i punkt 10.4.
9.6 Geringssnit 0°- 45° og drejebord 0°
(fig. 1/2/11)
Med kap- og træksaven kan der foretages geringssnit
til venstre på 0°- 45° i forhold til arbejdsfladen.
PAS PÅ!
Den forskydelige anslagsskinne (16a) skal til gerings-
snit (vippet savehoved) fikseres i den yderste position.
(venstre side).
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• Den forskydelige anslagsskinne (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i
den inderste position (højre side).
• Kontrollér før snittet, at der ikke er risiko for kollision
mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Bring maskinoverdelen (4) i den øverste stilling.
• Fastlås drejebordet (14) i pos. 0°.
• Løsn låseskruen (22). Vip maskinoverdelen (4) mod
venstre med håndtaget (1), til viseren (19) peger på
det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) fast igen.
• Udfør snittet som beskrevet i punkt 10.4.
9.7 Geringssnit 0°- 45° og drejebord 0°- 45°
(fig. 1/2/4/12)
Mit kap- og træksaven kan der foretages geringssnit
mod venstre på 0°- 45° i forhold til arbejdsfladen og
samtidigt på 0°- 45° i forhold til anslagsskinnen (dob-
beltgeringssnit).
PAS PÅ!
Til geringssnit skal den forskydelige anslagsskinne
(16a) (vippet savehoved) fastlåses i den yderste positi-
on. (venstre side).
308 | DK
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• Den forskydelige anslagsskinne (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
• Kontrollér før snittet, at der ikke er risiko for kollision
mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Bring maskinoverdelen (4) i den øverste stilling.
• Løsn drejebordet (14) ved at løsne håndtaget (11).
• Indstil drejebordet (14) med håndtaget (11) til den
ønskede vinkel (se også punkt 10.5).
• Spænd håndtaget (11) igen for at fiksere drejebordet.
• Løsn låseskruen (22).
• Vip maskinoverdelen (4) med håndtaget (1) mod ven-
stre til det ønskede vinkelmål (se også punkt 10.6).
• Spænd låseskruen (22) fast igen.
• Udfør snittet som beskrevet i punkt 9.4.

10. Vedligeholdelse

m Advarsel! Træk lysnetstikket ud, før der foreta-
ges indstillings-, vedligeholdelses- eller reparati-
onsarbejde!
10.1 Generelle vedligeholdelsesforanstaltninger
Fra tid til anden skal man tørre spåner og støv af ma-
skinen. For at forlænge værktøjets levetid bør man
smøre de roterende dele en gang om måneden. Und-
lad at smøre motoren.
Undgå brug af ætsende midler til rengøring af kunst-
stoffet.
10.2 Rengøring af sikkerhedsanordning for bevæ-
geligt savklingeværn (5)
Inden hver ibrugtagning skal man kontrollere savklin-
geværnet for forurening.
Fjern gamle savspåner og træsplinter ved hjælp af en
børste eller et tilsvarende egnet værktøj.
10.3 Skift bordindlæg
Fare!
Er bordindlægget (10) beskadiget, risikerer man, at
mindre genstande kan klemme sig fast mellem bord-
indlægget og savklingen og blokere sidstnævnte. Ud-
skift da straks de beskadigede bordindlæg!
1. Skru skruerne ud af bordindlægget. Drej evt. dre-
jebordet, og stil savehovedet på skrå, så du kan få
adgang til skruerne.
2. Fjern bordindlægget.
