ANSCHLUSSVARIANTEN
VORRANGIG HEIZBETRIEB

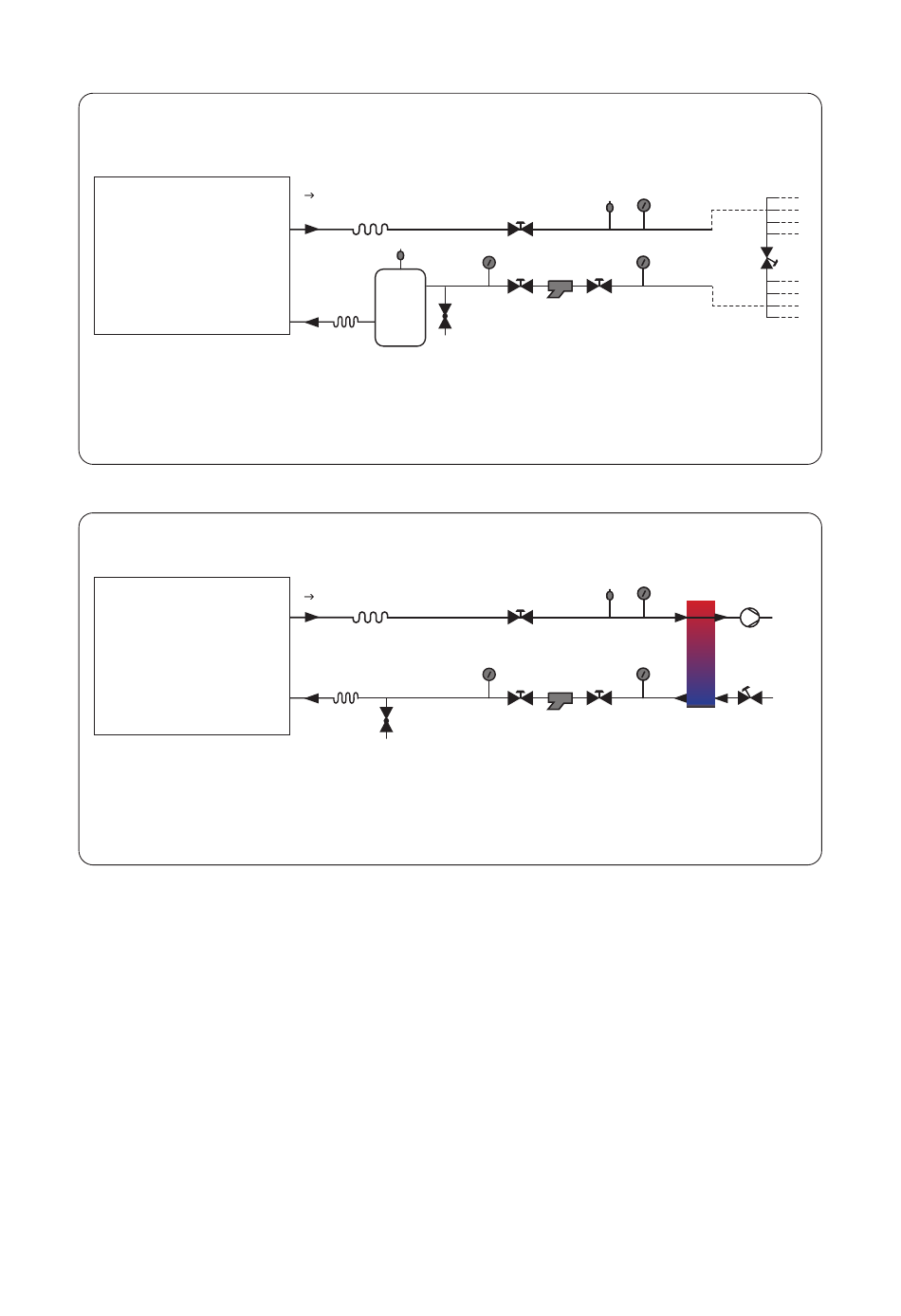

2.1 Standard-Anschluss Heizbetrieb mit Bypass-Ventil (und Kühlbetrieb)
Beispiel:
Anschluss ZEVION
Legende:
1 Rohrleitungskompensator
2 Manometer
3 Absperrventil
4 Schmutzfänger
5 Entlüftung
Bitte beachten Sie die technischen Daten!
2.2 Heizbetrieb mit hydraulischer Weiche (und Kühlbetrieb)
Beispiel:
Anschluss ZEVION
Legende:
1 Rohrleitungskompensator
2 Manometer
3 Absperrventil
4 Schmutzfänger
5 Entlüftung
Bitte beachten Sie die technischen Daten!
Heizen
bauseits
1
5
1
6
7
6 Füll- und Entleerungseinrichtung
7 Tank / Volumenerweiterung
8 Heizungsverteiler
9 Bypass-Ventil
Heizen
bauseits
1
1
6
6 Füll- und Entleerungseinrichtung
7 Hydraulische Weiche (Tank)
8 Sekundärpumpe
9 Strangregulierventil
5 2
3
2
2
3 4 3
EMPFOHLENE VARIANTE
5 2
3
2
2
3 4 3
8
Verteiler
Vorlauf
9
Verteiler
Rücklauf
8
7
8
7
7
