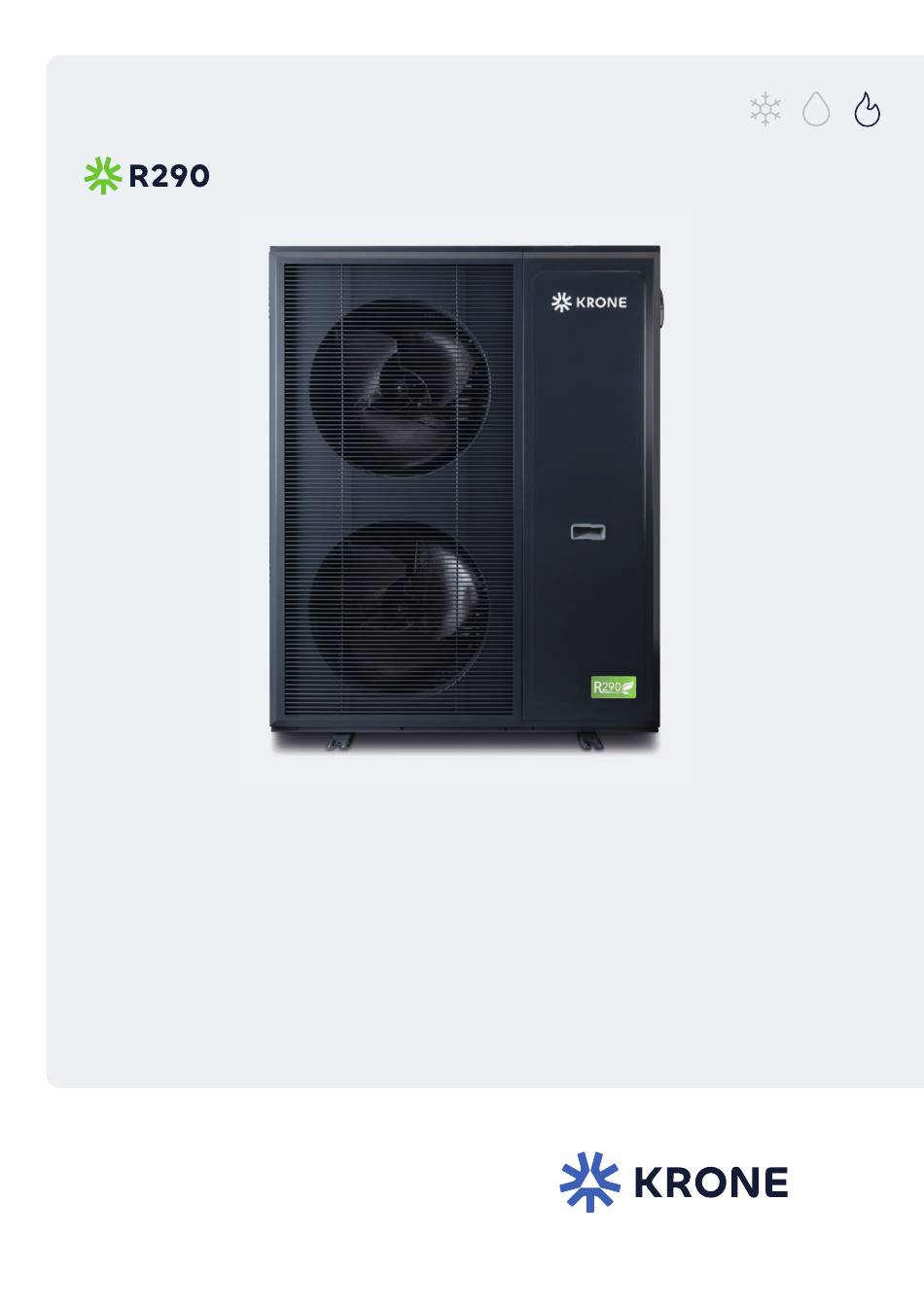

- Seite 1 Bedienungs- und Installationsanleitung ZEVION Compact Luftgekühlte Kaltwassererzeuger mit Wärmepumpenfunktion und Kältemittel R290 ZEV-060-CO | ZEV-100-CO | ZEV-145-CO | ZEV-210-CO Spürbar. Besser.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten! Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
-
Seite 3: Inhaltsverzeichnis
INHALT Technische Daten ..........................................Abmessungen ............................................Anschlussvarianten Vorrangig Kühlbetrieb ................................. Anschlussvarianten Vorrangig Heizbetrieb ................................. Sicherheits- und Anwenderhinweise / Allgemeine Sicherheitshinweise ..................... Sicherheitsvorkehrungen ....................................... Symbole und Kennzeichnungen ....................................Sicherheitshinweise ..........................................Sicherheitsmaßnahmen ........................................Arbeiten am Kältemittelkreislauf ....................................Notfallmaßnahmen ..........................................Sicherheitszone ............................................. Sicherheitseinrichtungen ........................................ -
Seite 4: Technische Daten
TECHNISCHE DATEN System KÜHLEN Modell Nennkühlleistung Minimale Kühlleistung Maximale Kühlleistung Nennleistungsaufnahme Kühlbetrieb SEER Raumkühlungsjahresnutzungsgrad Einstellbereich °C Rücklauf temperatur Kühlen Einsatzbereich Kühlbetrieb °C System HEIZEN Modell Nennheizleistung Minimale Heizleistung Maximale Heizleistung Einstellbereich °C temperatur Heizen Rücklauf °C Einsatzbereich Heizbetrieb System KALTWASSERERZEUGER Modell Betriebsart Kühlen und Heizen... - Seite 5 TECHNISCHE DATEN System ZUBEHÖR Modell ZEV-060-CO ZEV-100-CO ZEC-145-CO ZEV-210-CO Bodenkonsole GDS B-GDS-600-E B-GDS-600-E B-GDS-600-E B-GDS-600-E Netztrennschalter C-RE-1611485 C-RE-1611485 C-RE-1611485 C-RE-1611485 Redundanzmodul GR-RM01-Wasser GR-RM01-Wasser GR-RM01-Wasser GR-RM01-Wasser Speichermodul (Montage unterhalb ZEV-060-210-HM ZEV-060-210-HM ZEV-060-210-HM ZEV-060-210-HM des Gerätes, 80 Liter Speicher, 12 Liter Ausdehnungsgefäß)
-
Seite 6: Abmessungen
ABMESSUNGEN ZEV-060-CO 1060 G1“ Eingang Außengewinde G1“ Ausgang Außengewinde Modell: Modell: ZEV-100-CO 1060 G1“ Eingang Außengewinde G1“ Ausgang Außengewinde Modell: Modell:... - Seite 7 ABMESSUNGEN ZEV-145-CO 1060 G1“ Eingang Außengewinde G1“ Ausgang Außengewinde Modell: Modell: ZEV-210-CO 1060 G1“ Eingang Außengewinde G1“ Ausgang Außengewinde Modell: Modell:...
-
Seite 8: Anschlussvarianten Vorrangig Kühlbetrieb
ANSCHLUSSVARIANTEN VORRANGIG KÜHLBETRIEB 1.1 Standard-Anschluss Kühlbetrieb (und Heizbetrieb) Beispiel: Kühlen bauseits Innengerät mit Anschluss ZEVION 3-Wege-Ventil Legende: 1 Rohrleitungskompensator 5 Entlüftung 2 Manometer 6 Füll- und Entleerungseinrichtung 3 Absperrventil 7 Tank / Volumenerweiterung 4 Schmutzfänger (evtl. erforderlich) Bitte beachten Sie die technischen Daten! 1.2 Kühlbetrieb mit hydraulischer Weiche (und Heizbetrieb) Beispiel: Kühlen... -
Seite 9: Anschlussvarianten Vorrangig Heizbetrieb
ANSCHLUSSVARIANTEN VORRANGIG HEIZBETRIEB 2.1 Standard-Anschluss Heizbetrieb mit Bypass-Ventil (und Kühlbetrieb) Beispiel: Verteiler Heizen Vorlauf bauseits Anschluss ZEVION Verteiler Rücklauf Legende: 1 Rohrleitungskompensator 6 Füll- und Entleerungseinrichtung 2 Manometer 7 Tank / Volumenerweiterung 3 Absperrventil 8 Heizungsverteiler 4 Schmutzfänger 9 Bypass-Ventil 5 Entlüftung Bitte beachten Sie die technischen Daten! 2.2 Heizbetrieb mit hydraulischer Weiche (und Kühlbetrieb) - Seite 10 ANSCHLUSSVARIANTEN VORRANGIG HEIZBETRIEB 2.3 Wärmepumpe mit hydraulischer Weiche und Brauchwassertank EMPFOHLENE VARIANTE Heizbetrieb (und Kühlbetrieb) Beispiel: Heizen - Vorlauf bauseits Anschluss ZEVION Legende: 1 Rohrleitungskompensator 7 Hydraulische Weiche (Tank) 2 Manometer 8 Sekundärpumpe 3 Absperrventil 9 Strangregulierventil 4 Schmutzfänger 10 Brauchwassertank mit Wärmetauscher 5 Entlüftung 11 Zusatzheizelement 6 Füll- und Entleerungseinrichtung...
-
Seite 11: Sicherheits- Und Anwenderhinweise / Allgemeine Sicherheitshinweise
SICHERHEITS- UND ANWENDERHINWEISE ALLGEMEINE SICHERHEITSHINWEISE VORSICHT Lesen Sie vor der ersten Inbetriebnahme des Gerätes Diese Kombination aus Symbol und Signalwort oder deren Komponenten die Betriebsanleitung auf- weist auf eine möglicherweise gefährliche merksam durch. Sie enthält nützliche Tipps, Hinweise Situation hin, die zu Verletzungen oder zu sowie Warnhinweise zur Gefahrenabwendung von Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. -
Seite 12: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Verwendungszweck Sicherheitshinweise Bei unsachgemäßem oder nicht bestimmungsgemä- Bitte beachten Sie diese Sicherheitshinweise genau, um ßem Gebrauch besteht die Gefahr der Verletzung Unfälle und Materialverluste zu vermeiden. oder des Todes des Benutzers oder anderer Personen Dieses Gerät kann von Kindern ab 8 Jahren und dar- sowie der Beschädigung des Produkts und anderer über sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel... -
Seite 13: Sicherheitsmaßnahmen
Bei erhöhter Blitzschlaggefahr muss die Stromzufuhr Nehmen Sie keine Änderungen vor: unterbrochen werden. Versuchen Sie nicht, das Gerät Nehmen Sie keine Veränderungen am Außengerät, nach der Installation zu bewegen; dies muss von einem den Zu- und Ableitungen, den elektrischen Anschlüs- qualifizierten Techniker durchgeführt werden.Trennen sen/Kabeln oder der Umgebung vor. -
Seite 14: Arbeiten Am Kältemittelkreislauf
Arbeiten am Kältemittelkreislauf Es besteht Explosionsgefahr!!! Das Kältemittel R290 (Propan) ist ein luftverdrän- gendes, farbloses, brennbares und geruchloses Gas, Abpumpen - Kältemittelleckage das mit Luft explosive Gemische bildet.Abgelassenes Wenn Sie das System abpumpen wollen und eine Leck- Kältemittel muss von autorisierten Fachbetrieben age im Kältemittelkreislauf vorhanden ist: ordnungsgemäß... -
Seite 15: Notfallmaßnahmen
NOTFALLMASSNAHMEN Sicherheitshinweise für die Lagerung des Geräts Was ist zu tun, wenn Kältemittel austritt? Das Außengerät ist werksseitig mit dem Kältemittel R290 (Propan) befüllt. Austretendes Kältemittel kann zu Bränden und Explosionen führen, die schwerste Verletzungen oder den Tod zur Folge haben. Es GEFAHR besteht Erstickungsgefahr, wenn es eingeatmet wird. -
Seite 16: Sicherheitszone
SICHERHEITSZONE Die nachfolgend dargestellten Sicherheitszonen Der Kreislauf des Kältemittels im Außengerät enthält sind bei bodenstehender Aufstellung dargestellt, leicht entflammbares Kältemittel der Sicherheitsgrup- bei der die Einheit einen Bodenabstand von min. pe A3 nach ISO 817 und ANSI/ASHRAE Standard 34. 30 cm haben sollte. Beachten Sie, dass dieses Kältemittel eine höhere Die Sicherheitszonen gelten auch für andere Auf- Dichte als Luft hat. -
Seite 17: Sicherheitseinrichtungen
SICHERHEITSEINRICHTUNGEN Frostschutzfunktion GEFAHR Das Gerät verfügt über eine Einfrierschutzfunktion Verletzungsgefahr und erhöhte Gefahr von bei eingeschalteter Stromversorgung. Wenn die Sys- Sachschäden durch vernachlässigte oder temsteuerung ausfällt, garantiert das Produkt einen falsche Wartung und Reparaturen. begrenzten Frostschutz. Vernachlässigte oder falsche Wartungsarbeiten Bei negativen Außentemperaturen besteht ein erhöh- oder Reparaturen können zu Personenschäden tes Risiko, dass das Gerät einfriert, wenn eine Störung... -
Seite 18: Regler-Startseite
REGLER-STARTSEITE Mit Wärmepumpenfunktion Ohne Wärmepumpenfunktion... -
Seite 19: Übersicht Über Gerätestatus Und Funktionen
ÜBERSICHT ÜBER GERÄTESTATUS UND -FUNKTIONEN Gerät einschalten Betriebsart wählen Start Gerät EIN/AUS Standby WiFi Frostschutz Fehleralarm Abtauen Systemladen Heizen Kühlen Brauchwasser Ausschalten Betriebsart wählen Das Gerät bietet drei Betriebsarten: Heizbetrieb, Kühlbetrieb und Brauchwasserbetrieb. Nach der Auswahl eines Betriebsmodus unterbricht das System den Betrieb kurzzeitig. Nach dem Wechsel zeigt das Kältemittel-Flussdiagramm den gewählten Heiz- oder Kühlmodus an. -
Seite 20: Ruhemodus
RUHEMODUS Aktivierung des Ruhemodus (Schalter) Der Ruhemodus muss aktiviert sein, damit das System zur konfigurierten Zeit in den Ruhemodus wechselt. Konfiguration der Ruhemoduszeit Sie können zwei Zeitintervalle für den Ruhemodus festlegen. Tippen Sie auf die Zeitfelder, um zur Konfi- gurationsoberfläche zu gelangen. Das linke Feld zeigt die Startzeit, das rechte die Endzeit an. -
Seite 21: Funktionsmenü
FUNKTIONSMENÜ Das Funktionsmenü besteht aus 6 Seiten, welche durch drücken des Symbols geöffnet werden können. Die Menüpunkte sind Status, Ausgleichskurve, Alarmmel- dung, Parametereinstellungen, Systemeinstellungen und Energiemanagement. -
Seite 22: Ausführungsstatus
AUSFÜHRUNGSSTATUS Das Statusmenü zeigt die gemessenen Werte der Anlage an und besteht aus 2 Seiten, welche durch Wischen über den Bildschirm gewechselt werden können. - Seite 23 AUSFÜHRUNGSSTATUS Abkürzung Beschreibung RT Temp. Rücklauftemperatur ST temp. Vorlauftemperatur OT temp. Außentemperatur ET temp. Sauggastemperatur PT temp. Heißgastemperatur Niederdruck Hochdruck water flow Wasserdurchfluss Evaporation temp. Verdampfungstemperatur Discharge temp. Verflüssigungstemperatur Fan1 speed Lüfter 1 Geschwindigkeitsrückmeldung Fan2 speed Lüfter 2 Geschwindigkeitsrückmeldung EEV1 steps EEV1 Öffnungsgrad EEV2 steps EEV2 Öffnungsgrad...
-
Seite 24: Wetterkompensation
AUSGLEICHSKURVE (WETTERKOMPENSATION) Temperaturdifferenz der Heizungsregelung Aktuelle Umgebungstemperatur Zeigt die aktuelle Umgebungstemperatur an. Die Temperaturdifferenz beim Heizen dient als Ziel für die PID-Regelung der Zirkulationspumpenleistung. Obergrenze für die Wassertemperatur Während des Heiz- und Kompressorbetriebs läuft die Legt die Obergrenze für die Heizsolltemperatur fest, PWM-Pumpe 3 Minuten lang mit EV05 (Standard: 100 wenn die Temperaturkompensationsfunktion aktiv ist. -
Seite 25: Heiz-/Kühlbetrieb
HEIZ-/KÜHLKREIS 1 (KÜHLEN) Kühlregelung Temperaturdifferenz Aktuelle Umgebungstemperatur Im Kühlmodus und Kompressorbetrieb läuft die PWM- Zeigt die aktuelle Umgebungstemperatur an. Pumpe 3 Minuten lang mit EV05 (Standard: 100 %) und Obergrenze für die Wassertemperatur passt sich dann basierend auf RT - ST = EV03 (Stan- Legt die Obergrenze für die Kühlsolltemperatur fest, dard: 5 °C) für die PID-Regelung an. - Seite 26 HEIZ-/KÜHLKREIS 2 (HEIZUNG) Dient zur Konfiguration der Heiztemperaturregelung und Temperaturkompensation in der zweiten Zone. HEIZ-/KÜHLKREIS 2 (KÜHLEN) Dient zur Konfiguration der Kühltemperaturregelung und Temperaturkompensation in der zweiten Zone.
-
Seite 27: Störungsabfrage
STÖRUNGSABFRAGE Tritt im System ein Fehler auf, protokolliert das Feh- lerereignis die Auslösezeit basierend auf der internen Systemuhr und zeigt den Fehlercode als Warnmeldung an. Sobald der Fehler behoben ist, wird die Auslösezeit in der dafür vorgesehenen Spalte erfasst. Detaillierter Code: Anlage 1... -
Seite 28: Parameter Auf Werkseinstellungen
PARAMETER AUF WERKSEINSTELLUNGEN Benutzer können 0000 in die Passworteingabe eingeben, um die Benutzeroberfläche für die Parame- tereinstellungen aufzurufen. Aus Sicherheitsgründen ist für den Zugriff auf die werksseitigen Parameterein- stellungen ein Passwort erforderlich. Nur autorisiertes Personal kann diese Einstellungen in der werksseitigen Konfigurationsoberfläche ändern. -
Seite 29: Hw-Funktion
HW-FUNKTION (BRAUCHWASSEREINSTELLUNG) ABTAUUNG... -
Seite 30: Systemeinstellungen
SYSTEMEINSTELLUNGEN ZEIT- UND DATUMSEINSTELLUNG Zeiteinstellung Konfigurieren Sie die Echtzeituhr (RTC), um eine ge- naue Zeitmessung zu gewährleisten. Sie müssen die Ortszeit nach der Erstinstallation einstellen. Die RTC-Zeiteinstellungen sind entscheidend für Funkti- onen wie Warmwasserplanung, Abwesenheitsmodus und Ruhemodus. Bildschirm Standby Einstellung Um die Lebensdauer des Bildschirms zu verlängern und unnötige Displayaktivitäten zu minimieren, kann ein Ausschalttimer konfiguriert werden. -
Seite 31: Energiemanagement
ENERGIEMANAGEMENT... -
Seite 32: App-Steuerung Einrichten
APP-STEUERUNG EINRICHTEN Wärmepumpen-App-Steuerung Tuya-App installieren: Sie können die App herunterladen, indem Sie in App-Stores nach „Tuya Smart“ suchen oder den fol- genden QR-Code für Android-Geräte scannen. 1. Klicken Sie auf „Registrieren“ und lesen Sie die Da- 3. Geben Sie den Bestätigungscode ein und wechseln tenschutzrichtlinie, sobald diese angezeigt wird. - Seite 33 APP-STEUERUNG EINRICHTEN nnec 7. Nach erfolgreicher WLAN-Verbindung wird eine Po- pup-Benachrichtigung angezeigt. Nach Abschluss der Verbindung bestätigt eine Anzeige in der oberen rechten Ecke die Verbindung. Sie müssen ein 2,4-GHz-WLAN-Netzwerk auswählen, sonst schlägt die Verbindung fehl. 6. Wählen Sie „Langsames Blinken“ und tippen Sie dann auf „Zur Verbindung gehen“.
- Seite 34 OTA (OVER-THE-AIR) REMOTE-SYSTEM-UPGRADE 1. Tippen Sie auf das hinzugefügte Gerät. Wenn eine neue Firmware-Version erkannt wird, werden Sie in einer Popup-Benachrichtigung aufgefordert, auf „Jetzt aktualisieren“ zu tippen. 2. Nachdem Sie auf „Aktualisieren“ getippt haben, wird ein Warnhinweis angezeigt. Tippen Sie auf „Update starten“...
-
Seite 35: Schaltplan Zev-060-C0&Zev-100-C0
SCHALTPLAN ZEV-060-C0&ZEV-100-C0 Sekundärpumpe AC Heizstab 4.0mm² 4.0mm² 4-Wege OUT1 Ventil AC Heizstab Niederdruck Sens. OUT3 Kurbelgehäuseheizung Heißgas Tempsens. Umgebungs Tempsens. OUT4 Abtauheizung Warmwasser Temp. Sauggas Tempsens. OUT5 Hochdrucksens. Betriebssignalausgang Fühler Wassereintritt WW-3-Wege Ventil OUT7 Fühler Wasseraustritt Störsignalausgang Primärpumpe Gleichstrom Trafo... -
Seite 36: Schaltplan Zev-145-C0
SCHALTPLAN ZEV-145-C0 Sekundärpumpe AC Heizstab Störsignalausgang Hochdrucksens. Niederdruck Sens. WW-3-Wege Ventil TS10 TS2 TS1 Umgebungs Tempsens. AC Heizstab TH12 TH11 Heißgas Tempsens. Sauggas Tempsens. Fühler Wasseraustritt WW Heizbetrieb Fühler Wassereintritt Betriebssignalausgang Abtauheizung Warmwasser Temp. Kurbelgehäuseheizung Primärpumpe 4-Wege Ventil... -
Seite 37: Schaltplan Zev-210-C0
SCHALTPLAN ZEV-210-C0 Sekundärpumpe AC Heizstab Störsignalausgang Hochdrucksens. Niederdruck Sens. WW-3-Wege Ventil TS10 TS2 TS1 Umgebungs Tempsens. AC Heizstab TH12 TH11 Heißgas Tempsens. Sauggas Tempsens. Fühler Wasseraustritt WW Heizbetrieb Fühler Wassereintritt Betriebssignalausgang Abtauheizung Warmwasser Temp. Kurbelgehäuseheizung Primärpumpe 4-Wege Ventil... -
Seite 38: Störcodes
STÖRCODES AL01 Niederdruckalarm AL02 Hochdruckalarm AL03 Schutz vor Wassermangel im Innenbereich AL04 Schutz vor niedriger Wasseraustrittstemperatur AL05 Schutz vor hoher Wasseraustrittstemperatur AL17 Alarm Strömungswächter AL18 24-Stunden-Niederdruckstörung , der die angegebene Anzahl überschreitet AL19 24-Stunden-Hochdruckstörung, der die angegebene Anzahl überschreitet AL20 Alarm bei niedriger Verdampfungstemperatur AL21 Heißgastemperaturschutzalarm... -
Seite 39: Parametereinstellungen
PARAMETER Kompressor Standard min. max. Unit ZEV-60-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO CM11 Kühlnennfrequenz CM12 max. Kühlfrequenz CM13 min. Kühlfrequenz CM14 Heiznennfrequenz CM15 max. Heizfrequenz CM16 min. Heizfrequenz CM17 max. Brauchwasserfrequenz CM18 min. Brauchwasserfrequenz CM200 max. Frequenz Ruhemodus CM30 min. Frequenz für geringe Außentemperatur (<0°C) SF215 Kompressor Code... - Seite 40 PARAMETER Kompressor Standard min. max. Unit ZEV-60-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO EV05 max. PWM Signal Pumpe EV06 min. PWM Signal Pumpe EV07 min. Durchfluss m³/h Kühlen/Abtauen EV12 Initial Öffungsgrad Kühlen EV14 Überhitzung Kühlen °C EV15 Überhitzung Heizen °C EV25 min. Durchfluss Heizen m³/h Spezial - Parameter...
- Seite 41 PARAMETER Kompressor Standard min. max. Unit ZEV-60-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO SF216 mauelle Kompressorfrequenz SF221 Strombegrenzung SF48 Manuelles Abtauen SF222 Aufheben der Zwangsabtauung SF219 Energieeffizienz Anzeige SF201 EVU Kontakt SF37 Multifunktionsausgang 1 interne Fehler- Fehler- Fehler- Fehler- Pumpe meldung meldung meldung meldung SF38 Multifunktionsausgang 2...
- Seite 42 PARAMETER Alarm- Standard min. max. Unit ZEV-60-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO Parameter AR01 Schutz vor niedriger °C Vorlauftemperatur* AR03 Schutz vor hoher °C Vorlauftemperatur AR04 Sperrzeit Pumpe Sec. AR06 Anzahl Niederdruckalarme in 24 Stunden (wenn mehr AL18) AR07 Anzahl Hochdruckalarme in 24 Stunden (wenn mehr AL19) AR08 Alarmwert niedrige...
- Seite 43 PARAMETER Benutzer- Standard min. max. Unit ZEV-60-CO ZEV-100-CO ZEV-145-CO ZEV-210-CO Parameter ST01 Solltemperatur Kühlen 13,0 °C ST02 Solltemperatur Heizen 50,0 °C ST03 Temperaturdifferenz °C Kühlen ST04 Temperaturdifferenz °C Heizen ST06 Neigung Heizkurve ST07 Starttemperatur elektrische °C Zusatzheizung ST08 Neigung Kühlkurve ST09 Solltemperatur Brauchwasser °C...
- Seite 46 Krone Kälte+Klima Vertriebs-GmbH Fabrikstraße 39 D-33659 Bielefeld www.krone-klima.de...
