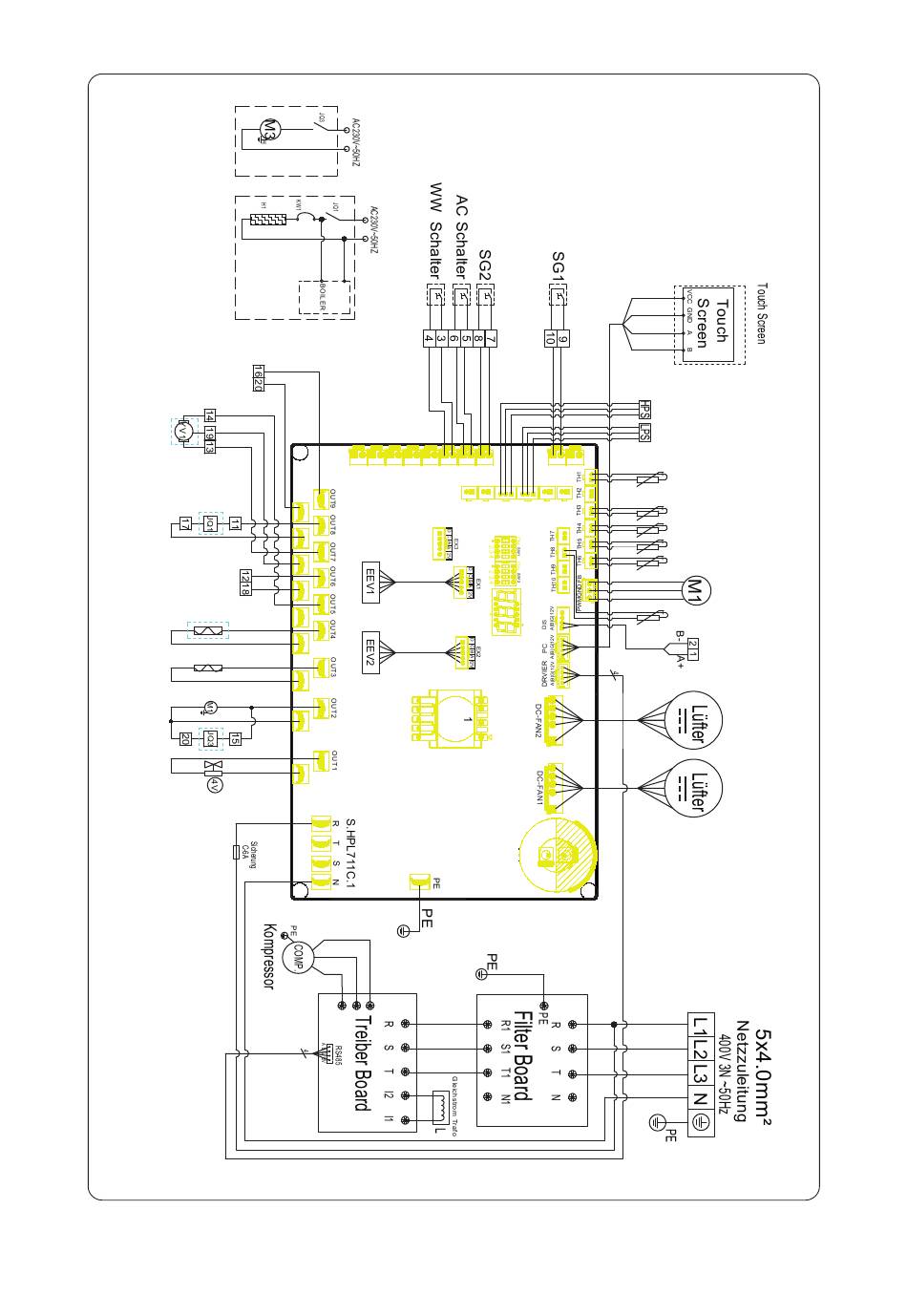

SCHALTPLAN ZEV-145-C0

Störsignalausgang
WW-3-Wege Ventil
AC Heizstab
WW Heizbetrieb
Betriebssignalausgang
Abtauheizung
Kurbelgehäuseheizung
4-Wege Ventil
Sekundärpumpe
AC Heizstab
ON
OFF
TS10
Primärpumpe
TS9 TS8 TS7 TS6 TS4 TS3
TS5
PS2 PS1 TH12 TH11
IA IB
12V
GND
A
B
BK
Hochdrucksens.
WH
RD
BK
Niederdruck Sens.
WH
RD
TS2 TS1 Umgebungs
Tempsens.
Heißgas Tempsens.
Sauggas Tempsens.
Fühler Wasseraustritt
Fühler Wassereintritt
Warmwasser Temp.
