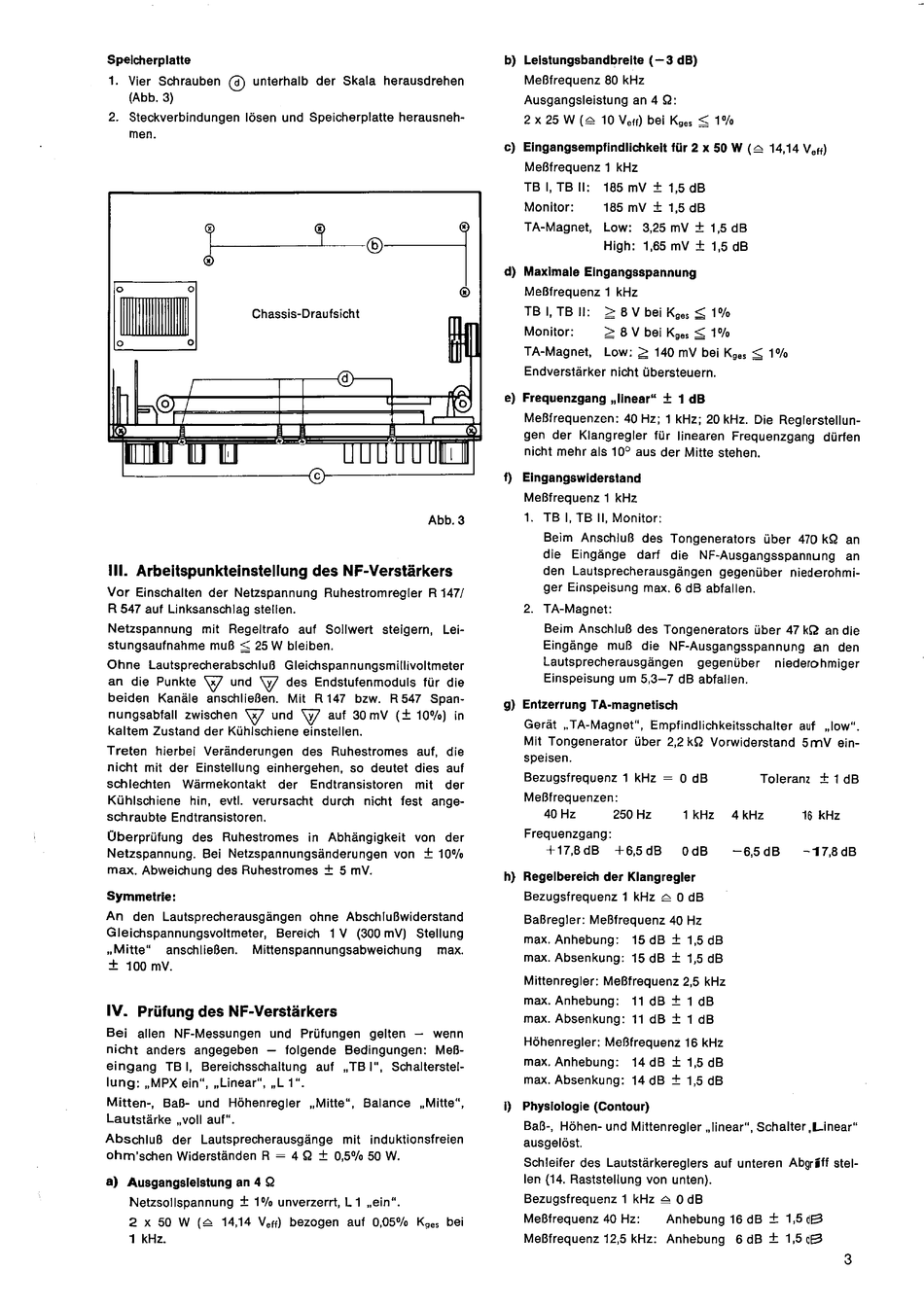

Grundig R 2000 Serviceanleitung Seite 3

Speicherplatte
1. Vier Schrauben @ unterhalb der Skala herausdrehen
(Abb. 3)
2. Steckverbindungen ldésen und Speicherplatte herausneh-
men.
Chassis-Draufsicht
@
Abb. 3
Ill. Arbeitspunkteinstellung des NF-Verstarkers
Vor Einschalten der Netzspannung Ruhestromregler R 147/
R 547 auf Linksanschlag stellen.
Netzspannung mit Regeltrafo auf Sollwert steigern, Lei-
stungsaufnahme muB < 25 W bleiben.
Ohne Lautsprecherabschlu8 Gleichspannungsmillivoltmeter
an die Punkte Y/ und des Endstufenmoduls ftir die
beiden Kanale anschlieBen. Mit R147 bzw. R547 Span-
nungsabfall zwischen und W auf 30mV (+ 10%) in
kaltem Zustand der Kihischiene einstellen.
Treten hierbei Veranderungen des Ruhestromes auf, die
nicht mit der Einstellung einhergehen, so deutet dies auf
schlechten Warmekontakt der Endtransistoren mit der
Kuhlschiene hin, evtl. verursacht durch nicht fest ange-
schraubte Endtransistoren.
Uberpriifung des Ruhestromes in Abhangigkeit von der
Netzspannung. Bei Netzspannungsanderungen von + 10%
max, Abweichung des Ruhestromes + 5 mV.
Symmetrie:
An den Lautsprecherausgangen ohne AbschluBwiderstand
Gleichspannungsvoltmeter, Bereich 1V (300 mV) Stellung
»Mitte" anschlieBen. Mittenspannungsabweichung max.
+ 100 mV.
IV. Priifung des NF-Verstarkers
Bei allen NF-Messungen und Priifungen gelten — wenn
nicht anders angegeben — folgende Bedingungen: Mef-
eingang TBI, Bereichsschaltung auf ,TB!", Schalterstel-
lung: ,MPX ein", , Linear", ,L 1".
Mitten-, BaB- und Héhenregler ,,Mitte", Balance Mitte",
Lautstarke ,,voll auf".
Abschlu8B der Lautsprecherausgaénge mit induktionsfreien
ohm'schen Widerstanden R = 42 + 0,5% 50 W.
a) Ausgangsleistung an 4 2
Netzsollspannung + 1% unverzerrt, L1 ein".
2 x 50 W (& 14,14 Ver) bezogen auf 0,05% Kges bei
1 kHz.
b)
c)
qd)
e)
f)
g)
h)
Leistungsbandbreite (— 3 dB)
MeBfrequenz 80 kHz
Ausgangsleistung an 4 Q:
2 x 25 W (& 10 Vert) bei Kges < 1%
Eingangsempfindlichkeit fiir 2 x 50 W (& 14,14 Ver)
MeBfrequenz 1 kHz
TBI, TBI: 185 mV + 1,5 dB
Monitor: 185 mV + 1,5 dB
TA-Magnet, Low: 3,25 mV + 1,5 dB
High: 1,65 mV + 1,5 dB
Maximale Eingangsspannung
MeBfrequenz 1 kHz
TB!,TB HN: 2 8 V bei Kges < 1%
Monitor: = BV bei Kges < 1%
TA-Magnet, Low: = 140 mV bei Kges < 1%
Endverstarker nicht Ubersteuern.
Frequenzgang ,,linear" + 1dB
MeBfrequenzen: 40 Hz; 1 kHz; 20 kHz. Die Reglerstellun-
gen der Kiangregler fur linearen Frequenzgang diirfen
nicht mehr als 10° aus der Mitte stehen.
Eingangswiderstand
MeBfrequenz 1 kHz
1. TB 1, TB Il, Monitor:
Beim Anschlu8 des Tongenerators iiber 470 kQ an
die Eingange darf die NF-Ausgangsspannung an
den Lautsprecherausgangen gegeniiber niederohmi-
ger Einspeisung max. 6 dB abfallen.
2. TA-Magnet:
Beim AnschluB des Tongenerators Uber 47 kQ an die
Eingange muB die NF-Ausgangsspannung an den
Lautsprecherausgaéngen gegentiber niederohmiger
Einspeisung um 5,3—7 dB abfallen.
Entzerrung TA-magnetisch
Gerat ,.TA-Magnet", Empfindlichkeitsschalter auf ,low.
Mit Tongenerator Gber 2,2k@2 Vorwiderstand 5mvV ein-
speisen.
Bezugsfrequenz 1 kHz = 0 dB Toleranz +1dB
MeBfrequenzen:
40 Hz 250 Hz 1kHz 4kHz 16 kHz
Frequenzgang:
+17,8dB +65dB 0dB —65dB -17,8dB
Regelbereich der Klangregler
Bezugsfrequenz 1 kHz 8 0 dB
BaBregler: MeBfrequenz 40 Hz
max. Anhebung: 15dB + 1,5 dB
max. Absenkung: 15 dB + 1,5 dB
Mittenregler: MeBfrequenz 2,5 kHz
max. Anhebung: 11dB + 1 dB
max. Absenkung: 11dB + 14dB
Hohenregler: Me8frequenz 16 kHz
max. Anhebung: 14dB + 1,5 dB
max. Absenkung: 14 dB + 1,5 dB
Physiologie (Contour)
BaB-, Héhen- und Mittenregler ,linear", Schalter Linear"
ausgeldst.
Schleifer des Lautstarkereglers auf unteren Abgriff stel-
len (14. Raststellung von unten).
Bezugsfrequenz 1 kHz 4 0 dB
MeBfrequenz 40 Hz: Anhebung 16 dB + 1,5 «6
MeBfrequenz 12,5 kHz: Anhebung 6dB + 1,5 ¢B3
