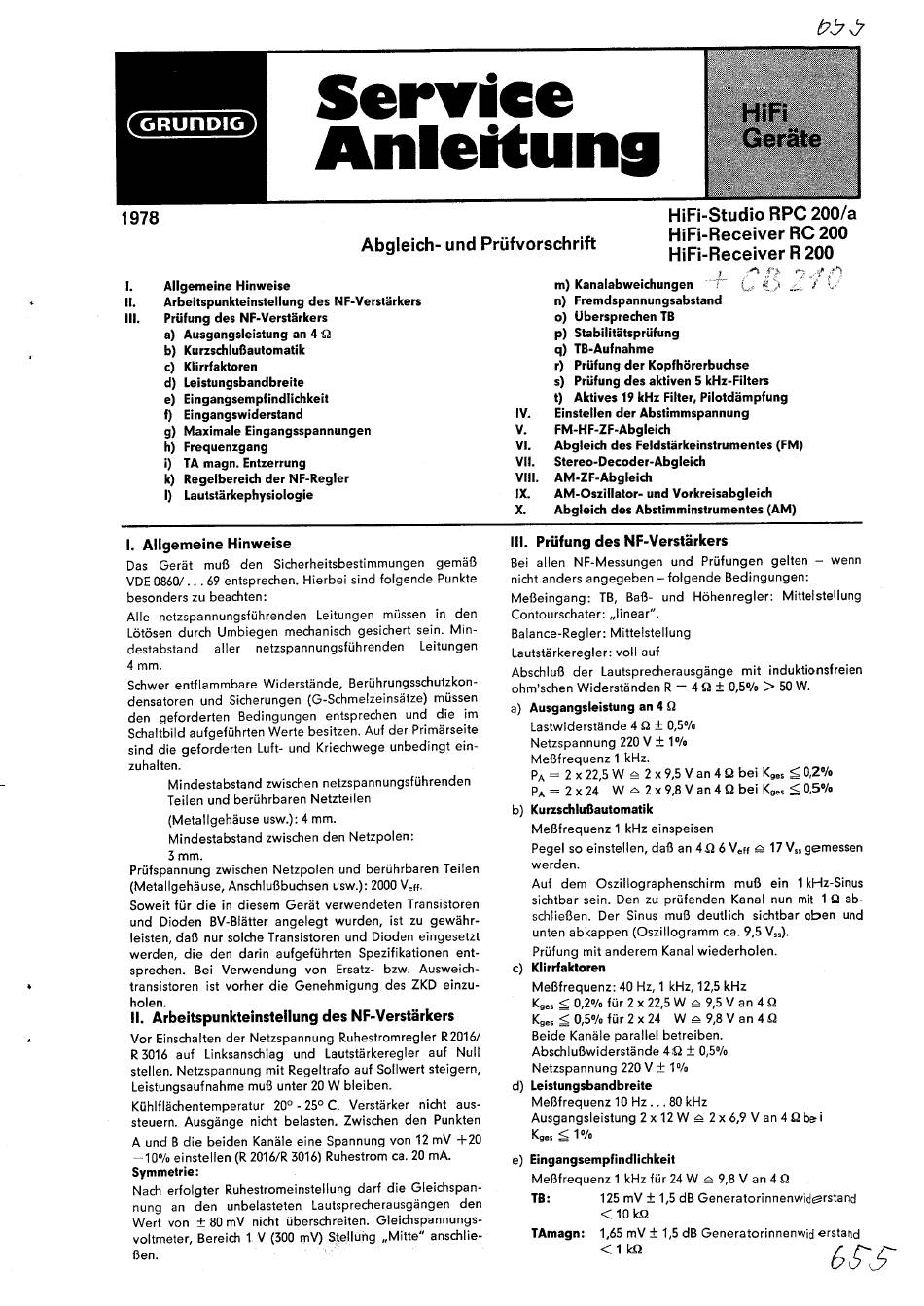

Grundig RPC 200/a Serviceanleitung

GRUnDIG
1978
Allgemeine Hinweise
Arbeitspunkteinstellung
II.
Prüfung des NF-Verstärkers
Ill.
Ausgangsleistung an 4 Q
a)
b) Kurzschlußautomatik
c) Klirrfaktoren
Leistungsbandbreite
d)
Eingangsempfindlichkeit
e)
Eingangswiderstand
f)
g) Maximale Eingangsspannungen
h) Frequenzgang
i) TA magn. Entzerrung
k) Regelbereich der NF-RegIer
I) Lautstärkephysiologie
l. Allgemeine Hinweise
Das Gerät muß den Sicherheitsbestimmungen gemäß
VDE0860/ 69 entsprechen.Hierbei Sindfolgende Punkte
besonders zu beachten:
Alle netzspannungsführenden L eitungen müssenin den
Lötösen durch Umbiegen mechanischgesichert sein. Min-
destabstand aller netzspannungsführenden Leitungen
4 mm.
Schwer entflammbare Widerstände, Berührungsschutzkon-
densatoren und Sicherungen (G-Schmelzeinsätze)müssen
den gefordertenBedingungen entsprechen und die im
Schaltbildaufgeführten Wertebesitzen. A uf der Primärseite
sind die gefordertenLuft- und Kriechwege unbedingtein-
zuhalten.
Mindestabstandzwischennetzspannungsführenden
Teilen und berührbaren
(Metallgehäuseusw.): 4 mm.
Mindestabstand zwischen den Netzpolen:
3 mm.
PrüfspannungzwischenNetzpolen und berührbaren Teilen
(Metallgehäuse,Anschlußbuchsen usw.): 2000Veff.
Soweit für die in diesem Gerät verwendeten
und Dioden BV-Blätter angelegt wurden, ist zu gewähr-
leisten, daß nur solche Transistoren und Dioden eingesetzt
werden, die den darin aufgeführten Spezifikationen ent-
sprechen. Bei Verwendung von Ersatz- bzw. Ausweich-
transistoren ist vorher die Genehmigung des ZKD einzu-
holen.
II. Arbeitspunkteinstellungdes NF-Verstärkers
Vor Einschaltender NetzspannungRuhestromreglerR2016/
R3016 auf Linksanschlag und Lautstärkeregler auf Null
stellen. Netzspannungmit Regeltrafo auf Sollwert steigern,
Leistungsaufnahme muß unter 20W bleiben.
Kühlflächentemperatur 200- 250C. Verstärker nicht aus-
steuern. Ausgänge nicht belasten. Zwischen den Punkten
A und B die beiden Kanäle eine Spannung von 12 mV +20
—100/0 e instellen (R2016/R 3016)Ruhestromca. 20mA.
Symmetrie:
Nacherfolgter Ruhestromeinstellung d arf die Gleichspan-
nung an den unbelasteten Lautsprecherausgängen
Wert von ± 80 mV nicht überschreiten. Gleichspannungs-
voltmeter, Bereich 1 V (300 mV) Stellung „Mitte" anschlie-
Ben.
Service
Anleitung
Abgleich- und Prüfvorschrift
des NF-Verstärkers
Netzteilen
Transistoren
den
HiFi-Studio
HiFi-Receiver
HiFi-Receiver
m) Kanalabweichungen
n) Fremdspannungsabstand
o) Uberspreåen TB
p) Stabilitätsprüfung
q) TB-Aufnahme
r) Prüfung der Kopfhörerbuchse
s) Prüfung des aktiven 5 kHz-Filters
t) Aktives 19 kHz Filter, Pilotdämpfung
Einstellen der Abstimmspannung
FM-HF-ZF-Abgleich
v.
Abgleich des Feldstärkeinstrumentes (FM)
VI.
Stereo-Decoder-Abgleich
VII.
AM.ZF-Abgleich
VIII.
AM-Oszillator- und Vorkreisabgleich
Abgleiå des Abstimminstrumentes (AM)
X.
Ill. Prüfung des NF-Verstärkers
Bei allen NF-Messungen und Prüfungen gelten — wenn
nicht anders angegeben — folgende Bedingungen:
Meßeingang: TB, Baß- und Höhenregler: Mittelstellung
Contourschater: „linear".
Balance-Regler: Mittelstellung
Lautstärkeregler: voll auf
Abschlußder Lautsprecherausgänge mit induktionsfreien
ohm'schen Widerständen R = 4 Q ± 0.50/0> 50 W.
Ausgangsleistung an 4 Q
a)
Lastwiderstände 4 Q ±
Netzspannung 220 V ± 10/0
Meßfrequenz 1 kHz.
PA 2 x 22,5W 2 x V an 4 Q bei
PA = 2x24
Kurzsålußautomatik
b)
Meßfrequenz I kHz einspeisen
Pegel so einstellen, daß an 4Q 6 Veff A 17 Vssgemessen
werden.
Auf dem Oszillographenschirm
sichtbar sein. Den zu prüfenden Kanal nun mit 1 Q ab-
schließen. Der Sinus muß deutlich
unten abkappen (Oszillogramm ca. 9,5 Vss).
Prüfung mit anderem Kanal wiederholen.
Klirrfaktoren
c)
Meßfrequenz: 40 Hz, I kHz, 12,5kHz
0.20/0für 2x 22,5W
für2x24 W 49,8Van4Q
Beide Kanäle parallel betreiben.
Abschlußwiderstände 4 Q ± 0,50/0
Netzspannung 220 V ± 1%
d) Leistungsbandbreite
Meßfrequenz 10 Hz 80 kHz
Ausgangsleistung 2 x 12W A 2 x
10/0
Eingangsempfindlichkeit
e)
Meßfrequenz I kHz für 24W 4 9,8 V an 4 Q
125 mV ± 1,5 dB Generatorinnenwiderstand
< 10 kQ
TAmagn: 1,65 mV ± 1,5 dB Generatorinnenwid
<1kQ
HiFi
Geräte
RPC 200/a
RC 200
R 200
muß ein 1 kHz-Sinus
sichtbar oben und
V an 40
V an 4 Q bei
erstand
