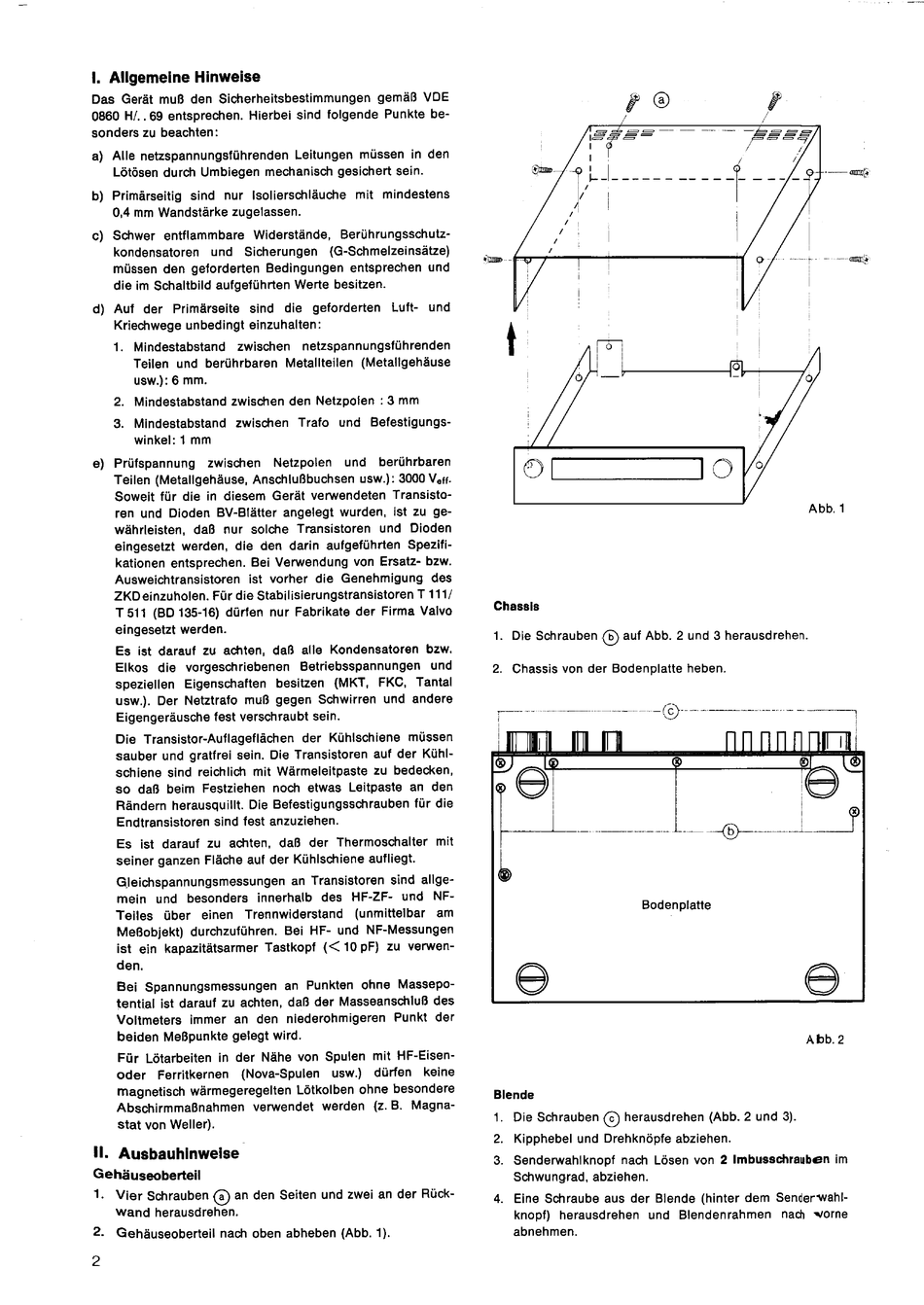

1. Allgemeine Hinweise
Das Geraét mu8 den Sicherheitsbestimmungen gema&B VDE
0860 H/..69 entsprechen. Hierbei sind folgende Punkte be-
sonders zu beachten:
a) Alle netzspannungsfiihrenden Leitungen missen in den
Létésen durch Umbiegen mechanisch gesichert sein.
b) Primarseitig sind nur Isolierschlauche mit mindestens
0,4 mm Wandstarke zugelassen.
c) Schwer entflammbare Widerstande, Berihrungsschutz-
kondensatoren und Sicherungen (G-Schmelzeinsatze)
missen den geforderten Bedingungen entsprechen und
die im Schaltbild aufgefiihrten Werte besitzen.
d) Auf der Primarseite sind die geforderten Luft- und
Kriechwege unbedingt einzuhalten:
1. Mindestabstand zwischen netzspannungsfiihrenden
Teilen und berihrbaren Metallteilen (Metallgehause
usw.): 6 mm.
2. Mindestabstand zwischen den Netzpoilen : 3mm
3. Mindestabstand zwischen Trafo und Befestigungs-
winkel: 1mm
e) Priiffspannung zwischen Netzpolen und beriihrbaren
Teilen (Metallgehduse, AnschluBbuchsen usw.): 3000 Vet.
Soweit fiir die in diesem Gerat verwendeten Transisto-
ren und Dioden BV-Blatter angelegt wurden, ist zu ge-
wahrleisten, daB nur solche Transistoren und Dioden
eingesetzt werden, die den darin aufgefihrten Spezifi-
kationen entsprechen. Bei Verwendung von Ersatz- bzw.
Ausweichtransistoren ist vorher die Genehmigung des
ZKDeinzuholen. Fur die Stabilisierungstransistoren T 111/
T 511 (BD 135-16) dirfen nur Fabrikate der Firma Valvo
eingesetzt werden.
Es ist darauf zu achten, daB alle Kondensatoren bzw.
Elkos die vorgeschriebenen Betriebsspannungen und
speziellen Eigenschaften besitzen (MKT, FKC, Tantal
usw.). Der Netztrafo mu8 gegen Schwirren und andere
Eigengerausche fest verschraubt sein.
Die Transistor-Auflageflachen der Kihlschiene missen
sauber und gratfrei sein. Die Transistoren auf der Kuhl-
schiene sind reichlich mit Warmeleitpaste zu bedecken,
so daB beim Festziehen noch etwas Leitpaste an den
Randern herausquillt. Die Befestigungsschrauben fir die
Endtransistoren sind fest anzuziehen.
Es ist darauf zu achten, daB der Thermoschalter mit
seiner ganzen Flache auf der Kilhlschiene aufliegt.
Gleichspannungsmessungen an Transistoren sind allge-
mein
und besonders
innerhalb des
HF-ZF- und
NF-
Teiles Uber einen Trennwiderstand (unmittelbar am
MeBobjekt)
durchzufihren.
Bei HF- und NF-Messungen
ist ein kapazitatsarmer Tastkopf
(< 10 pF) zu verwen-
den.
Bei Spannungsmessungen an Punkten ohne Massepo-
tential ist darauf zu achten, daB der Masseanschlu6 des
Voltmeters immer an den niederohmigeren Punkt der
beiden MeBpunkte gelegt wird.
Fir Létarbeiten in der Nahe von Spulen mit HF-Eisen-
oder Ferritkernen
(Nova-Spulen
usw.)
dirfen keine
magnetisch warmegeregelten Létkolben ohne besondere
AbschirmmaBnahmen
verwendet werden
(z.B. Magna-
stat von Weller).
il, Ausbauhinweise
Gehduseoberteil
1. Vier Schrauben (@) an den Seiten und zwei an der Rick-
wand herausdrehen.
2. Gehdauseoberteil nach oben abheben (Abb. 1).
2
Sp .-(-
—
Abb. 1
Chassis
. Die Schrauben () auf Abb. 2 und 3 herausdrehen.
2. Chassis von der Bodenplatte heben.
©
Bodenplatte
Abb. 2
Blende
1. Die Schrauben () herausdrehen (Abb. 2 und 3).
Kipphebel und Drehknépfe abziehen.
3. Senderwahiknopf nach Lésen von 2 Imbusschrauben im
Schwungrad, abziehen.
4. Eine Schraube aus der Blende (hinter dem Sender-~wahl-
knopf) herausdrehen und Blendenrahmen nach worne
abnehmen.
