Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono
predisposti per il funzionamento con corrente
alternata, con tensione e frequenza indicate nella
targhetta caratteristiche ( vedi sotto ).
Montaggio del cavo di alimentazione
N L
3. Fissare il cavo nell'apposito fermacavo.
4. Chiudere il coperchio della morsettiera.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche ( vedi a fianco ).
In caso di collegamento diretto alla rete è necessario
interporre tra l'apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall'interruttore). Il cavo di alimentazione deve essere
posizionato in modo tale che in nessun punto superi
di 50°C la temperatura ambiente.
! L'installatore è responsabile del corretto
collegamento elettrico e dell'osservanza delle norme
di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;

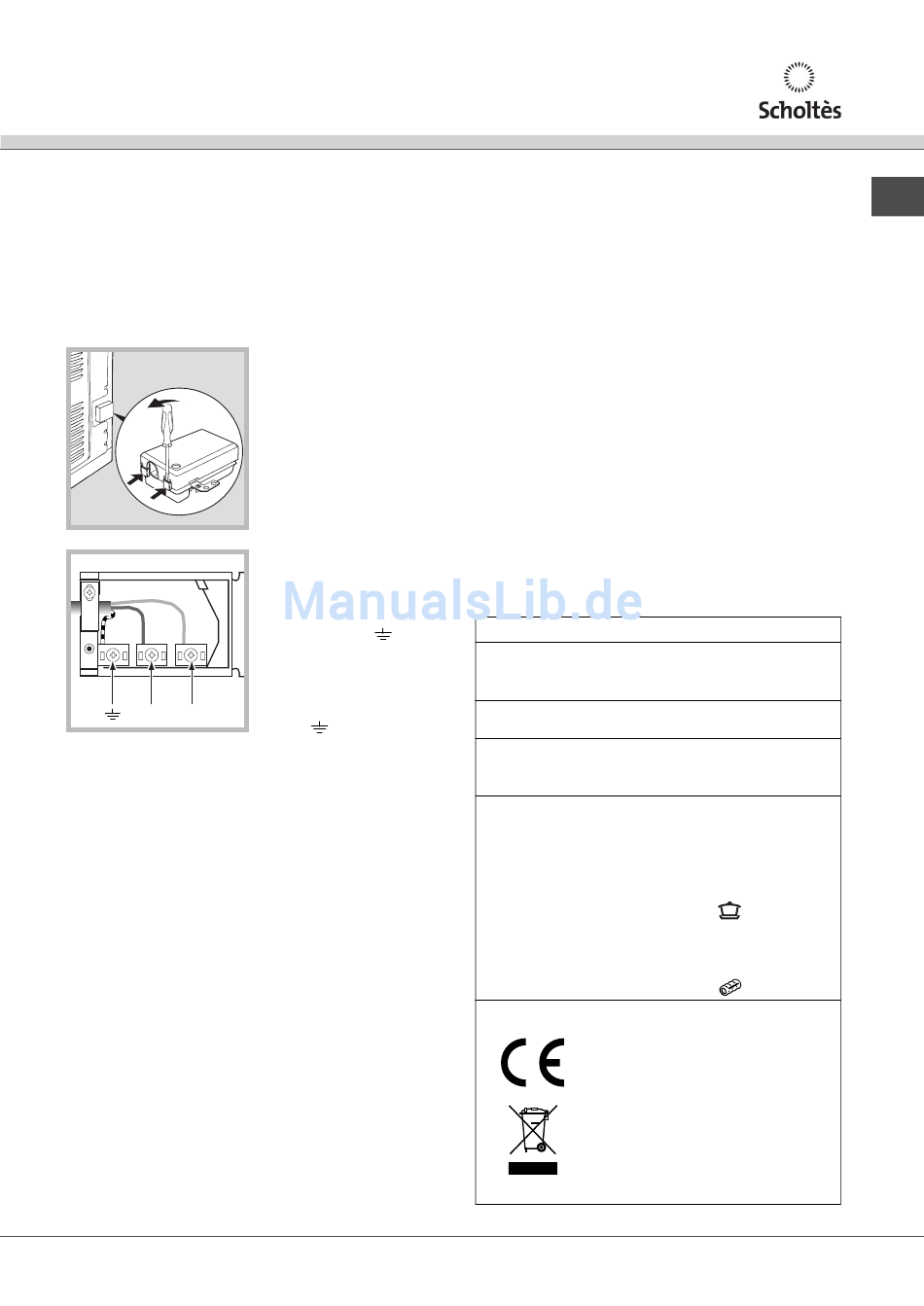

1. Aprire la morsettiera
facendo leva con un
cacciavite sulle
linguette laterali del
coperchio: tirare e
aprire il coperchio
( vedi figura ).
2. Mettere in opera il
cavo di alimentazione:
svitare la vite del
serracavo e le tre viti
dei contatti L-N- e poi
fissare i cavetti sotto
le teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
( vedi figura ).
Verde
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella
targhetta caratteristiche ( vedi sotto );
• la tensione di alimentazione sia compresa nei valori
nella targhetta caratteristiche ( vedi sotto );
• la presa sia compatibile con la spina
dell'apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati ( vedi Assistenza ).
! L'azienda declina ogni responsabilità qualora
queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

larghezza cm 43,5
altezza cm 32
Dimensioni
profondità cm 41,5
Volume lt. 58
tensione a 220-240V ~ 50/60Hz
Collegamenti
potenza massima assorbita
elettrici
2800W
Direttiva 2002/40/CE
sull'etichetta dei forni elettrici.
Norma EN 50304
Consumo energia convezione
Naturale – funzione di
ENERGY
riscaldamento:
LABEL
Consumo energia dichiarazione
Classe convezione Forzata -
funzione di
riscaldamento:
Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 2006/95/CEE del
12/12/06 (Bassa Tensione) e
successive modificazioni -
2004/108/CEE del 15/12/04
(Compatibilità Elettromagnetica)
e successive modificazioni -
93/68/CEE del 22/07/93 e
successive modificazioni.
2002/96/CE e successive
modificazioni.
IT
Tradizionale;
Rosticceria.
3
