3.0 KUVAUS
Kaikki Enerpacin mutterijakajat ovat yksitoimisia, hydraulisyöttöisiä,
paluujousellisia yksiköitä.
sähkö tai ilmatoimisilla pumpuilla, joiden tuotantopaino on 10,000
psi.
Enerpacin mutterijakajat koostuvat kaksiosaisesta kierteisestä
rungosta, leikkuuterästä, paluujousesta, männästä, öljysaumasta
ja CR-400 kytkin puolikkaasta.
tarkoitetut varasäätöruuvit, varaterä ja ruuviavaimet tulevat
mutterijakajan mukana.
korkealuokkaisesta teräksestä ja voidaan teroittaa hiomakoneella.
4.0 KÄYTTÖ
1. Kytke mutterijakajan kytkin letkukytkimeen.
2. Kiristä kytkimet tiiviisti estämään kielletyt öljyvuodot.
HUOMAA: Pumpun ilma/täyttöaukko täytyy olla "ILMAUS"
-asennossa oikeaa pumppaustoimintoa varten.
3. Sulje pumpun poistoventtiili
HUOMAA: Poistaaksesi ilma pumpusta, letkusta tai leikkurista,
syötä ja vedä leikkuuterää takaisin vapaasti useita kertoja.
4. Aseta mutterijakajan pää mutterin päälle.
HUOMAA: Leikkurin tasaisen pinnan on levättävä tasaisesti
mutterin yhtä tasapintaa vasten, ja pää on levättävä tasaisella
pinnalla. Katso Kuvasta 1 oikea ja väärä asettelu.
VAROVAISUUS: Mutterijakajan väärä asettelu mutterin
suhteen voi saada pään epäonnistumaan.
VAROITUS: Vammojen estämiseksi, pidä sormet pois
danger.eps
leikkuuterältä halkaisun aikana.
5. Pidä mutterijakajaa oikeassa asennossa.
danger.eps
6. Käytä pumppua kunnes leikkuuterä leikkaa mutterin läpi.
HUOMAA: Välttääksesi mutterin kierteiden vaurioitumista,
sammuta pumppu heti kun mutteri on halkaistu. Katso
Kuvasta 2 oikea leikkuuterän pysäytyskohta.
7. Aukaise pumpun poistoventtiili vetääksesi leikkuuterä
takaisin.
8. Nosta mutterijakaja pois halkaistulta mutterilta.
9. Toista leikkuutoiminto mutterin toisella puolella (180°
ensimmäisestä leikkuusta)
10. Kun mutteri on kokonaan halkaistu, vedä leikkuuterä takaisin.
11. Poista mutterijakaja ja halkaistu mutteri.
HUOMAA: Käytä sopivaa leikkuunestettä ruostumattomille
teräsmuttereille ja
vähentääksesi leikkuuterän kulumista ja hajoamista.
Hydraulivoima voidaan tuottaa käsi,
Terän poistoon ja vaihtoon
Jokainen terä on valmistettu

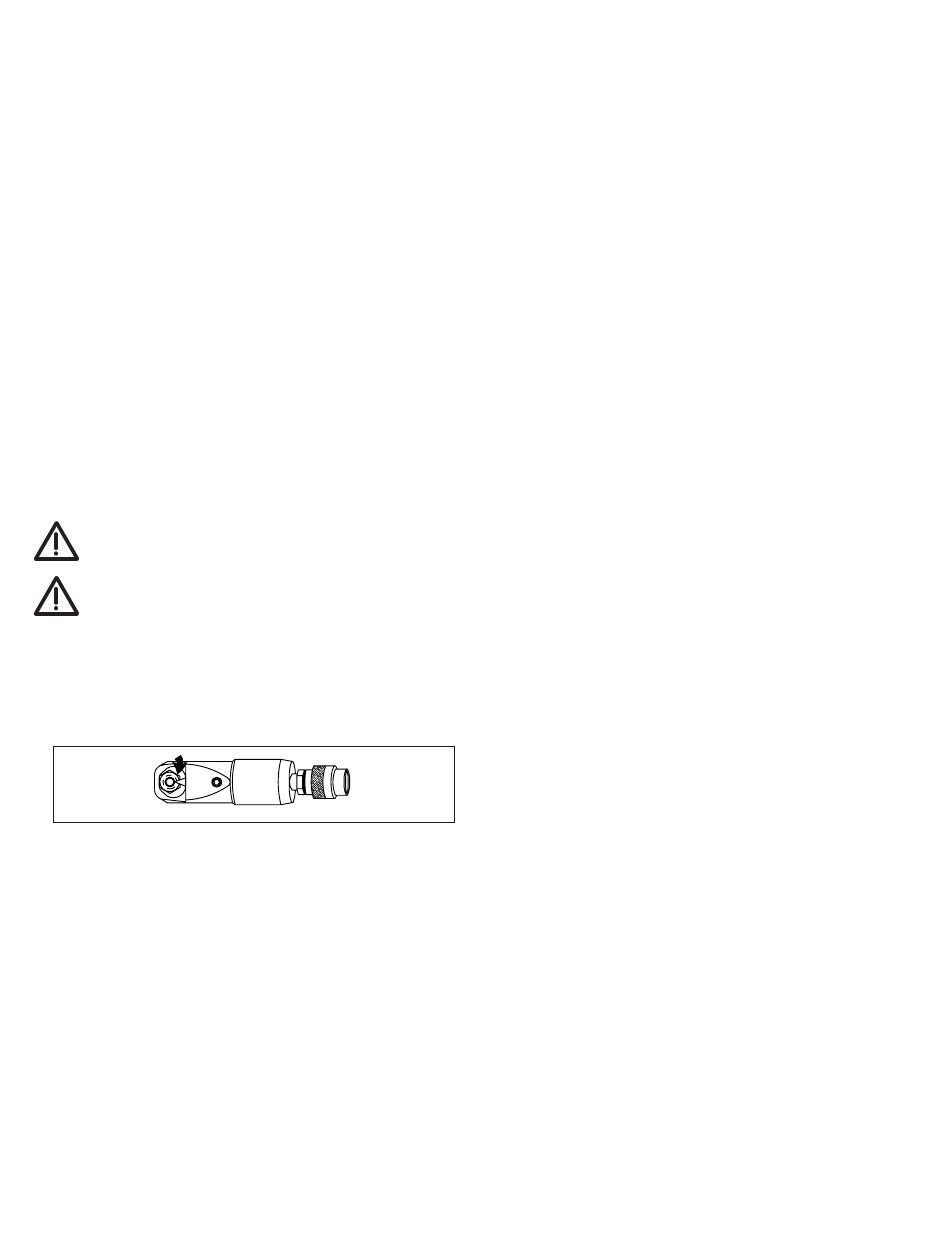

Kuva 2
teräsmuttereille ennen
5.0 TERÄN POISTO/KORVAUS
1. Aukaise pumpun poistoventtiili poistaaksesi hydraulipaine
mutterijakajasta.
2. Irrota letkun ja mutterijakajan kytkin puolikkaat.
3. Poista säätöruuvi mutterijakajan rungon sivusta.
4. Poista pienempi säätöruuvi samasta reiästä mutterijakajan
rungon sivusta.
5. Huomaa terän kulma-asento myöhempää oikeaa asennusta
varten.
6. Vedä terä irti leikkurin rungosta.
7. Tarkista terän reuna halkeamien, suurten viiltojen ja terävyyden
suhteen.
8. Vaihda terä jos se on vaurioitunut.
HUOMAA: Terä voidaan teroittaa uudelleen, mutta vältä
poistamasta enemmän kuin 1/15 tuumaa materiaalista ja
säilytä alkuperäinen leikkuukulma
9. Voitele terän akseli rasvalla.
10. Asenna terä akseli edellä leikkurin runkoon.
11. Kohdista terä vaiheessa 5 tarkistettuun asentoon.
12. Asenna pieni säätöruuvi ja kiristä.
13. Asenna suurempi säätöruuvi ja kiristä, kunnes se on pinnan
tasalla.
14. Yhdistä leikkurin ja letkun kytkimet.
15. Tarkista leikkurin toiminta syöttämällä ja vetämällä terää
takaisin useita kertoja.
halkaisua
