VOORZICHTIG: De moersplijters van Enerpac zijn speciaal
ontworpen voor metalen moeren van graad 8 die met de
afmetingen in de specificatietabel overeenkomen. Ze zijn niet
ontworpen voor vierkante, ster-, ronde of roestvrijstalen moeren.
De maximaal toelaatbare hardheid van te splijten moeren is HRc-
44. Voor niet-gespecificeerde materialen en afmetingen neemt u
contact op met Enerpac Technical Services.
3.0 BESCHRIJVING
Alle moersplijters van Enerpac zijn enkelwerkende, hydraulisch-
aangedreven apparaten met contraveer . De hydraulische kracht
kan met hand-, elektrische of luchtbekrachtigde pompen worden
aangedreven die 10.000 psi outputdruk kunnen leveren.
De moersplijters van Enerpac zijn vervaardigd met een uit
twee stukken bestaande behuizing, snijblad, contraveer, zuiger,
olieafdichting en CR-400 koppelingshelft.
zijn reserve-instelschroeven, een reserve-snijblad en moersleutel
inbegrepen voor het verwijderen en vervangen van het snijblad.
Elk snijblad is vervaardigd van steel van hoge kwaliteit, en kan
opnieuw worden geslepen met een slijpmachine.
4.0 WERKING
1. Sluit de koppeling van de moersplijter aan op de slangkoppeling.
2. Draai de koppelingen stevig vast om beperkte oliedoorstroming
te voorkomen.
N.B.: Voor de juiste werking van de pomp moet de
ventilatiedop/vuldop ervan op de "VENTILATIE"-stand staan.
3. Sluit de uitlaatklep van de pomp.
N.B.: Om opgesloten lucht uit de pomp, slang of het
snijapparaat te verwijderen moet het snijblad verschillende
keren onbelast vooruit en achteruit worden gedraaid.
4. Plaats de kop van de moersplijter boven de moer.
N.B.: Het platte oppervlak van het snijapparaat moet gelijk
met een van de moerkoppen liggen, en de kop van de
moersplijter moet op een plat oppervlak liggen. Zie figuur 1
voor de juiste en onjuiste plaatsing.
VOORZICHTIG: Onjuiste plaatsing van de moersplijter
op de moer kan tot gevolg hebben dat de kop niet goed
werkt.
WAARSCHUWING:
danger.eps
tijdens het splijten uw vingers van het snijblad weghouden.
danger.eps
5. Houd the moersplijter in de juiste positie.
6. Laat de pomp werken totdat het snijblad door de moer snijdt.
N.B.: Om beschadiging van de schroefdraad op de bout te
voorkomen moet de pomp worden uitgeschakeld zodra de moer

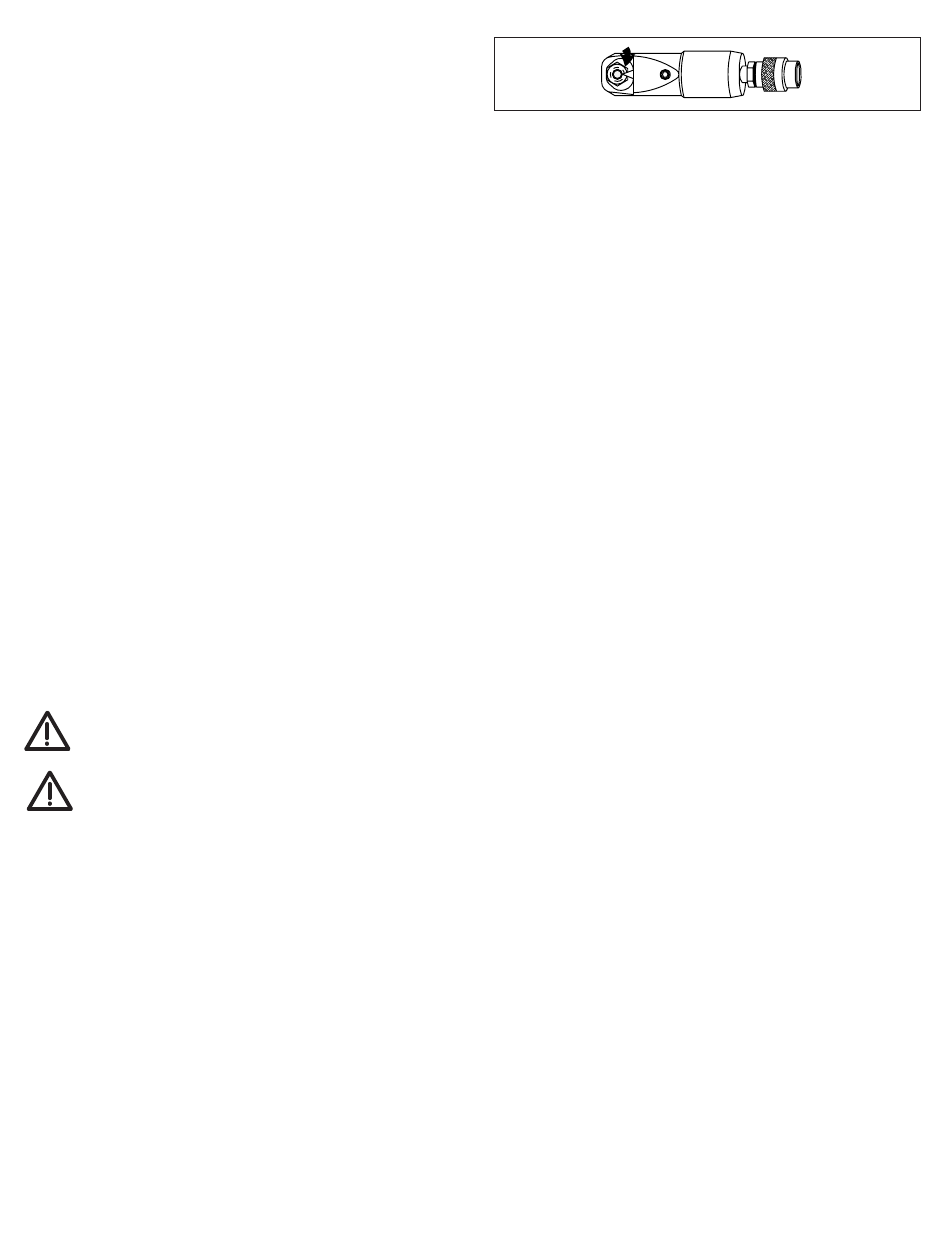

gespleten is. Zie figuur 2 voor de juiste stopplaats van het snijblad.
7. Open de uitlaatklep van de pomp om het snijblad terug te
trekken.
8. Trek de moersplijter omhoog en van de gespleten moer af.
9. Herhaal het snijproces aan de andere kant van de moer (180°
vanaf de eerste insnijding)
10. Trek het snijblad terug nadat de moer volledig gespleten is.
11. Verwijder de moersplijter en gespleten moer.
N.B.: Breng vóór het splijten een geschikte snijapparaatvloeistof
op het roestvrije staal en de verharde stalen moeren aan, om
slijtage en breken van het snijblad te reduceren.
Bij de moersplijter
Om letsel te voorkomen moet u
5.0 VERWIJDERING/VERVANGING VAN HET SNIJBLAD
1. Open de uitlaatklep van de pomp om de hydraulische druk
van de moersplijter te verwijderen.
2. Ontkoppel de slang en de koppelingshelften van de moersplijter.
3. Verwijder de instelschroef uit de kant van de moersplijter-behuizing.
4. Verwijder de kleinere instelschroef uit hetzelfde gat uit de
kant van de moersplijter-behuizing.
5. Let op de stand van de snijhoek voor latere juiste installatie.
6. Trek het snijblad uit de behuizing van het snijapparaat.
7. Inspecteer de snede van het snijblad op scheuren, grote
inkepingen en de scherpte van het blad.
8. Vervang het snijblad als het beschadigd is.
N.B.: De snede kan worden aangescherpt, maar verwijder
niet meer dan 0,16 cm (1/16 in.) materiaal en handhaaf de
oorspronkelijke snijhoek.
9. Breng een laagje vet op de schacht van het snijblad aan.
10. Steek het snijblad met de schacht voorop in de
snijapparaatbehuizing.
11. Uitlijn het snijblad op de stand die in stap 5 beschreven staat.
12. Steek de kleine instelschroef er in en draai hem vast.
13. Plaats de grotere stelschroef en draai vervolgens handvast aan.
14. Sluit het snijapparaat op de slangkoppelingen aan.
15. Controleer de werking van het snijapparaat door het snijblad
verschillende keren vooruit en achteruit te laten gaan.
24
Figuur 2
