ACHTUNG: Enerpac-Mutternsplitter sind speziell
für Metallmuttern der Güteklasse 8 ausgelegt, in den
in der Spezifikationstabelle angegebenen Größen
gedacht. Sie sind nicht für Vierkant-, Stern-, Rund-
oder Edelstahlmuttern geeignet. Maximal erlaubte Härte der danger.eps
zu sprengenden Mutter ist HRc-44.
Materialien und Größen wenden Sie sich an den technischen
Service von Enerpac.

3.0 BESCHREIBUNG

Alle Enerpac-Mutternsprenger sind einfachwirkende Feder-
Rückholeinrichtungen mit hydraulischem Vorlauf. Hydraulische
Kraft kann durch Hand-, Elektro- oder luftgetriebene Pumpen mit
einem Abgabedruck von 10.000 psi (700 Bar) geliefert werden.
Enerpac-Mutternsprenger bestehen aus einem zweiteiligen
Gehäuse mit Gewinde, einer Schneidklinge, einer Rückholfeder,
einem Kolben, einer Öldichtung und einer CR-400 Kupplungshälfte.
Ersatzeinstellschrauben, eine Ersatzklinge und Schlüssel
zum Entfernen und Einsetzen der Klinge werden mit dem
Mutternsprenger mitgeliefert. Die Klingen sind aus hochwertigem
Stahl hergestellt und können mit einem Schleifwerkzeug
nachgeschliffen werden.

4.0 BETRIEB

1. Verbinden Sie die Mutternsprengerkupplung mit der
Schlauchkupplung.
2. Ziehen Sie die Kupplungen fest an, um eine Behinderung des
Ölflusses zu vermeiden.
HINWEIS: Die Pumpenentlüftungs-/Füllkappe muss sich
in der Position „VENT" befinden, damit die Pumpe richtig
funktioniert.
3. Schließen Sie das Pumpenauslösventil.
HINWEIS: Um in der Pumpe, im Schlauch oder in der
Schneidvorrichtung eingeschlossene Luft zu entfernen,
schieben Sie die Schneidklinge mehrmals vor und zurück.
4. Positionieren Sie den Mutternsprengerkopf über der Mutter.
HINWEIS: Die flache Oberfläche des Schneidgeräts muss
auf gleicher Höhe mit einer der Mutternflächen sein und der
Kopf muss auf einer ebenen Fläche liegen. Abb. 1 zeigt die
richtige und falsche Positionierung.
ACHTUNG: Falsche Positionierung des Mutternsprengers auf der
Mutter kann dazu führen, dass der Kopf nicht richtig
funktioniert.
WARNUNG: Um Verletzungen zu vermeiden, sollten Sie
danger.eps
die Finger während des Sprengens von der Schneidklinge
entfernt halten.
danger.eps
5. Halten Sie den Mutternsprenger in der richtigen Position.
6. Betätigen Sie die Pumpe, bis der Mutternsprenger durch die
Mutter schneidet.
HINWEIS: Um Schäden am Bolzengewinde zu vermeiden,
schalten Sie die Pumpe ab, sobald die Mutter gesprengt ist.

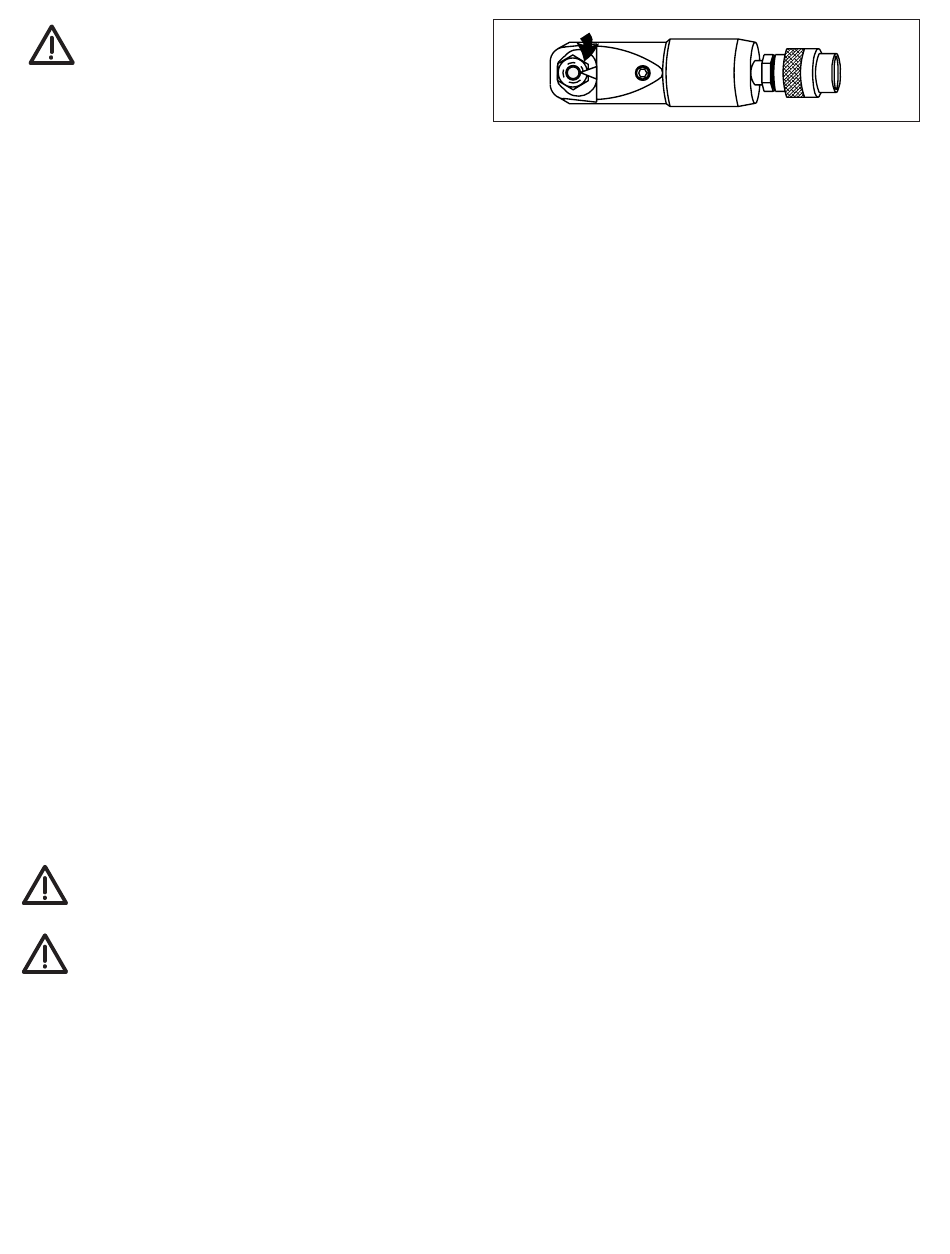

Abb. 2 zeigt den richtigen Stopppunkt für die Schneidklinge.
Bei nicht spezifizierten
12
7. Öffnen Sie das Pumpenauslösventil, um die Schneidklinge
zurückzuziehen.
8. Heben Sie den Mutternsprenger von der gesprengten Mutter.
9. Wiederholen Sie den Schneidvorgang an der anderen Seite
der Mutter (180° vom ersten Schnitt).
10. Sobald die Mutter vollständig gesprengt ist, ziehen Sie die
Schneidklinge zurück.
11. Entfernen Sie den Mutternsprenger und die gesprengte
Mutter.
HINWEIS: Geben Sie vor dem Sprengen eine geeignete
Schneidflüssigkeit auf Muttern aus legiertem und gehärteten
Stahl, um Abnutzung und Bruch der Schneidklinge zu verringern.

5.0 ENTFERNEN/PLATZIERUNG DER KLINGE

1. Öffnen Sie das Pumpenauslösventil, um den hydraulischen
Druck vom Mutternsprenger zu nehmen.
2. Trennen Sie den Schlauch und die Kupplungshälften des
Mutternsprengers.
3. Entfernen Sie die Einstellschraube von der Seite des
Mutternsprengergehäuses.
4. Entfernen Sie die kleinere Einstellschraube aus dem gleichen
Loch an der Seite des Mutternsprengerkörpers.
5. Merken Sie sich die Position des Klingenwinkels für dir
richtige Installation zu einem späteren Zeitpunkt.
6. Ziehen Sie die Klinge aus dem Schneidgerätgehäuse.
7. Überprüfen Sie die Klingenkante auf Risse, größere Schlitze
und Schärfe.
8. Tauschen Sie die Klinge aus, wenn sie beschädigt ist.
HINWEIS: Die Kante kann nachgeschliffen werden, vermeiden
Sie jedoch mehr als 1,6 mm des Materials zu entfernen und
behalten Sie den ursprünglichen Schneidwinkel bei.
9. Geben Sie Schmierfett auf den Klingenschaft.
10. Stecken Sie den
Schneidgerätgehäuse.
11. Richten Sie die Klinge an der in Schritt 5 angegebenen
Position aus.
12. Stecken Sie die kleine Einstellschraube hinein und ziehen Sie
sie fest.
13. Setzen Sie die größere Stellschraube ein und ziehen Sie diese
an, bis sie bündig ist.
14. Verbinden Sie das Schneidgerät und die Schlauchkupplungen.
15. Überprüfen Sie den Betrieb des Schneidgeräts, indem Sie die
Klinge mehrmals vorwärts und rückwärts bewegen.
Abb. 2
Klingenschaft zuerst in das
