Cortadores de Porcas Enerpac consistem de um corpo de duas
peças rosqueadas, lâmina de corte, mola de retorno, haste,
vedação para óleo e engate rápido CR-400. Parafusos de fixação
e lâmina sobressalentes e chave de parafusos para remoção e
substituição da lâmina estão incluídos com o cortador de porcas.
Cada lâmina é feita de aço de alta qualidade e podem ser afiadas
com a utilização de uma ferramenta para afiar.
4.0 OPERAÇÃO
1. Conecte o engate rápido do cortador no engate rápido da
mangueira.
2. Aperte com firmeza os engates rápidos para evitar restrição
na vazão do óleo.
NOTA: A tampa de abastecimento/ventilação da bomba
deve estar na posição "VENT"("VENTILAÇÃO") para o
funcionamento adequado da bomba.
3. Feche a válvula de alívio da bomba.
NOTA: Para remover o ar preso na bomba, na mangueira ou
no cortador, faça com que a lâmina de corte avance e retorne
diversas vezes.
4. Coloque a cabeça do cortador de porcas sobre a porca.
NOTA: A superfície plana deve repousar nivelada contra um dos
lados da porca, e a cabeça deve repousar sobre uma superfície
plana. Ver Figura 1 para posicionamentos correto e incorreto.
PRECAUÇÃO:
cortador sobre a porca pode causar a falha da cabeça.
danger.eps
AVISO: Para evitar lesões, mantenha os dedos distantes
da lâmina de corte durante as operações do equipamento.
5. Mantenha o cortador de porcas na posição adequada.
danger.eps
6. Acione a bomba até que a lâmina faça o corte através da
porca.
NOTA: Para evitar danos ao parafuso rosqueado, desligue a
bomba assim que a porca for cortada. Ver Figura 2 para o
ponto correto de parada da lâmina de corte.
7. Abra a válvula de alívio da bomba para que a lâmina de
corte retorne.
8. Retire o cortador da porca cortada.
9. Repita o processo de corte no outro lado da porca (180° do
primeiro corte)
10. Uma vez que a porca esteja completamente cortada, faça
com que a lâmina de corte retorne.
11. Remova o cortador e a porca cortada.
NOTA: Aplique um líquido adequado para corte de porcas
de aço inoxidável e de aço temperado antes do corte, para
reduzir o desgaste e a ruptura da lâmina de corte.

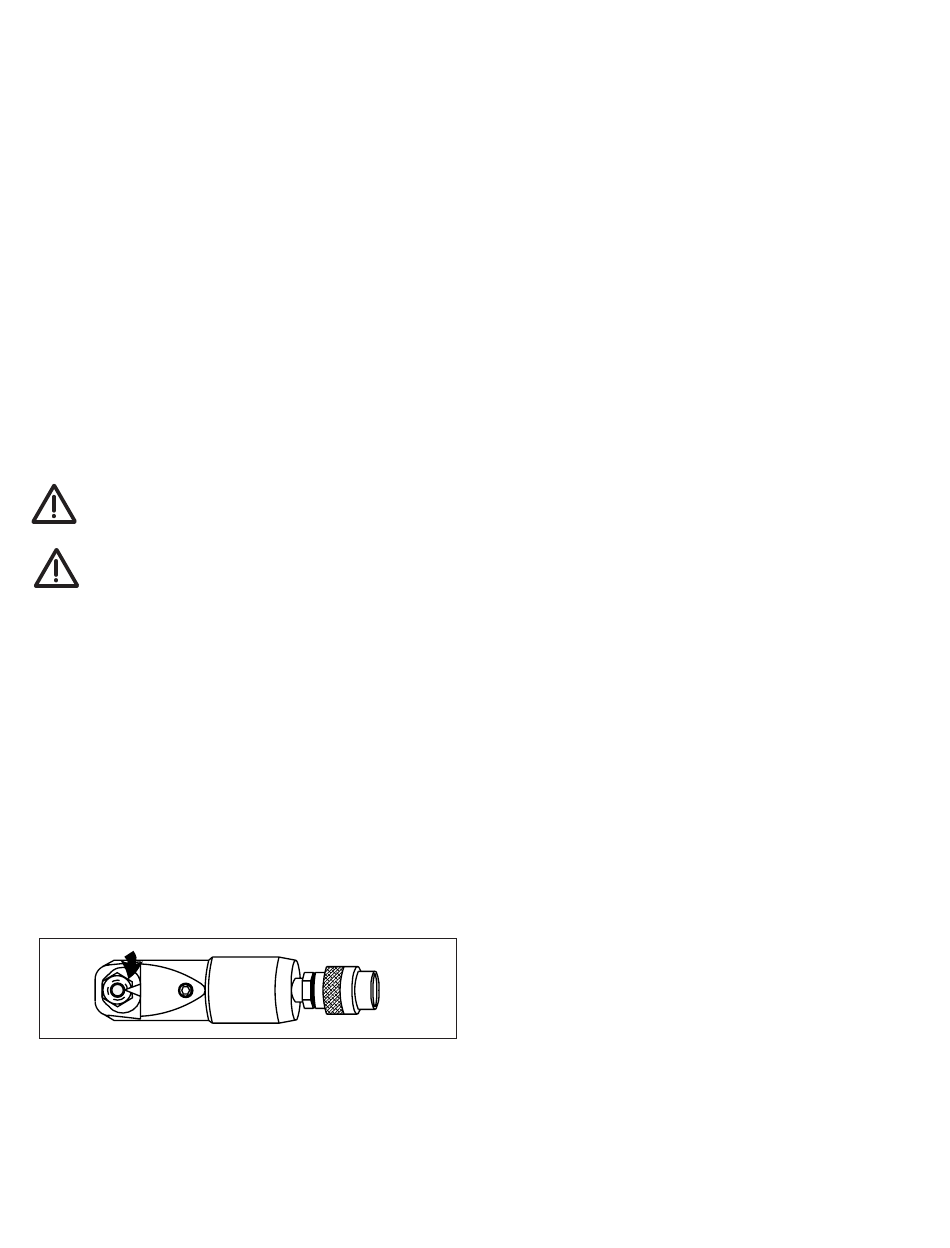

Posicionamento inadequado
Figura 2
5.0 REMOÇÃO/SUBSTITUIÇÃO DAS LÂMINAS
1. Abra a válvula de alívio da bomba para remover a pressão
hidráulica do cortador de porcas.
2. Desconecte as metades dos engates rápidos da mangueira e
do cortador de porcas.
3. Remova o parafuso de ajuste da lateral do corpo do cortador
de porcas.
4. Remova o parafuso de ajuste menor do mesmo furo da
lateral do corpo do cortador de porcas.
5. Note a posição do ângulo da lâmina para a correta instalação
posterior.
6. Tire a lâmina para fora do corpo do cortador.
7. Inspecione os cantos da lâmina, para rupturas, cortes
grandes e afiação.
8. Substitua a lâmina, caso esteja danificada.
NOTA: O canto pode ser afiado novamente, mas evite
remover mais que 1,6 mm do material e mantenha o ângulo
original de corte.
9. Aplique uma camada de graxa no eixo da lâmina.
10. Insira o eixo da lâmina, primeiro, no corpo do cortador.
11. Alinhe a lâmina na posição mostrada no passo 5.
12. Insira o parafuso de ajuste menor e aperte.
13. Insira o parafuso de ajuste mais largo e aperte até nivelar.
do
14. Conecte os engates rápidos da mangueira no cortador.
15. Verifique a operação de corte, fazendo com que a lâmina
avance e retorno diversas vezes.
