BRAY-Elektroantrieb, Serie 70
Betriebs- und Instandhaltungshandbuch
E
s
instEllung dEs
chliEssEn
1.
Mechanischen Anschlag der Geschlossen-Position lösen
und zurückschieben, sodass der Anschlag den Hub des
Antriebs nicht behindert. Beim Blick auf den Antrieb von
der Seite der Hubbegrenzungen aus befindet sich der
Geschlossen-Anschlag rechts.
2.
Rotor der Stellungsanzeige entfernen, indem der Rotor
gerade nach oben von der Welle der Stellungsanzeige
abgezogen wird. Dadurch wird die Nut am Ende der No-
ckenwelle zugänglich, die als Bezugspunkt für die Stellung
der Klappenscheibe dient.
3.
HINWEIS: Bei den Baugrößen 130 und 180 die Arbeits-
schritte 2 und 6 ignorieren. Die Platte der Klappenstellungs-
anzeige unten am Getriebe bildet den Referenzpunkt für
die Klappenstellung.
4.
Das Handrad des Antriebs manuell im Uhrzeigersinn
drehen, bis die Klappe die gewünschte vollständig ge-
schlossene Stellung erreicht hat.
5.
Den roten Einstellknopf per Hand oder mit einem fla-
chen Schraubendreher drehen, bis die Nockenspitze
den Schalter aus der Drehung im Uhrzeigersinn gerade
betätigt (drückt).
HINWEIS: Bei allen kontinuierlich laufenden Antrieben
befindet sich am Nocken eine Feststellschraube. Die
Feststellschraube des Nockens muss vor Beginn der
Einstellung gelöst und nach der Einstellung des Nockens
wieder festgezogen werden.

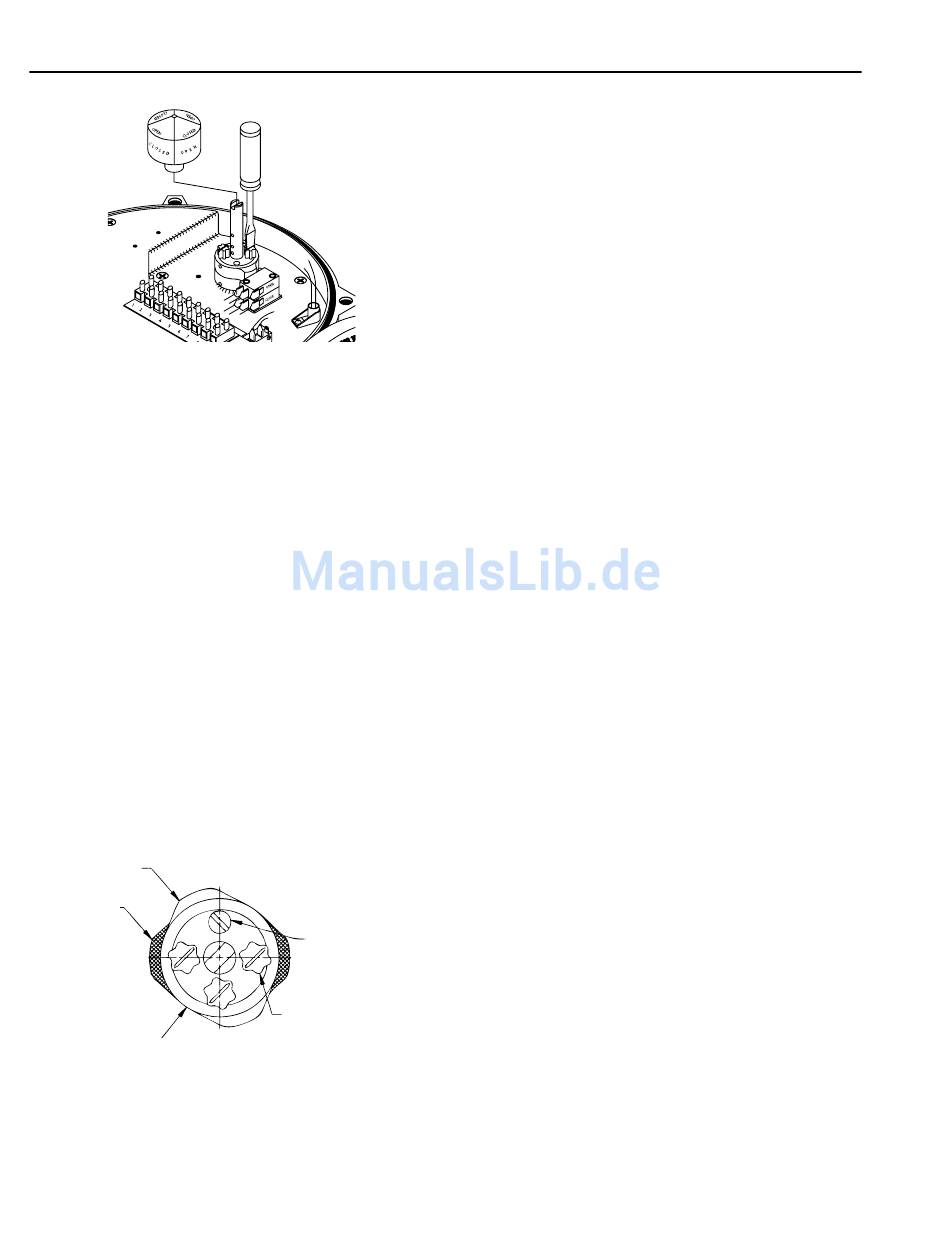

OBERER, GRÜNER
UPPER GREEN
„GEÖFFNET"-NOCKEN
"OPEN" CAM
UNTERER, ROTER
LOWER RED
„GESCHLOSSEN"-
"CLOSE" CAM
NOCKEN
ZUR BESSEREN ÜBERSICHTLICHKEIT IST
POT DRIVE GEAR
DAS POTENTIOMETER-ANTRIEBSZAHN-
"BLACK" NOT SHOWN
RAD „SCHWARZ" NICHT ABGEBILDET.
FOR CLARITY REASONS
HINWEIS: Unter Umständen wird bei der Drehung eines
Nockens auch der andere Nocken bewegt. In diesem
Fall die anderen Einstellknöpfe bzw. Nocken während der
Einstellung festhalten.
6
-d
rEhwinkElEndschaltErs
NOCKEN-FESTSTELL-
CAM
SCHRAUBE
LOCKING
SCREW
NOCKENVERSTELLKNOPF
CAM ADJUSTMENT KNOB
(NUR BEI GELÖSTER
(ONLY ADJUST IF LOCKING
FESTSTELLSCHRAUBE
SCREW IS SLACKENED)
VERSTELLEN)
6.
In der Geschlossen-Stellung des Drehwinkelendschalters
das Handrad im Uhrzeigersinn ½ Drehung bei Baugröße 6,
1 Drehung bei Baugröße 12, ½ Drehung bei Baugröße 30
und 1-½ Drehungen bei den Baugrößen 130 und 180
drehen. Die Schraube des Geschlossen-Drehwinkelend-
schalters am Antriebszahnrad festziehen und mit der
Kontermutter in dieser Position arretieren.
7.
Nach Abschluss aller Einstellarbeiten an den Drehwin-
kelendschaltern den Rotor der Stellungsanzeige wieder
anbringen und den Deckel des Antriebs befestigen.
E
ö
-d
instEllung dEs
FFnEn
1.
Mechanischen Anschlag der Geöffnet-Position lösen
und zurückschieben, sodass der Anschlag den Hub des
Antriebs nicht behindert. Beim Blick auf den Antrieb von
der Seite der Hubbegrenzungen aus befindet sich der
Geöffnet-Anschlag links.
2.
Rotor der Stellungsanzeige entfernen, indem der Rotor
gerade nach oben von der Welle der Stellungsanzeige
abgezogen wird. Dadurch wird die Nut am Ende der No-
ckenwelle zugänglich, die als Bezugspunkt für die Stellung
der Klappenscheibe dient.
HINWEIS: Bei den Baugrößen 130 und 180 die Arbeits-
schritte 2 und 6 ignorieren. Die Platte der Klappenstellungs-
anzeige unten am Getriebe bildet den Referenzpunkt für
die Klappenstellung.
3.
Das Handrad des Antriebs manuell gegen den Uhrzeiger-
sinn drehen, bis die Klappe die gewünschte vollständig
geöffnete Stellung erreicht hat.
4.
Den grünen Einstellknopf per Hand oder mit einem fla-
chen Schraubendreher drehen, bis die Nockenspitze den
Schalter aus der Drehung gegen den Uhrzeigersinn gerade
betätigt (drückt).
HINWEIS: Bei allen kontinuierlich laufenden Antrieben
befindet sich am Nocken eine Feststellschraube. Die
Feststellschraube des Nockens muss vor Beginn der
Einstellung gelöst und nach der Einstellung des Nockens
wieder festgezogen werden.
HINWEIS: Unter Umständen wird bei der Drehung eines
Nockens auch der andere Nocken bewegt. In diesem Fall
die anderen Einstellknöpfe bzw. Nocken während der
Einstellung festhalten.
5.
In der Geöffnet-Stellung des Drehwinkelendschalters das
Handrad gegen Uhrzeigersinn ½ Drehung bei Baugröße 6,
1 Drehung bei Baugröße 12, ½ Drehung bei Baugröße 30
und 1-½ Drehungen bei den Baugrößen 130 und 180 dre-
hen. Die Schraube des Geöffnet-Drehwinkelendschalters
am Antriebszahnrad festziehen und mit der Kontermutter
in dieser Position arretieren.
6.
Nach Abschluss aller Einstellarbeiten an den Drehwin-
kelendschaltern den Rotor der Stellungsanzeige wieder
anbringen und den Deckel des Antriebs befestigen.
rEhwinkElEndschaltErs
