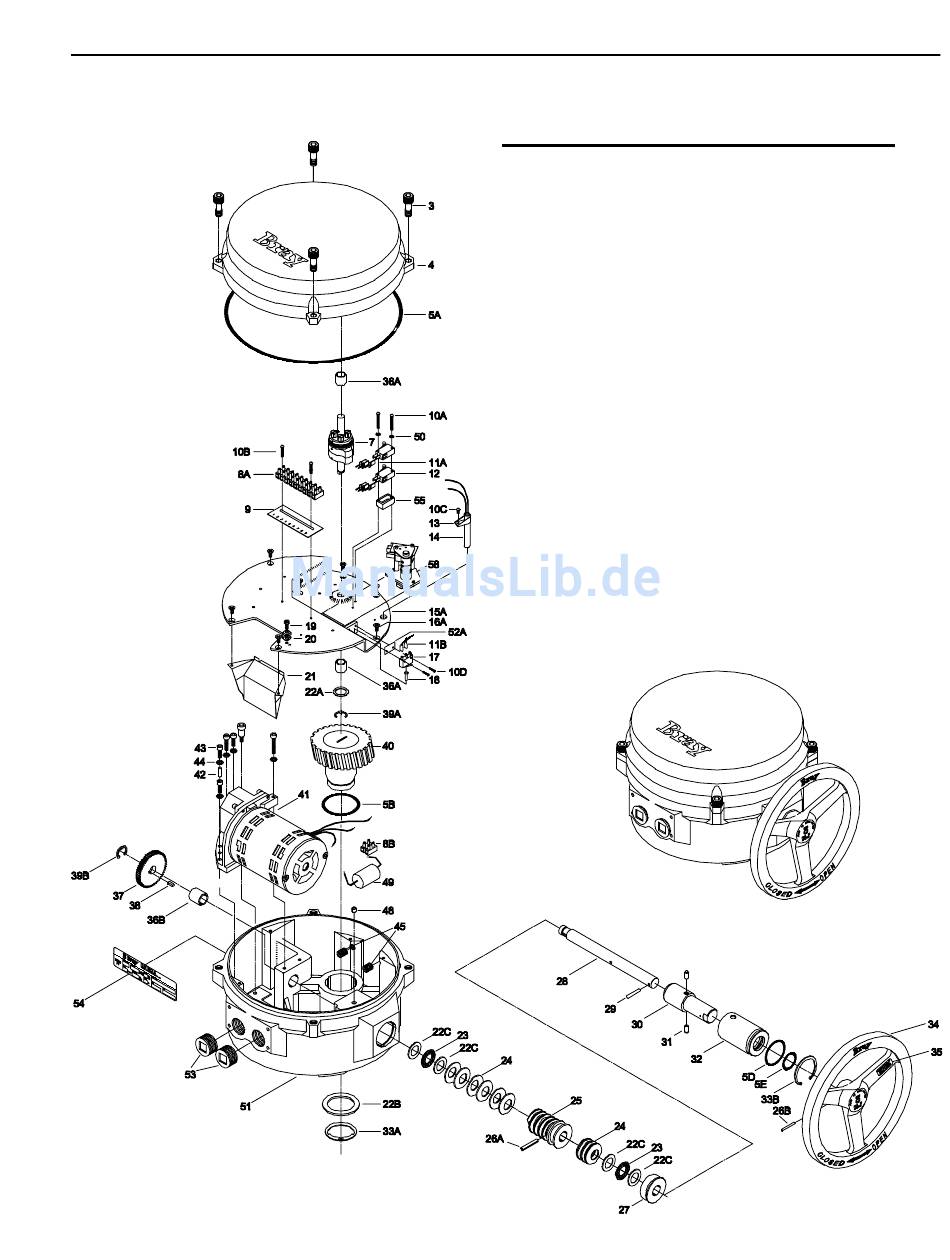

BRAY-Elektroantrieb, Serie 70
Betriebs- und Instandhaltungshandbuch
s
70
eRie
b
: 130 – 180,
augRÖsse
3:1-u
nteRsetzungsgetRiebe
AUF / ZU
1
2
3 DECKEL-BEFESTIGUNGSSCHRAUBEN
4 DECKEL
5 O-RING
6
7 NOCKENBAUGRUPPE
8 KLEMMLEISTE
8 KLEMMLEISTENKENNZEICHNUNG
10 LINSENKOPFSCHRAUBE
11 KABELBAUGRUPPE
12 ENDSCHALTER (EINPOLIGER
WECHSELSCHALTER, FORM C)
13 MONTAGEHALTERUNG DER HEIZUNG
14 HEIZUNG
15 SCHALTERPLATTE
16 FLACHKOPFSCHRAUBE
17 VORRANGSCHALTER (EINPOLIGER
WECHSELSCHALTER, FORM C)
18 BETÄTIGUNGSSTIFT FÜR
VORRANGSCHALTER
19 GRÜNE MASSESCHRAUBE
20 GRÜNE FEDERSCHEIBE
21 LEITBLECH DER KABELFÜHRUNG
22 DRUCKSCHEIBE
23 DRUCKLAGER (WÄLZLAGER)
24 TELLERFEDER
25 SCHNECKE
26 FEDERSTIFT
27 BUCHSE DER VORRANG-
HANDBETÄTIGUNG
28 SCHNECKENWELLE
29 VORRANG-SCHALTSTIFT
Positionen 13, 14 und 10C optional.
30 WELLE DER VORRANG-
HANDBETÄTIGUNG
31 FEDERSTÖSSEL
32 MUFFE DER VORRANG-
HANDBETÄTIGUNG
33 SICHERUNGSRING
34 HANDRAD
35 HANDRAD-WARNSCHILD
36 BUCHSE
37 ANTRIEBSZAHNRAD
38 PASSFEDER ANTRIEBSZAHNRAD
39 FEDERSICHERUNG
40 ABTRIEB-SCHNECKENRADSEGMENT
41 GETRIEBEMOTOR
42 PASSSTIFT
43 INNENSECHSKANTKOPFSCHRAUBE
44 SICHERUNGSSCHEIBE
45 SCHRAUBE DER HUBBEGRENZUNG
46
47
48 VORRANG-FEDERSTIFT
49 KONDENSATOR
50 GLASFASER-UNTERLEGSCHEIBE
51 UNTERTEIL
52 ISOLATOR
53 VERSCHLUSSSCHRAUBE
KABELEINFÜHRUNG
54 TYPENSCHILD
55 SCHALTER-DISTANZSTÜCK
56
57
58 DREHMOMENTSCHALTER-
BAUGRUPPE
