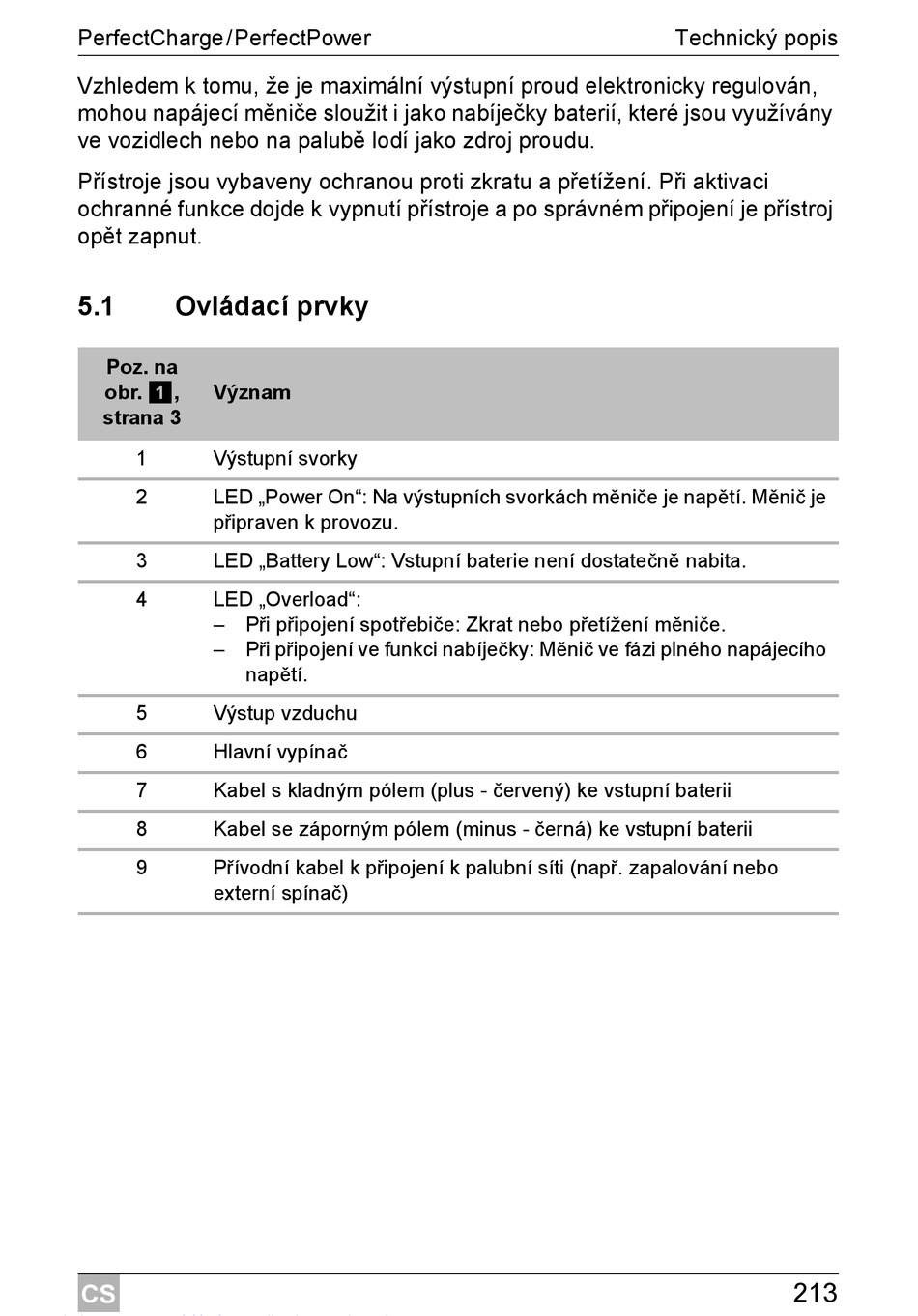

PerfectCharge/PerfectPower
Vzhledem k tomu, že je maximální výstupní proud elektronicky regulován,
mohou napájecí měniče sloužit i jako nabíječky baterií, které jsou využívány
ve vozidlech nebo na palubě lodí jako zdroj proudu.
Přístroje jsou vybaveny ochranou proti zkratu a přetížení. Při aktivaci
ochranné funkce dojde k vypnutí přístroje a po správném připojení je přístroj
opět zapnut.
5.1 Ovládací prvky
Poz. na
obr. 1, Význam
strana 3
1 Výstupní svorky
2 LED „Power On": Na výstupních svorkách měniče je napětí. Měnič je
připraven k provozu.
3 LED „Battery Low": Vstupní baterie není dostatečně nabita.
4 LED „Overload":
– Při připojení spotřebiče: Zkrat nebo přetížení měniče.
– Při připojení ve funkci nabíječky: Měnič ve fázi plného napájecího
napětí.
5 Výstup vzduchu
6 Hlavní vypínač
7 Kabel s kladným pólem (plus - červený) ke vstupní baterii
8 Kabel se záporným pólem (minus - černá) ke vstupní baterii
9 Přívodní kabel k připojení k palubní síti (např. zapalování nebo
externí spínač)
CS
Technický popis
213
