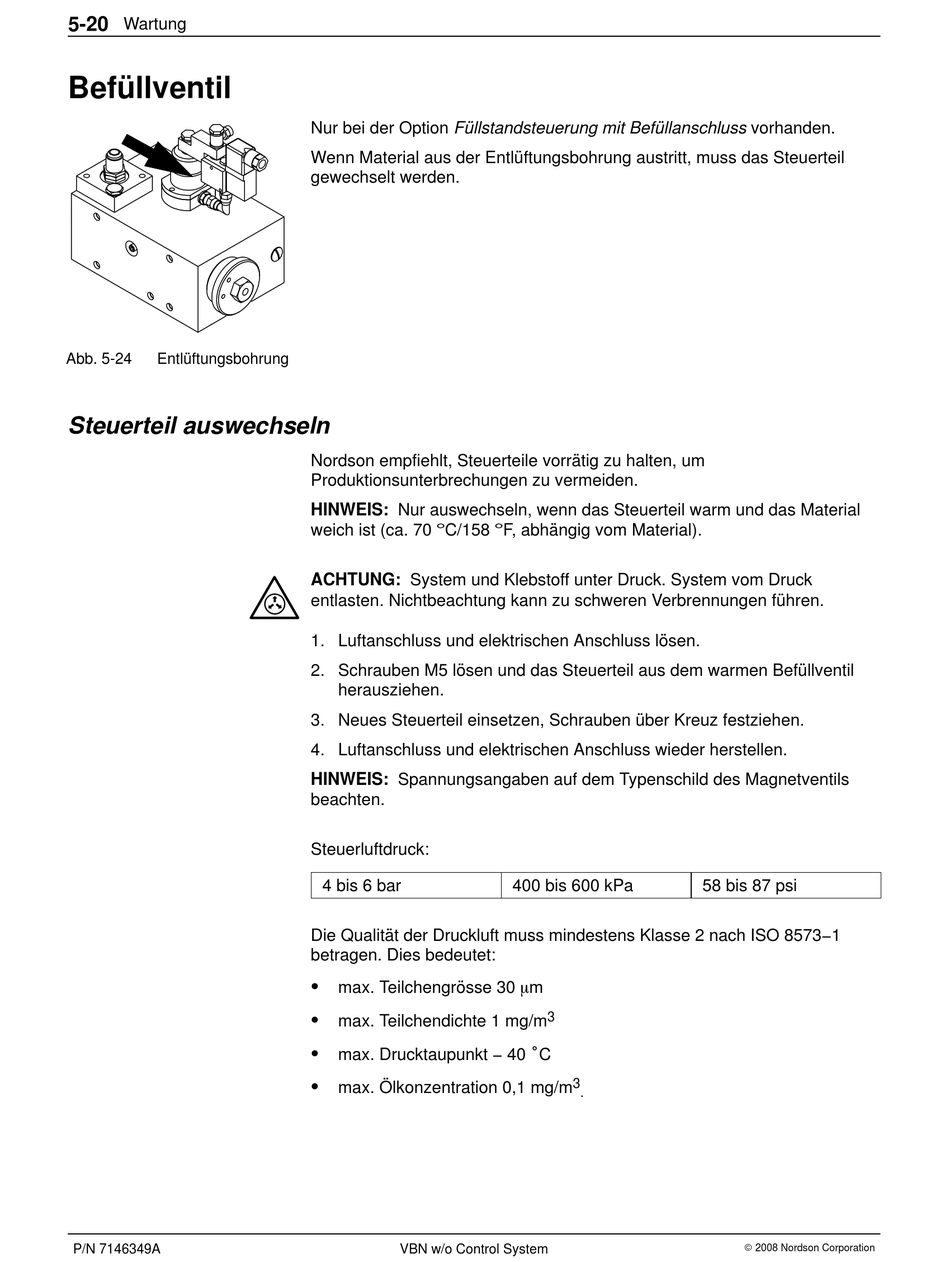

5-20 Wartung
Befüllventil
Abb. 5-24 Entlüftungsbohrung

Steuerteil auswechseln

P/N 7146349A
Nur bei der Option Füllstandsteuerung mit Befüllanschluss vorhanden.
Wenn Material aus der Entlüftungsbohrung austritt, muss das Steuerteil
gewechselt werden.
Nordson empfiehlt, Steuerteile vorrätig zu halten, um
Produktionsunterbrechungen zu vermeiden.
HINWEIS: Nur auswechseln, wenn das Steuerteil warm und das Material
weich ist (ca. 70 °C/158 °F, abhängig vom Material).
ACHTUNG: System und Klebstoff unter Druck. System vom Druck
entlasten. Nichtbeachtung kann zu schweren Verbrennungen führen.
1. Luftanschluss und elektrischen Anschluss lösen.
2. Schrauben M5 lösen und das Steuerteil aus dem warmen Befüllventil
herausziehen.
3. Neues Steuerteil einsetzen, Schrauben über Kreuz festziehen.
4. Luftanschluss und elektrischen Anschluss wieder herstellen.
HINWEIS: Spannungsangaben auf dem Typenschild des Magnetventils
beachten.
Steuerluftdruck:
4 bis 6 bar
Die Qualität der Druckluft muss mindestens Klasse 2 nach ISO 8573−1
betragen. Dies bedeutet:
S
max. Teilchengrösse 30 mm
S
max. Teilchendichte 1 mg/m
S
max. Drucktaupunkt − 40 °C
S
max. Ölkonzentration 0,1 mg/m
VBN w/o Control System
400 bis 600 kPa
3
3
.
58 bis 87 psi
