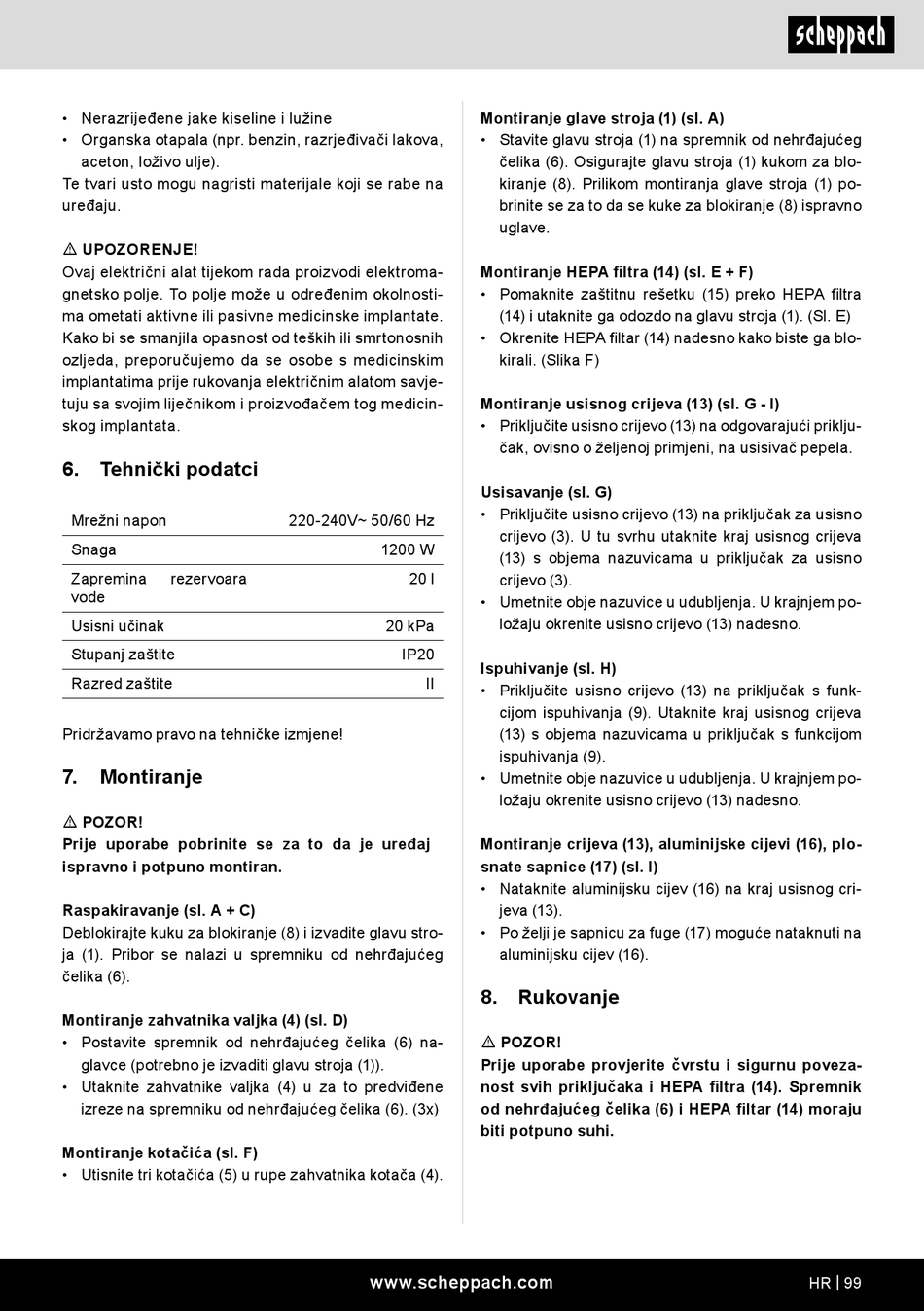

• Nerazrijeđene jake kiseline i lužine
• Organska otapala (npr. benzin, razrjeđivači lakova,
aceton, loživo ulje).
Te tvari usto mogu nagristi materijale koji se rabe na
uređaju.
m UPOZORENJE!
Ovaj električni alat tijekom rada proizvodi elektroma-
gnetsko polje. To polje može u određenim okolnosti-
ma ometati aktivne ili pasivne medicinske implantate.
Kako bi se smanjila opasnost od teških ili smrtonosnih
ozljeda, preporučujemo da se osobe s medicinskim
implantatima prije rukovanja električnim alatom savje-
tuju sa svojim liječnikom i proizvođačem tog medicin-
skog implantata.
6. Tehnički podatci
Mrežni napon
Snaga
Zapremina rezervoara
vode
Usisni učinak
Stupanj zaštite
Razred zaštite
Pridržavamo pravo na tehničke izmjene!
7.

Montiranje

m POZOR!
Prije uporabe pobrinite se za to da je uređaj
ispravno i potpuno montiran.
Raspakiravanje (sl. A + C)
Deblokirajte kuku za blokiranje (8) i izvadite glavu stro-
ja (1). Pribor se nalazi u spremniku od nehrđajućeg
čelika (6).
Montiranje zahvatnika valjka (4) (sl. D)
• Postavite spremnik od nehrđajućeg čelika (6) na-
glavce (potrebno je izvaditi glavu stroja (1)).
• Utaknite zahvatnike valjka (4) u za to predviđene
izreze na spremniku od nehrđajućeg čelika (6). (3x)
Montiranje kotačića (sl. F)
• Utisnite tri kotačića (5) u rupe zahvatnika kotača (4).
220-240V~ 50/60 Hz
1200 W
20 l
20 kPa
IP20
II
www.scheppach.com
Montiranje glave stroja (1) (sl. A)
• Stavite glavu stroja (1) na spremnik od nehrđajućeg
čelika (6). Osigurajte glavu stroja (1) kukom za blo-
kiranje (8). Prilikom montiranja glave stroja (1) po-
brinite se za to da se kuke za blokiranje (8) ispravno
uglave.
Montiranje HEPA filtra (14) (sl. E + F)
• Pomaknite zaštitnu rešetku (15) preko HEPA filtra
(14) i utaknite ga odozdo na glavu stroja (1). (Sl. E)
• Okrenite HEPA filtar (14) nadesno kako biste ga blo-
kirali. (Slika F)
Montiranje usisnog crijeva (13) (sl. G - I)
• Priključite usisno crijevo (13) na odgovarajući priklju-
čak, ovisno o željenoj primjeni, na usisivač pepela.
Usisavanje (sl. G)
• Priključite usisno crijevo (13) na priključak za usisno
crijevo (3). U tu svrhu utaknite kraj usisnog crijeva
(13) s objema nazuvicama u priključak za usisno
crijevo (3).
• Umetnite obje nazuvice u udubljenja. U krajnjem po-
ložaju okrenite usisno crijevo (13) nadesno.
Ispuhivanje (sl. H)
• Priključite usisno crijevo (13) na priključak s funk-
cijom ispuhivanja (9). Utaknite kraj usisnog crijeva
(13) s objema nazuvicama u priključak s funkcijom
ispuhivanja (9).
• Umetnite obje nazuvice u udubljenja. U krajnjem po-
ložaju okrenite usisno crijevo (13) nadesno.
Montiranje crijeva (13), aluminijske cijevi (16), plo-
snate sapnice (17) (sl. I)
• Nataknite aluminijsku cijev (16) na kraj usisnog cri-
jeva (13).
• Po želji je sapnicu za fuge (17) moguće nataknuti na
aluminijsku cijev (16).

8. Rukovanje

m POZOR!
Prije uporabe provjerite čvrstu i sigurnu poveza-
nost svih priključaka i HEPA filtra (14). Spremnik
od nehrđajućeg čelika (6) i HEPA filtar (14) moraju
biti potpuno suhi.
HR | 99
