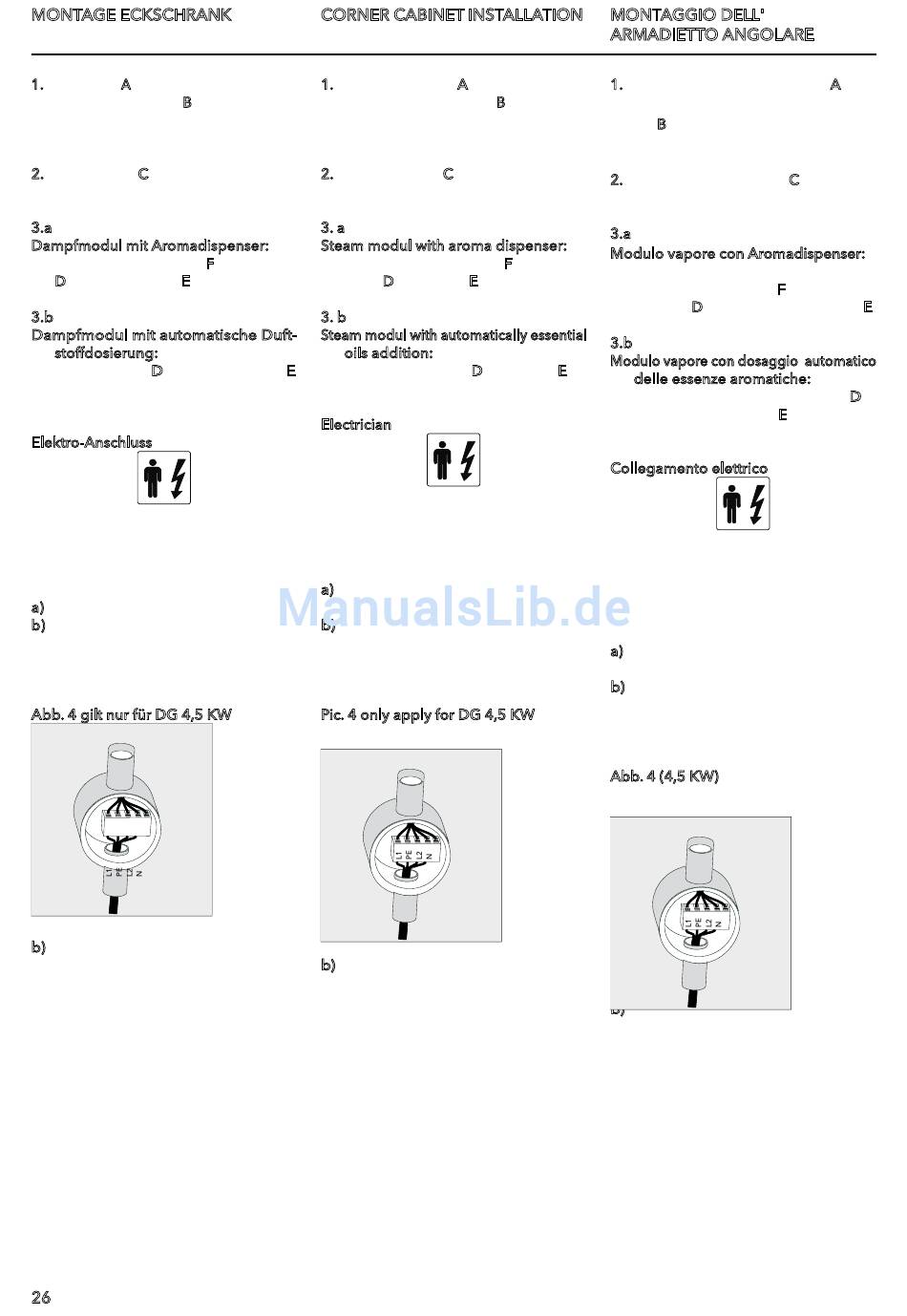

PHARO Dampfmodul DL 40 Montageanleitung Seite 26

MoNtage ecKschraNK
1. Steuerung a in Eckabdeckung einsetzen
und mit Schrauben b (Blechschraube
4 x 8 mm) sichern.
2. Abdeckung c aufstecken.
3.a
Dampfmodul mit aromadispenser:
Den Duftstoffbegrenzer F, das Duftsieb
D und den Deckel e montieren.
3.b
Dampfmodul mit automatische Duft-
stoffdosierung:
Das Duftsieb D und den Deckel e
montieren.
elektro-anschluss
Der Elektroanschluss darf ausschließlich
vom Elektrofachmann, Ihrem Elektro-
Installateur durchgeführt werden.
a) Trafo an Steckdose anschließen.
b) Stromversorgungskabel in der vorbe-
reiteten Anschlussdose fest mit der
Hausinstallation (230V/N/PE/50Hz)
verbinden.
abb. 4 gilt nur für Dg 4, KW
b) Stromversorgungskabel in der vor-
bereiteten Anschlussdose fest mit
der Hausinstallation (400V/L1/L2/N/
PE/50Hz) verbinden.
26
corNer cabINet INstaLLatIoN
1. Fit in the control a into corner cover
and secure it with screw b (self-tapping
screw 4 x 8 mm).
2. Push on cover c.
3. a
steam modul with aroma dispenser:
Fit fragrance adjusting F, fragrance
sieve D and cover e.
3. b
steam modul with automatically essential
oils addition:
Fit fragrance sieve D and cover e.
electrician
The electrical connection may only be
carried out by an electrician, i.e. your
electrical installer.
a) Connecting the transformer to the
power outlet.
b) Connect the power supply to the
installed socket (230V/N/PE/50Hz).
Pic. 4 only apply for Dg 4, KW
b) Connect the power supply to the
installed socket (400V/L1/L2/N/
PE/50Hz).
MoNtaggIo DeLL'
arMaDIetto aNgoLare
1. Applicare l'unità di comando a nella
copertura angolare e fissare con le
viti b (vite autofilettante 4 x 8 mm).
2. Applicare la copertura c.
3.a
Modulo vapore con aromadispenser:
Montare il dosatore contagocce delle
essenze aromatiche F, il filtro delle
essenze D e montare il coperchio e.
3.b
Modulo vapore con dosaggio automatico
delle essenze aromatiche:
Montare il filtro delle essenze D e
montare il coperchio e.
collegamento elettrico
Il collegamento elettrico può essere
eseguito esclusivamente da personale
elettrico specializzato o dal Vostro
elettrotecnico installatore.
a) Collegare il trasformatore alla presa
di alimentazione.
b) Collegare il cavo d'alimentazione
elettrica alla scatola di collegamento
installata nella casa. (230V/N/PE/
50Hz).
abb. 4 (4, KW)
b) Collegare il cavo d'alimentazione
elettrica alla scatola di collegamento
installata nella casa. (400V/L1/L2/N/
Terra/50Hz).
