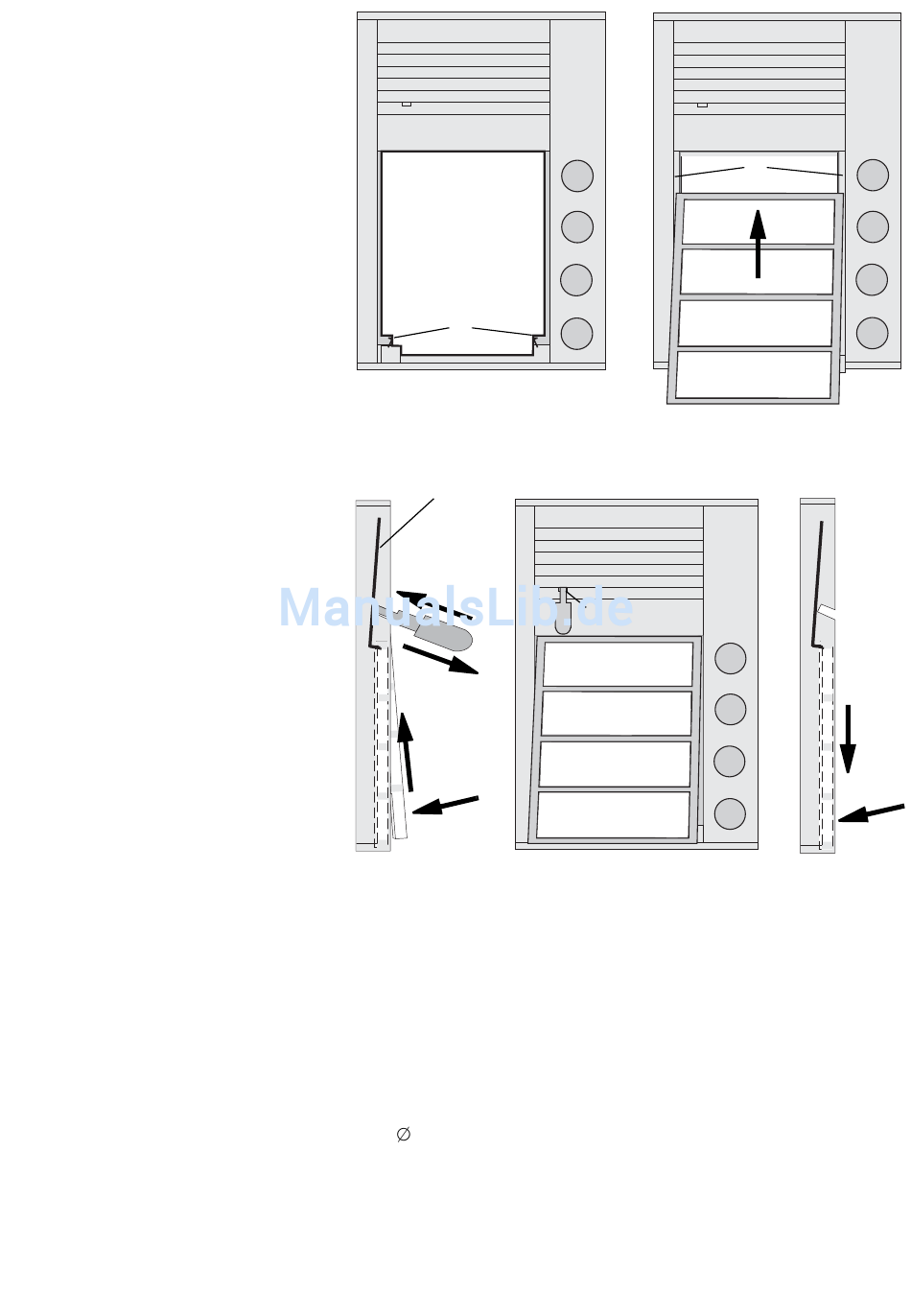

Legen Sie die Beleuchtungsplatte mit
dem oberen Ende zuerst in das Gehäu-
se. Achten Sie darauf, dass das zuge-
hörige Kabel unter der Platte liegt.
Klemmen Sie die Beleuchtungsplatte
dann unten zwischen den beiden Halte-
federn ein (6). Beachten Sie dabei die
richtige Lage der Ausbrüche in den un-
teren Ecken.
Drücken Sie die Beleuchtungsplatte
nun so weit herunter auf die Platine,
dass Sie das Namensschildglas auf
den seitlichen Führungsstegen (7) auf-
setzen und nach oben bis zur Blende
heranschieben (8) können, ohne die
darunter liegende Beleuchtungsplatte
nach oben zu verschieben.
Lassen Sie nun die Beleuchtungsplatte
los und legen Sie das Namensschild-
glas unten an das Gehäuse an (9).
Schieben Sie mit der freien Hand den
beiliegenden Spezialschlüssel in die
kleine Öffnung (10) links unten in der
Blende. Drücken Sie den Schlüssel bis
zum Anschlag in die Blende (11) und
halten Sie ihn in dieser Position.
Das Namensschildglas lässt sich jetzt
ein wenig nach oben unter die Blende
schieben (12) und wird dabei von der
darunterliegenden Verschlussfeder ge-
halten. Entfernen Sie den Spezial-
schlüssel (13).
Jetzt kann das Namensschildglas auch
unten in das Gehäuse gedrückt werden
(14). Anschließend können Sie es mit
leichtem Druck nach unten schieben
(15), bis es hörbar einrastet.
Kontrollieren Sie durch erneutes Run-
ter- und wieder Hochschieben, ob das
Namensschildglas eingerastet ist.
Das Gerät ist nun betriebsbereit.
Technische Daten
Betriebsspannung Türfreisprechen
Stromaufnahme Türfreisprechen
Betriebsspannung Beleuchtung
Stromaufnahme Beleuchtung
Schnittstelle
Einsteller
Kontaktbelastbarkeit Klingeltaster
Lautsprecher
Gehäuse
Schutzart
Abmessungen (B x H x T)
Gewicht
Sicherheit
6
Verschlussfeder
11
13
12
9
+12 bis +24 V DC oder 11 bis 18 V AC
75 mA typisch, inkl. Beleuchtung
+12 bis +24 V DC oder 11 bis 18 V AC
20 mA
nach FTZ 123 D 12-0
Lautstärke am Lautsprecher
30 V AC/1 A
50 mm, Membran aus wetterfestem Kunststoff
Aluminiumprofil, eloxiert
IP 20
104 mm x 153 mm x 16 mm
ca. 360 g
CE
7
10
8
15
14
7
