L'IPR est fixé à 35 % de la longueur du pied.
Si l'utilisateur souhaite bénéficier d'une
réponse plus dynamique, l'adaptateur
IPR peut être basculé à 180°. Voir les
instructions ci-dessous pour l'assemblage
final.
1. Faites marcher le patient dans les
deux positions pour déterminer la
position pyramidale souhaitée.
2.
Avant la mise en place finale de la
prothèse, utilisez l'adhésif époxy
fourni ou équivalent pour fixer
l'assemblage pyramidal. Les systèmes
Fabtech +PLUSeries® Composite
1 Minute Adhesive ou équivalents
peuvent être utilisés.
3.
Appliquez l'adhésif sur les faces
extérieures de l'adaptateur IPR et
poussez dans la position souhaitée.
4. Appliquez l'adhésif sur l'axe de la bague et insérez-le dans le trou de l'adaptateur IPR.
5. Appliquez l'adhésif sur la surface supérieure de l'insert IPR et de l'axe de la
bague. Ensuite, installez le dôme pyramidal et assurez-vous que l'emplacement
de la tige s'aligne avec le trou de la tige d'insertion.
6.
Appliquez l'adhésif sur le dessus des filetages des boulons et insérez le boulon
dans la bague .
7. Utilisez une clé hexagonale de 6 mm pour serrer le boulon à 30 N m.
8.
Essuyez tout excès d'adhésif avec une serviette imbibée d'alcool.
Installation de l'amortisseur de talon
Le pied est fourni avec deux amortisseurs de talon : Un duromètre 40A est standard et
préinstallé. Si vous le souhaitez, l'amortisseur « Firm » (ferme) (60A) peut être installé
pour rigidifier les performances du talon.
Amortisseur
de talon
Encoche de
verrouillage du talon
1.
Séparez le pylône et la plaque de pied . Insérez un morceau de plastique pour
maintenir les pièces ouvertes.
2.
Retirez l'amortisseur de talon en le tirant vers le haut et en l'éloignant de
l'encoche de verrouillage de talon.
3. Installez le nouvel amortisseur et assurez-vous que les tiges de verrouillage
s'engagent correctement dans l'amortisseur de talon.

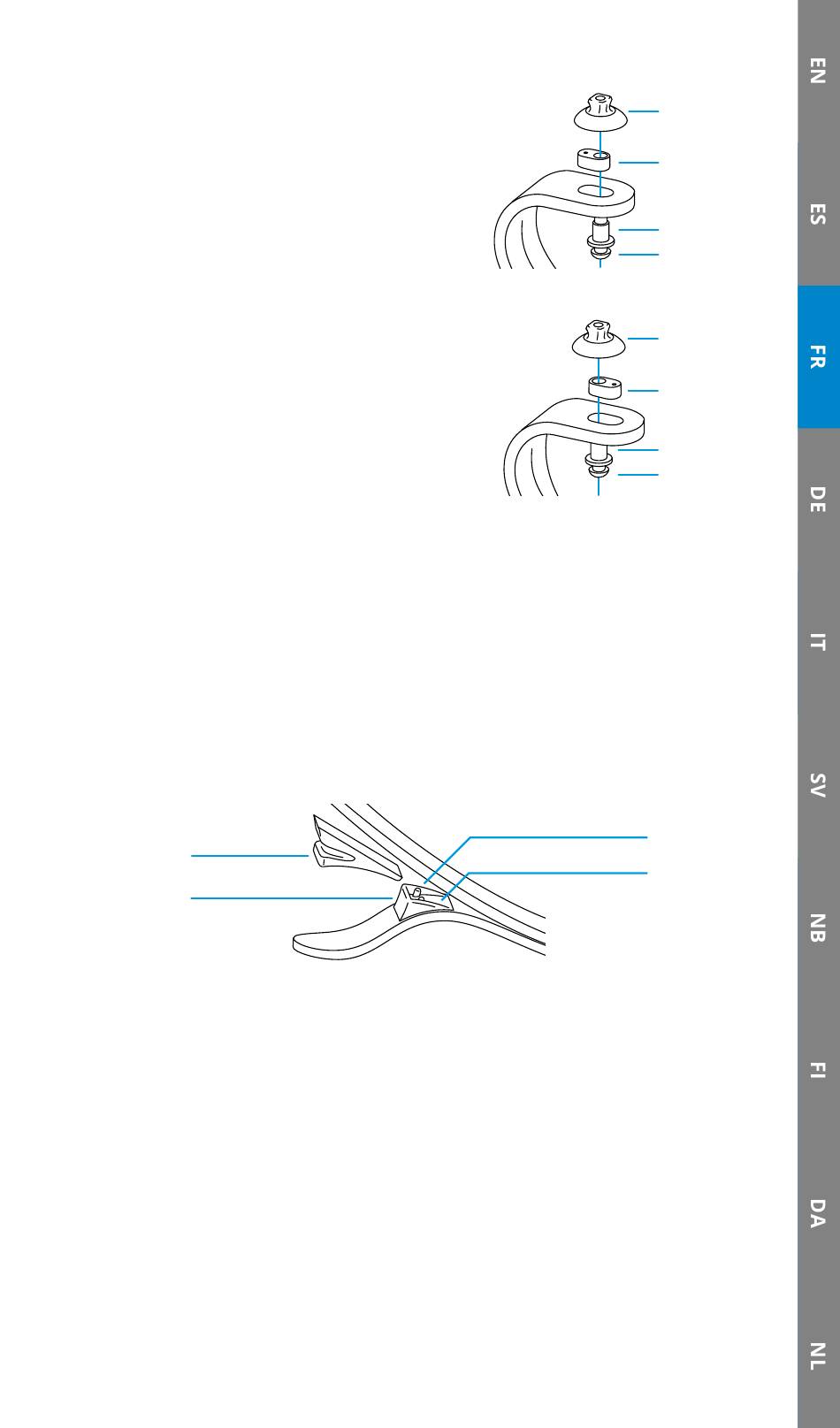

6
Position 35 %
(Standard)
Position 30 %
(dynamique
accrue)
Encoche de verrouillage
de la tige
Appliquer la colle
Dôme
pyramidal
Insert
pyramidal
Bague
Boulon
Dôme
pyramidal
Insert
pyramidal
Bague
Boulon
