FIT / PW18i / Teil 1 / Aufbau und Funktionen
Der aktuelle Meßwert wird über den Befehl MSV? ausgelesen. Das Format des Meßwertes (ASCII oder
binär) wird über den Befehl COF eingestellt. Eine automatische Meßwertausgabe kann ebenfalls über den
Befehl COF gewählt werden.
In der FIT sind zwei Typen von Digitalfiltern realisiert, die über den Befehl FMD umgeschaltet werden. Bei
FMD0 sind Filter auch unter 1Hz-Grenzfrequenz verfügbar. Im Filtermode FMD1 werden schnell
einschwingende Filter mit hoher Dämpfung im Sperrbereich aktiviert. Detaillierte Angaben finden Sie im Teil
2, Kapitel 'Einzelbeschreibungen der Befehle'.

5.3 Triggerfunktion:

Die FIT enthält für die Unterstützung von Messungen in Verpackungsmaschinen und Checkweigher zwei
Triggerfunktionen:
Interne Triggerung über einen einstellbaren Pegel (Brutto- oder Nettomeßwert)
•
Externe Triggerung über einen digitalen Triggereingang
•
Dieser spezielle Meßmodus wird über den Befehl TRC eingeschaltet. Der ermittelte Meßwert wird über den
Befehl MAV? ausgelesen. Für diesen Meßmodus sollte der Filtermode FMD1 eingestellt werden (schnell
einschwingende Filter). Die Meßgeschwindigkeit ist vom gewählten Filter, der eingestellten Sperrzeit und der
Meßzeit abhängig. Die Sperrzeit sollte mit der Einschwingzeit des verwendeten Filters (ASF)
übereinstimmen.

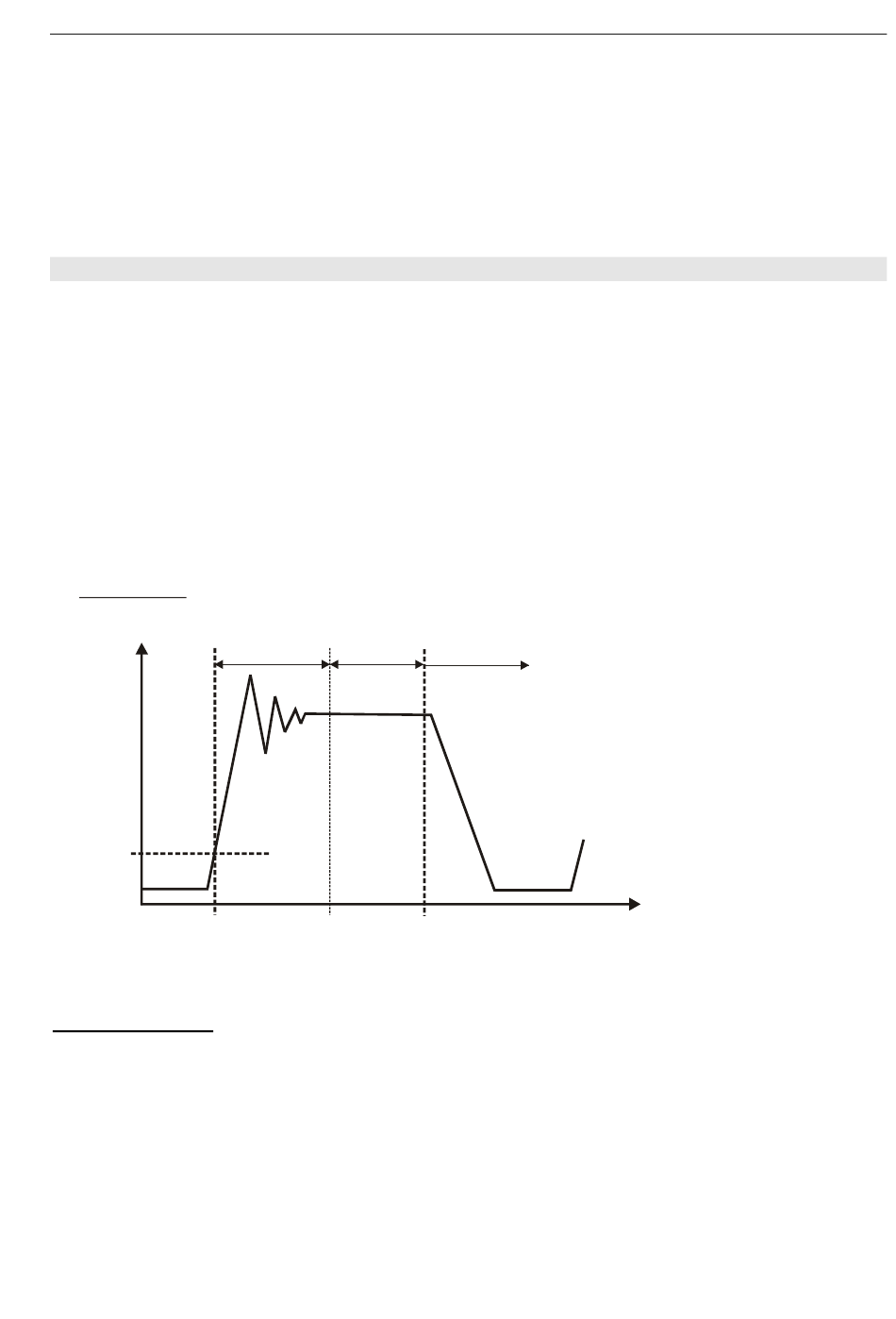

Triggerung
(TRC-Befehl: Parameter 1=1)
Trigger-
zeitpunkt
Gewicht
Triggerpegel
TRC-Befehl
Parameter 3
wenn P2=0
Pegel – Triggerung:
Dieser Meßmodus ist für Wägevorgänge geeignet, bei denen zwischen den Wägungen die Waage entlastet
wird.
Die Waage ist zunächst unbelastet. Das Wägegut wird auf die Waage aufgebracht, der Triggerpegel wird
überschritten, die Sperrzeitmessung wird gestartet. Nach Ablauf dieser Einschwingzeit erfolgt die
Gewichtsbestimmung, nach Ablauf dieser Meßzeit wird der Gewichtswert im Speicher abgelegt. Der
Wägevorgang kann erst wieder gestartet werden, wenn der Gewichtswert unter dem Triggerpegel liegt
(Waage entlasten). In diesem Meßmodus muß die Gewichtsbestimmung nicht vom externen Rechner mit
hoher Geschwindigkeit überwacht werden.
FIT_T1_D_021111_.DOC
Einschwingzeit
Messzeit
TRC-Befehl
TRC-Befehl
Parameter 4
Parameter 5
Ergebnis im
Ausgabespeicher
Seite 15 / 29
Zeit
