Seite 10 / 29
Folgende Vorsichtsmaßnahmen sind bei der Montage und Betrieb zu beachten:
Die Befestigungsschrauben des Lasteinleitungsteils dürfen auf keinen Fall gelöst werden.
•
Die Silikonmembran liegt mechanisch geschützt unter dem Lasteinleitungsteil. Der Spalt zwischen
•
Gehäuse und Lasteinleitungsteil darf auf keinen Fall mit spitzen Gegenständen oder mit Hochdruckstrahl
gereinigt werden.
Bei der Reinigung darf das Lasteinleitungsteil und der Spalt zum Gehäuse nicht vollständig mit Wasser
•
bedeckt sein, da sonst unter ungünstigen Umständen über die Belüftungsbohrungen Wasser in den
Innenraum der Wägezelle eindringen kann.
Die Tiefe der M6-Gewindebohrungen ist 7mm. Bitte beachten Sie bei der Auswahl der
•
Befestigungsschrauben dieses Maß.
FIT-Wägezellen haben eine wirksame Überlastsicherung in Zug- und Druckrichtung. Bitte beachten Sie
•
die zulässigen Maximalwerte für exzentrische Belastung und berücksichtigen Sie auch Überlastungen
durch Stöße.
Vermeiden Sie im Aufbau Kraftnebenschlüsse.
•

4.2 Bauform PW18i

Die digitalen Wägezellen PW18i sind durch einen kompakten Aluminiummesskörper und Steckeranschlüsse
gekennzeichnet. Die Elektronik ist in den Messkörper direkt integriert (Abb. 5). Die Wägezelle ist
platzsparend und kostengünstig einsetzbar, wenn eine hohe Korrosionsbeständigkeit nicht erforderlich ist.
Sie ist für die Schutzart IP 67 ausgelegt.

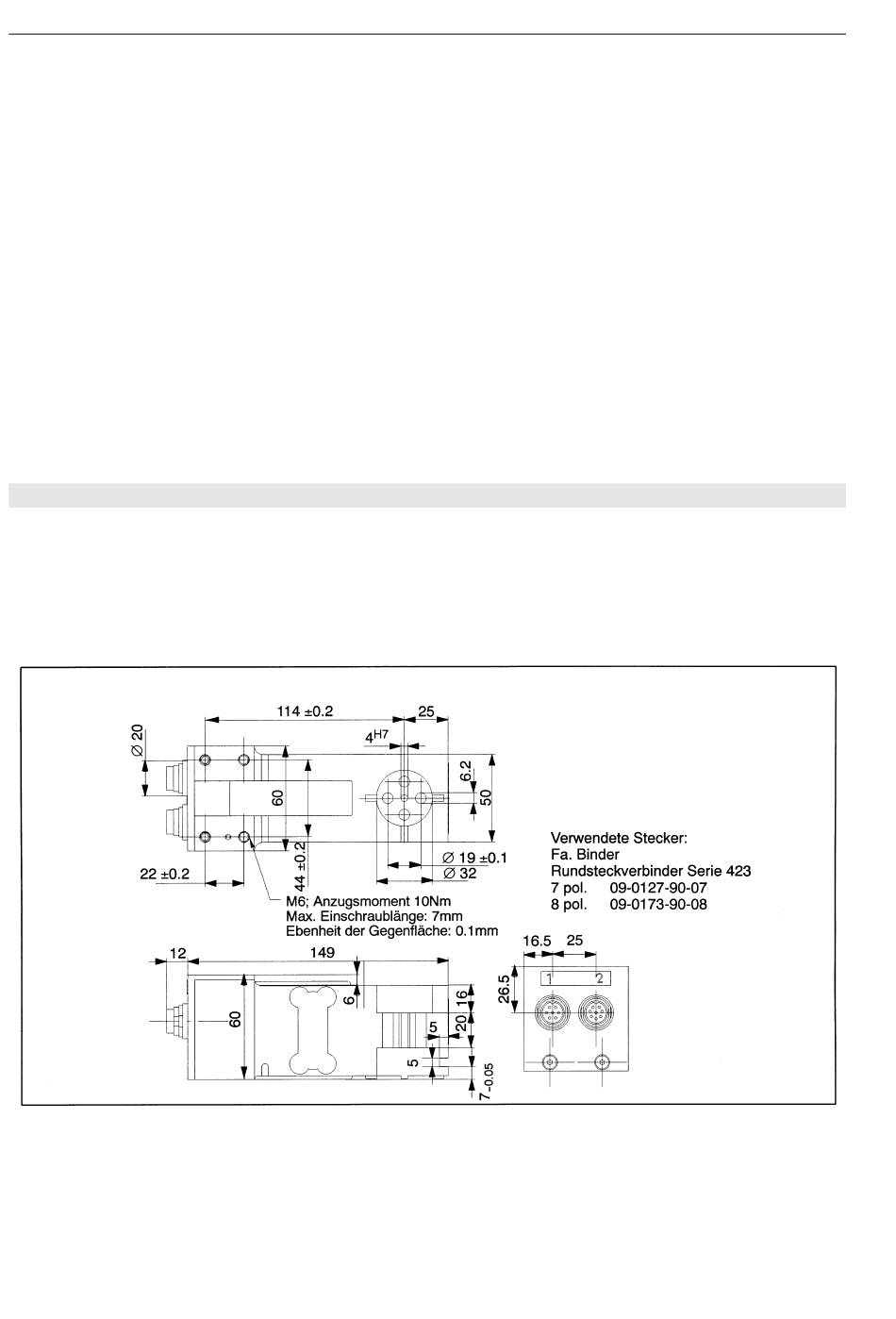

Abb 5: Abmessungen PW18i
