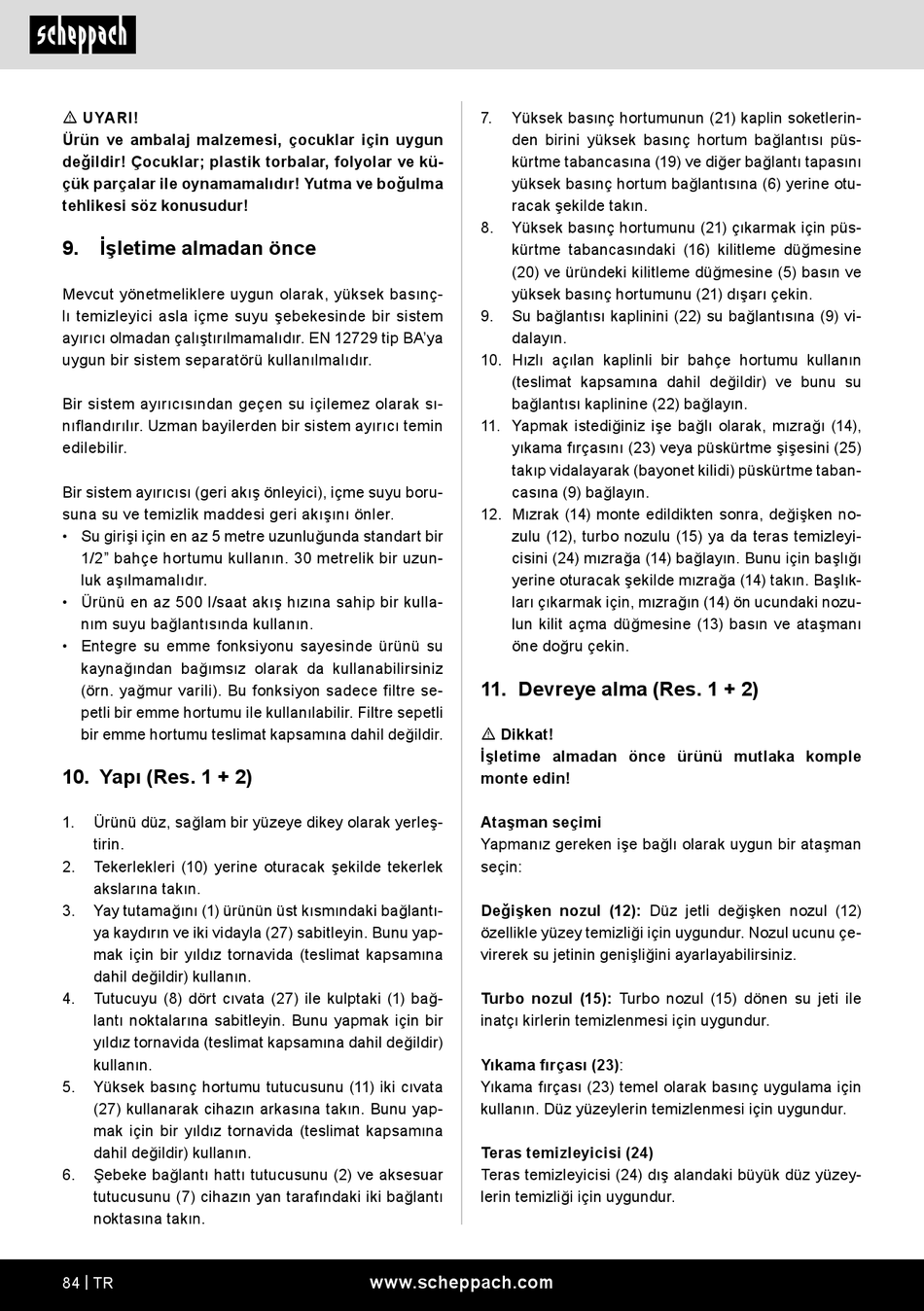

İşletime Almadan Önce; Yapı (Res. 1 + 2); Devreye Alma (Res. 1 + 2) - Scheppach Hpc1600-Kit Originalbetriebsanleitung

m UYARI!
Ürün ve ambalaj malzemesi, çocuklar için uygun
değildir! Çocuklar; plastik torbalar, folyolar ve kü-
çük parçalar ile oynamamalıdır! Yutma ve boğulma
tehlikesi söz konusudur!
9. İşletime almadan önce
Mevcut yönetmeliklere uygun olarak, yüksek basınç-
lı temizleyici asla içme suyu şebekesinde bir sistem
ayırıcı olmadan çalıştırılmamalıdır. EN 12729 tip BA'ya
uygun bir sistem separatörü kullanılmalıdır.
Bir sistem ayırıcısından geçen su içilemez olarak sı-
nıflandırılır. Uzman bayilerden bir sistem ayırıcı temin
edilebilir.
Bir sistem ayırıcısı (geri akış önleyici), içme suyu boru-
suna su ve temizlik maddesi geri akışını önler.
• Su girişi için en az 5 metre uzunluğunda standart bir
1/2" bahçe hortumu kullanın. 30 metrelik bir uzun-
luk aşılmamalıdır.
• Ürünü en az 500 l/saat akış hızına sahip bir kulla-
nım suyu bağlantısında kullanın.
• Entegre su emme fonksiyonu sayesinde ürünü su
kaynağından bağımsız olarak da kullanabilirsiniz
(örn. yağmur varili). Bu fonksiyon sadece filtre se-
petli bir emme hortumu ile kullanılabilir. Filtre sepetli
bir emme hortumu teslimat kapsamına dahil değildir.
10. Yapı (Res. 1 + 2)
1. Ürünü düz, sağlam bir yüzeye dikey olarak yerleş-
tirin.
2. Tekerlekleri (10) yerine oturacak şekilde tekerlek
akslarına takın.
3. Yay tutamağını (1) ürünün üst kısmındaki bağlantı-
ya kaydırın ve iki vidayla (27) sabitleyin. Bunu yap-
mak için bir yıldız tornavida (teslimat kapsamına
dahil değildir) kullanın.
4. Tutucuyu (8) dört cıvata (27) ile kulptaki (1) bağ-
lantı noktalarına sabitleyin. Bunu yapmak için bir
yıldız tornavida (teslimat kapsamına dahil değildir)
kullanın.
5. Yüksek basınç hortumu tutucusunu (11) iki cıvata
(27) kullanarak cihazın arkasına takın. Bunu yap-
mak için bir yıldız tornavida (teslimat kapsamına
dahil değildir) kullanın.
6. Şebeke bağlantı hattı tutucusunu (2) ve aksesuar
tutucusunu (7) cihazın yan tarafındaki iki bağlantı
noktasına takın.
84 | TR
7. Yüksek basınç hortumunun (21) kaplin soketlerin-
den birini yüksek basınç hortum bağlantısı püs-
kürtme tabancasına (19) ve diğer bağlantı tapasını
yüksek basınç hortum bağlantısına (6) yerine otu-
racak şekilde takın.
8. Yüksek basınç hortumunu (21) çıkarmak için püs-
kürtme tabancasındaki (16) kilitleme düğmesine
(20) ve üründeki kilitleme düğmesine (5) basın ve
yüksek basınç hortumunu (21) dışarı çekin.
9. Su bağlantısı kaplinini (22) su bağlantısına (9) vi-
dalayın.
10. Hızlı açılan kaplinli bir bahçe hortumu kullanın
(teslimat kapsamına dahil değildir) ve bunu su
bağlantısı kaplinine (22) bağlayın.
11. Yapmak istediğiniz işe bağlı olarak, mızrağı (14),
yıkama fırçasını (23) veya püskürtme şişesini (25)
takıp vidalayarak (bayonet kilidi) püskürtme taban-
casına (9) bağlayın.
12. Mızrak (14) monte edildikten sonra, değişken no-
zulu (12), turbo nozulu (15) ya da teras temizleyi-
cisini (24) mızrağa (14) bağlayın. Bunu için başlığı
yerine oturacak şekilde mızrağa (14) takın. Başlık-
ları çıkarmak için, mızrağın (14) ön ucundaki nozu-
lun kilit açma düğmesine (13) basın ve ataşmanı
öne doğru çekin.

11. Devreye alma (Res. 1 + 2)

m Dikkat!
İşletime almadan önce ürünü mutlaka komple
monte edin!
Ataşman seçimi
Yapmanız gereken işe bağlı olarak uygun bir ataşman
seçin:
Değişken nozul (12): Düz jetli değişken nozul (12)
özellikle yüzey temizliği için uygundur. Nozul ucunu çe-
virerek su jetinin genişliğini ayarlayabilirsiniz.
Turbo nozul (15): Turbo nozul (15) dönen su jeti ile
inatçı kirlerin temizlenmesi için uygundur.
Yıkama fırçası (23):
Yıkama fırçası (23) temel olarak basınç uygulama için
kullanın. Düz yüzeylerin temizlenmesi için uygundur.
Teras temizleyicisi (24)
Teras temizleyicisi (24) dış alandaki büyük düz yüzey-
lerin temizliği için uygundur.
www.scheppach.com
