Fritz Kübler GmbH

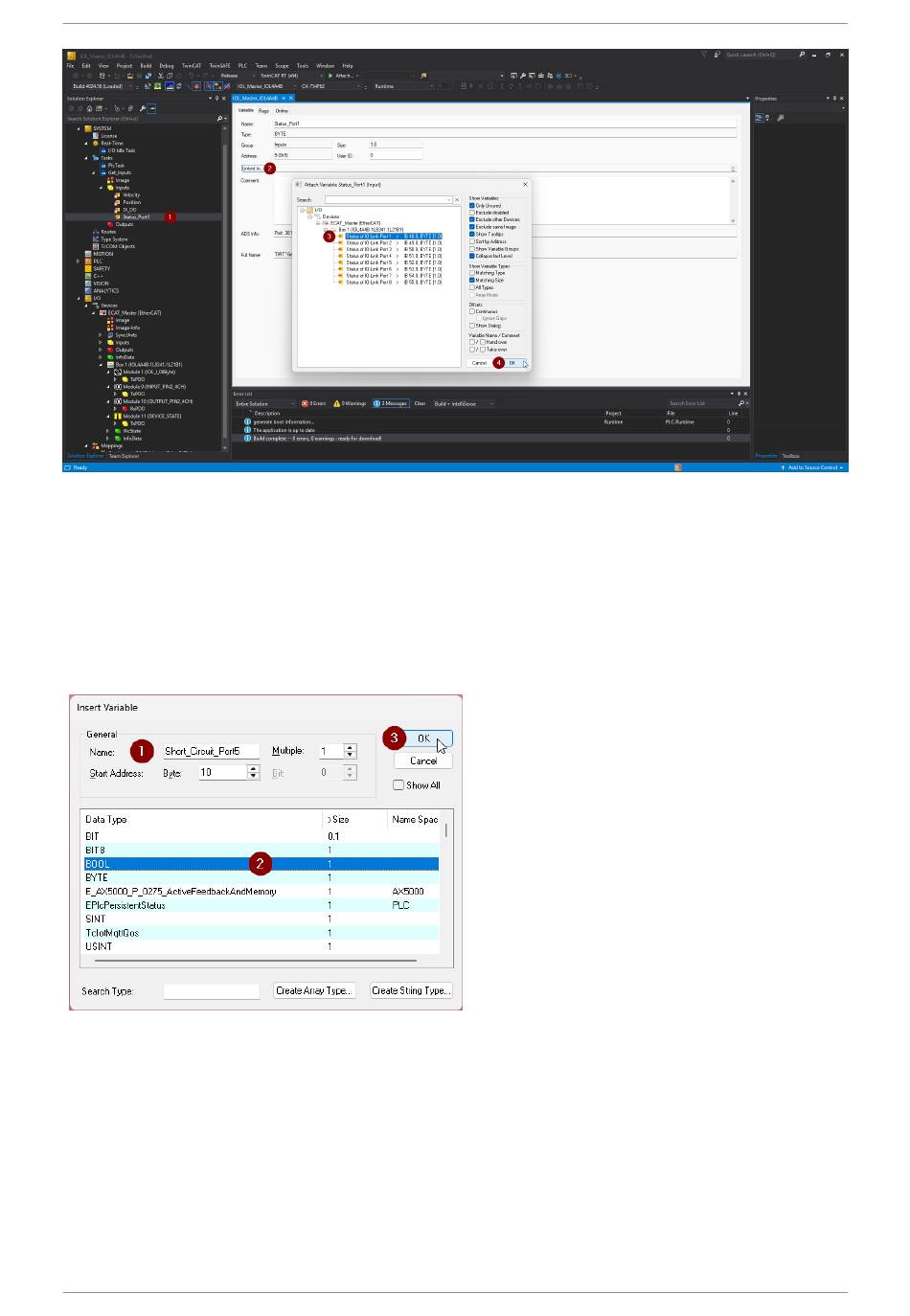

Abb. 23: Variablen anlegen
Gleichermaßen gehen Sie auch vor um den Port Class B Status von Pin 2 und 5 zu
überwachen.
Fügen Sie die Variable hinzu indem Sie mit Rechtsklick unter „Inputs" auf
„Add new Item..." klicken.
Vergeben Sie im folgenden Dialog den Namen „Short_Circuit_Port5" und den Dateityp
„BOOL". Abschließend klicken Sie auf „OK".
Abb. 24: Variablen anlegen
Nun kann die erstellte Variable mit dem jeweiligen Eingang verknüpft werden.
Doppelklicken Sie dazu auf die Variable und wählen "Linked to..."
Um den Portstatus von Port 5 zu überwachen wählen Sie nun
„X5P2 Supply Short Circuit(NC)" und bestätigen mit „OK".
D000085235.0001 - 0A
6 Inbetriebnahme und Bedienung
IMG-ID: 413172235
IMG-ID: 413231115
DE | 37
