Fritz Kübler GmbH

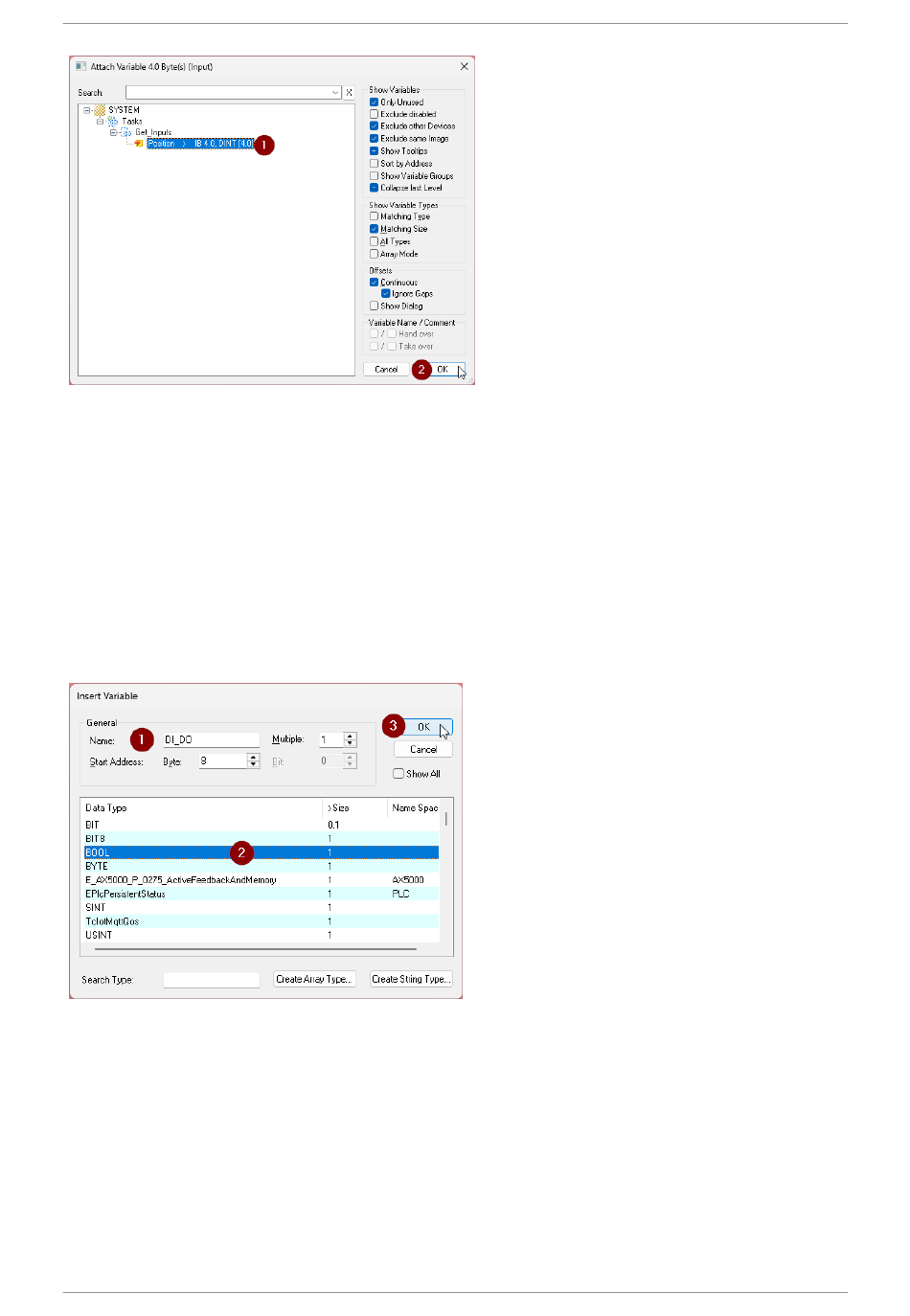

Abb. 19: Variablen anlegen
Widerholen Sie diesen Vorgang für sämtliche Variablen die Sie anlegen möchten.
Um mit Feldgeräten im SIO Modus kommunizieren zu können, werden nun Variablen erstellt die
sich auf die SIO Signale der Class A Ports beziehen.
Fügen Sie die Variable hinzu indem Sie mit Rechtsklick unter „Inputs" auf
„Add new Item..." klicken.
Vergeben Sie im folgenden Dialog den Namen und den Dateityp „BOOL". Abschließend klicken
Sie auf „OK".
Abb. 20: Variablen anlegen
Anschließend kann die erstellte Variable mit dem jeweiligen Eingang verknüpft werden.
Doppelklicken Sie dazu auf die Variable und wählen „Linked to..."
Im vorliegenden Beispiel soll ein Binärsignal am Port 4 empfangen werden.
Dazu wählen Sie „X4P2 Input" und bestätigen mit „OK".
D000085235.0001 - 0A
6 Inbetriebnahme und Bedienung
IMG-ID: 417621515
IMG-ID: 413224715
DE | 35
