4 Technische Daten

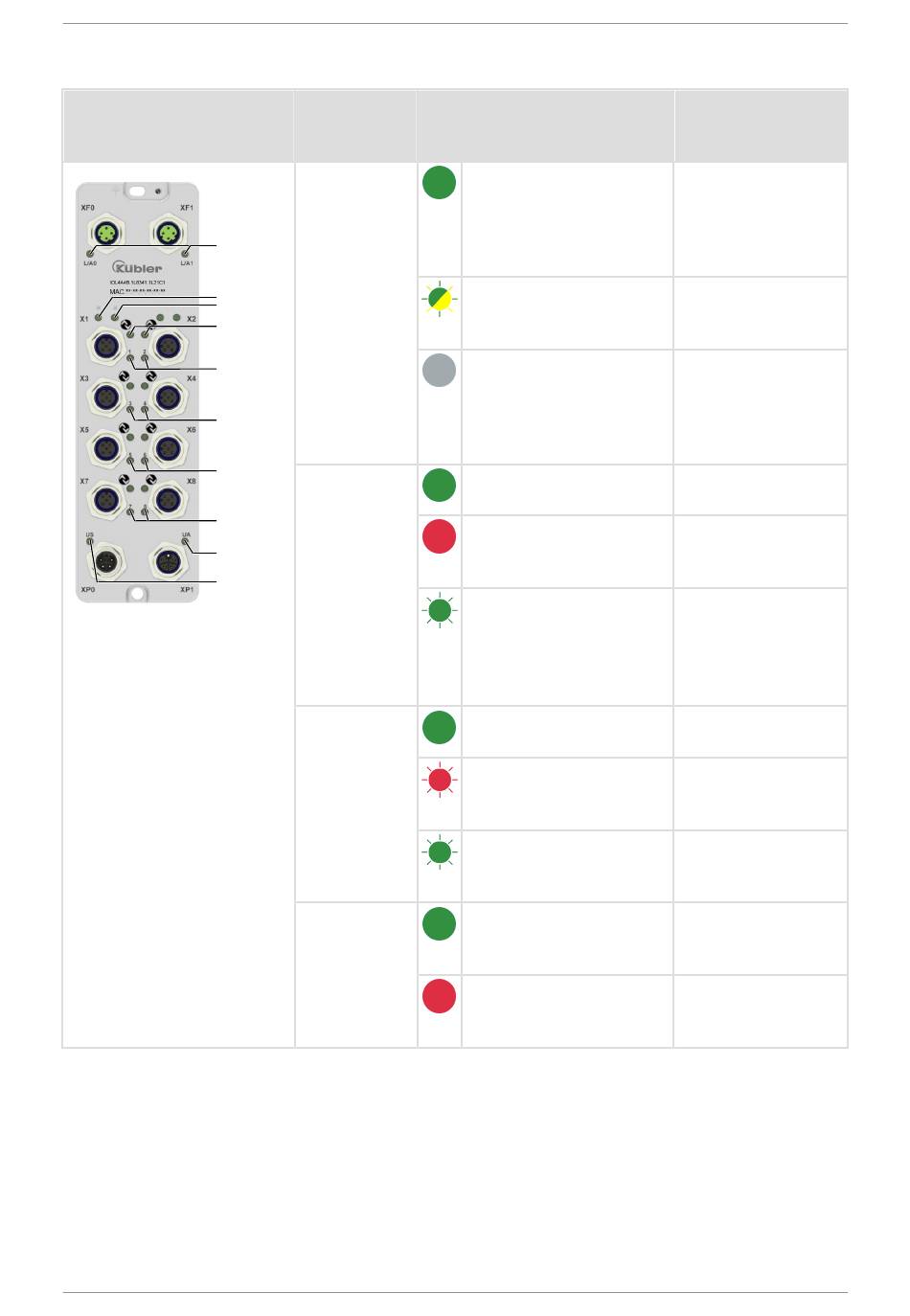

4.2.3 Beschreibung LEDs IOL4A4B
L/AO,
LA1
SF
BF
(1...8)
DI/DO
DI/DO
L2+
L2+
Us
Ua
20 | DE
LED
Status
Kurzzei-
Beschreibung
chen
L/A0, L/A1
Ethernet
Kommuni-
kation
CQ
SF
(Fehler
System)
BF
(Fehler Bus)
DI/DO
(Class A)
2L+
(Class B)
Dauerlicht grün:
Verbindung hergestellt,
Daten werden nicht
ausgetauscht.
Blinken grün/gelb:
Verbindung hergestellt,
Datenaustausch aktiv
Aus: Keine Verbindung
Dauerlicht grün:
Normalzustand
Dauerlicht rot:
Ausfall des Moduls
Blinken grün:
Modul nicht konfiguriert
Dauerlicht grün:
Normalzustand
Blinken rot:
Datenunterbrechung
Blinken grün:
keine Datenverbindung
Dauerlicht grün: Signal /
Spannung liegt an Pin 2
an
Dauerlicht rot:
Kurzschluss /
überhöhter Strom
Fritz Kübler GmbH
Lösung
Überprüfen Sie die
Netzwerkver-
bindung vom IO-
Link Master zur
Steuerung
Überprüfen Sie die
Netzwerkverbindun
g vom IO-Link
Master zur
Steuerung
Überprüfen Sie, ob
der IO-Link-Master
angeschlossen ist
Überprüfen Sie die
Konfiguration im
Programm und den
PLC -Download-
Status
Überprüfen Sie die
Netzwerkverbindun
g zur Steuerung
Überprüfen Sie die
Netzwerkverbindun
g zur Steuerung
Angeschlossenes
Gerät bzw. Pin 2
prüfen
D000085235.0001 - 0A
