6 Inbetriebnahme und Bedienung

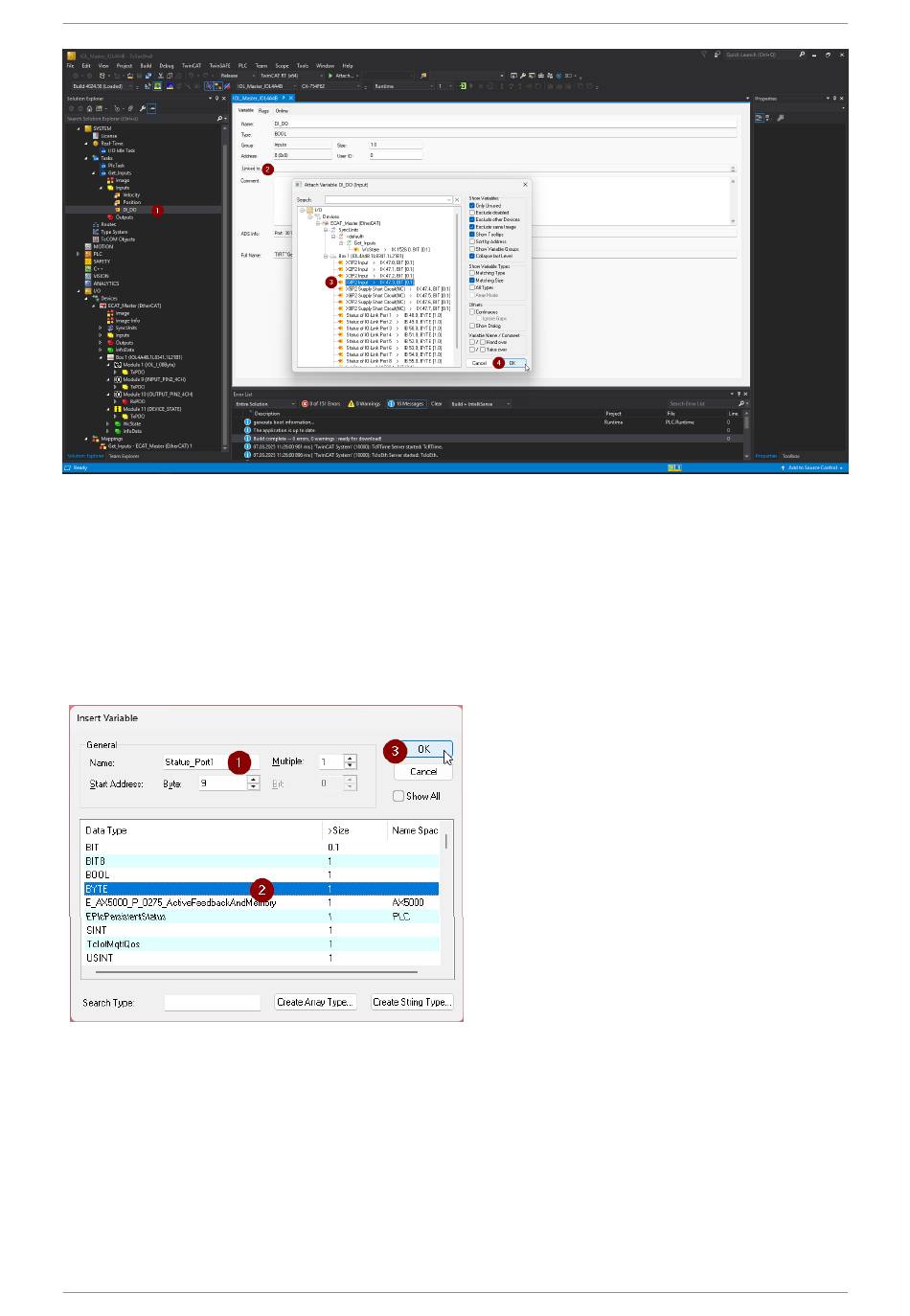

Abb. 21: Variablen anlegen
Der IO-Link Status kann pro Port überwacht werden.
Legen Sie hierzu eine neue Eingangsvariable an.
Fügen Sie die Variable hinzu indem Sie mit Rechtsklick unter Inputs auf „Add new Item..."
klicken. Im diesem Fall soll Port 1 überwacht werden.
Vergeben Sie im folgenden Dialog den Namen „Status_Port1" und den Dateityp „BYTE".
Abschließend klicken Sie auf „OK".
Abb. 22: Variablen anlegen
Nun kann die erstellte Variable mit dem jeweiligen Eingang verknüpft werden.
Doppelklicken Sie dazu auf die Variable und wählen „Linked to..."
Um den Portstatus von Port 1 zu überwachen wählen Sie nun „Status of IO-
Link Port 1" und bestätigen mit „OK".
36 | DE
