Funktionsbeschreibung
Function Description
Technische Daten
Technical Data
Hubsäule 8 200x170 synchro/memory
Hubsäule 8 200x170
synchro/memory
Die Hubsäule 8 200x170 synchro/memory dient zur
Höhenverstellung von Tischen oder anderen Verstellauf-
gaben ähnlicher Art.
Die Hubsäule kann als einzelne Hubsäule oder in Kom-
bination mehrerer Hubsäulen (Betriebsart synchro) ein-
gesetzt werden.
Die memory-Funktion dient zum Speichern von ver-
schiedenen Höheneinstellungen, z. B. bei Benutzung der
Hubsäule in verschiedenen sich wiederholenden Ar-
beitsabläufen.
Der Antrieb erfolgt durch einen Niederspannungsmotor.
Die Leistungs- und Steuerelektronik ist vollständig in
der Säule integriert. Bedient wird die Säule über einen
Handschalter vom Typ synchro/memory (Best.-Nr.
0.0.471.06). Zum Einbau der Säule in eine Konstruktion
stehen vier Schraubkanäle M10 im Innen- und vier
Schraubkanäle M8 im Außenprofil sowie für die Befesti-
gung von Anbauteilen im Außenprofil Nuten der Profil-
baureihe 8 zur Verfügung. Innerhalb dieser Profilnuten
können alle Verbindungselemente des item MB System-
baukastens zur Anwendung kommen, die zur Verbin-
dung von Profilkonstruktionen geeignet sind. Eine me-
chanische Bearbeitung der Profile darf nicht vorgenom-
men werden.
Der Anlauf- sowie der Haltevorgang erfolgen mit einer
linearen Beschleunigungs- bzw. Bremsrampe. Bei Errei-
chung einer Endlage (oben oder unten) wird die Bewe-
gung durch die Betätigung des jeweiligen Endschalters
abrupt gestoppt. Bei einem Halt zwischen den Endlagen
ist ein verzögerter Haltepunkt zu berücksichtigen.

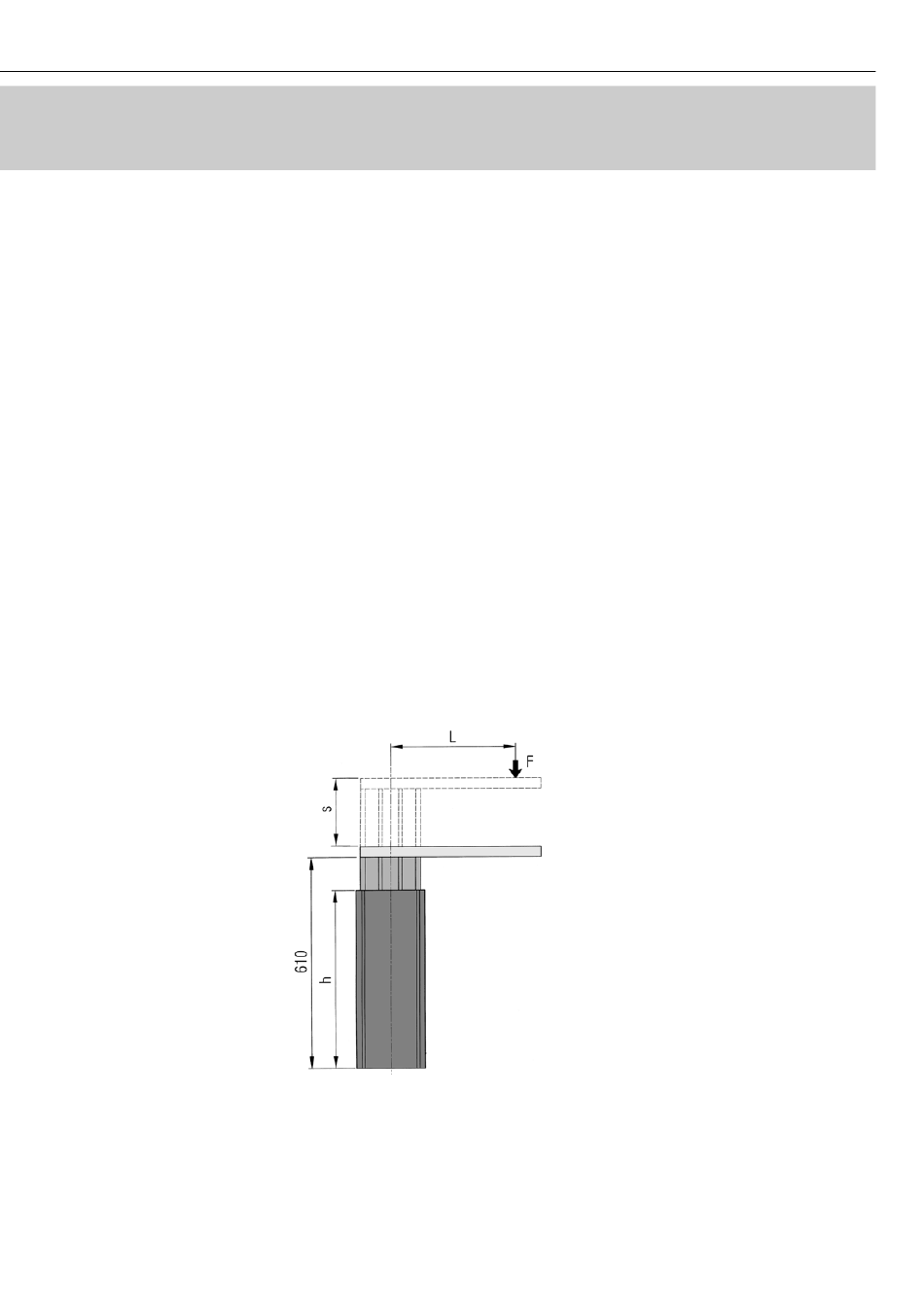

Fuß h
585 mm
Hub s
490 mm
Lastmoment FxL
220 Nm
Max. Druckbelastung
1000 N
Hubgeschwindigkeit
35 mm/s
Leistung Einbautrafo
207 VA
Primärabsicherung
1,6 A T / 230 V~
Betriebstemperatur
-20°C/+60°C
Gewicht
21 kg
Geräuschemission
56 dB(A)
Lifting Column 8 200x170 synchro/memory
Lifting Column 8 200x170
synchro/memory
The Synchro/memory Version Lifting Column 8
200x170 is used for the height adjustment of tables or
similar adjustment tasks.
This Lifting Column can be used as a stand-alone lifting
column or in conjunction with a number of Lifting
Columns (in the synchro mode).
The memory function allows various height settings to
be stored e.g. where the column is used for a sequence
of repeated operations at different settings.
It is driven by a low-voltage motor. Power and
positioning electronics are completely integrated in the
column. The column is controlled by means of a hand
held control (synchro/memory-version Order-No.
0.0.471.06)
The Lifting Column is installed using the four M10
tapped holes on the inner profile and the four M8 tapped
holes on the outer profile. Use the Line 8 Profile
Grooves for attaching Line 8 Profiles and accessories.
Any item MB Building Kit fasteners designed for linking
profile constructions can be used. Machining of the
columns or profiles making up the column is strictly
forbidden and will invalidate the manufacturer's
warranty.
Both start-and stop-processes occur with a linear
acceleration and braking respectively. The motion is
immediately interrupted through operation of the
corresponding limit switch when one of the end
positions (top or bottom) has been reached. For all other
positions between the end positions there is a
deceleration of the motion before the stop.
base height h
stroke s
bending moment FxL
maximum lifting force
lifting speed
capacity of built-in transformer
primary phase protection
operating temperature
weight
sound emission
585 mm
490 mm
220 Nm
1000 N
35 mm/s
207 VA
1.6 A T / 230 V AC
3.25 A T / 115 V AC
-20°C/+60°C
21 kg
56 dB(A)
7
