B. Braun PERFUSOR-secura FT Serviceanleitung Seite 54

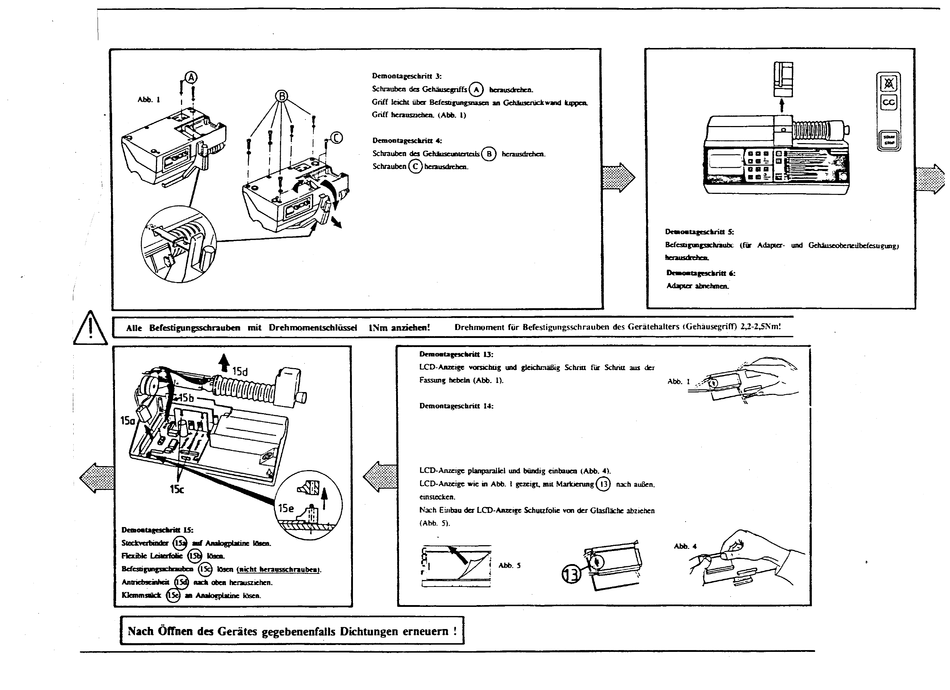

Demontageschritt 3:
Schrauben des Gehi giffs(A) herausdreh
Gniff leicht iiber Befesugungsnasen an Gehdusenick wand kippen.
Griff herauszichen. (Abb. 1)
Demontageschritt 4:
Schrauben des Gehi teils(B)) h e r a u s d r e h
Schrauben ©) herausdrehen.
Demostageschritt S:
Befestigungxechraubc (fir Adapter- und Gehauseobencilbefesugung)
herausdrehen.
Demoatageschritt 6:
Adapter abnehmen.
/\ Alle Befestigungsschrauben mit Drehmomentschlussei Nm anziehen! Drehmoment fir Befestigungsschrauben des Geratehalters (Gehausegriff) 2,2-2,5Nm!
Demontageschritt 13:
4 15d LCD-Anzeige vorsichtig und gleichmaSig Schrim fir Schriu aus der aN
Fassung hebeln (Abb. 1). Abb. 1 7%
Demontageschritt 14:
LCD-Anzeige wie in Abb. | gezeigt, mit Markierung (13) nach auGen.
einstecken.
Nach E:ibau der LCD-Anzeige Schutzfolie von der Glasflache abziehen
(Abb. 5).
Demonatageschritt 15:
Steckverbinder (3 auf Analogplatine idsen.
Befestigungsschrauben (59 Wsen (nicht herausschraubes).
Anuriebseinheit nach oben herauszichen.
Klemmsuick an Analogpiatine Kisen.
Nach Offnen des Gerates gegebenenfalls Dichtungen erneuern !
