Cablaggio elettrico e applicazione

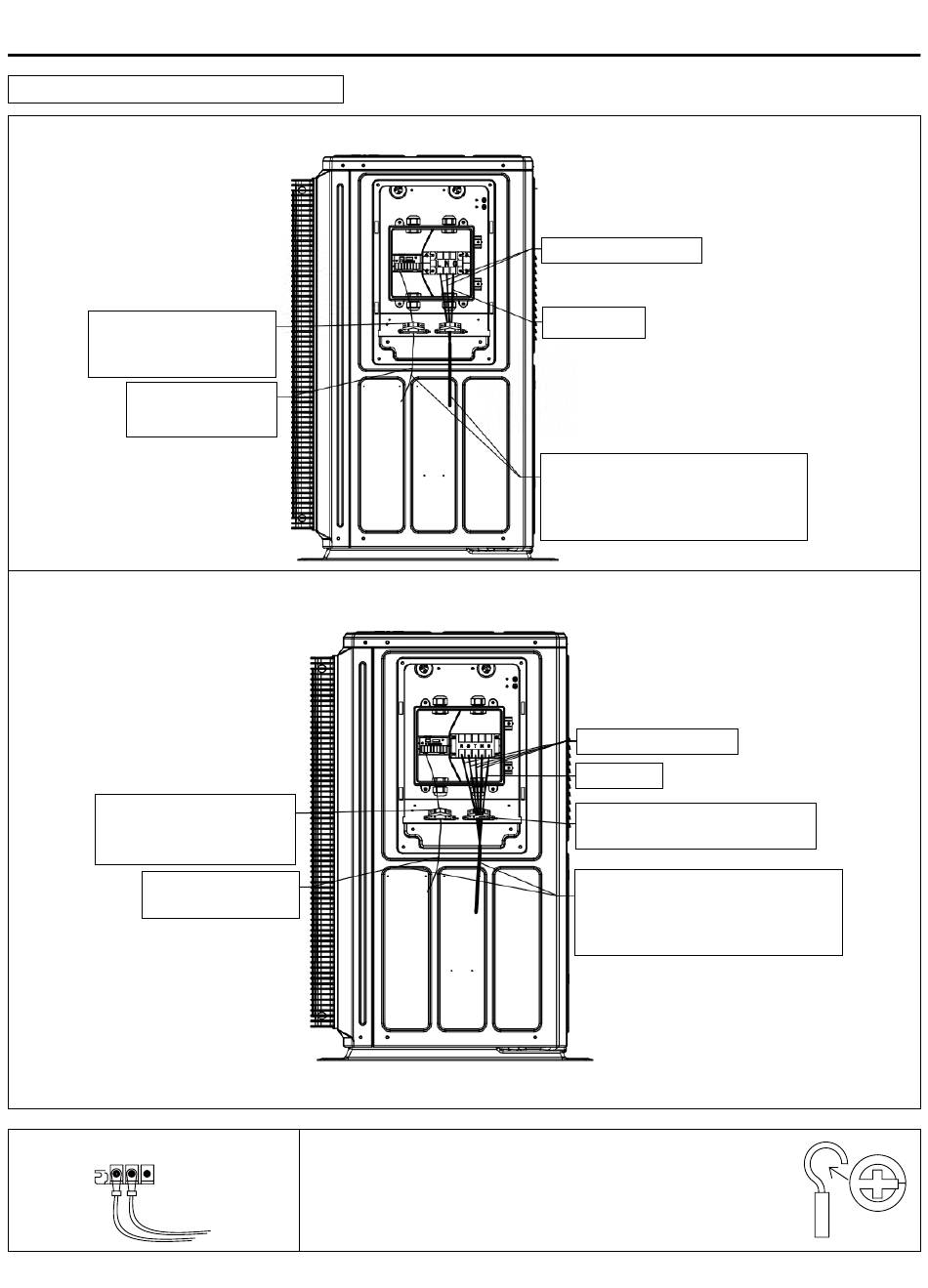

Schema elettrico del dispositivo esterno
AW042HUGHA/AW062HUGHA/AW082HUGHA/AW102HUGHA/AW122HVGHA/AW142HVGHA/AW162HVGHA
Fissaggio della linea di
comunicazione con una
clip per cavi
Linea di
comunicazione
AW10NHUGHA/AW12NHVGHA/AW14NHVGHA/AW16NHVGHA
Fissaggio della linea di
comunicazione con una clip
per cavi
Linea di
comunicazione
Esempio di installazione terminale
Se si utilizzano più fili flessibili, collegare il terminale di tipo O
durante l'installazione. In caso contrario, la parte di crimpatura
del terminale genererà un calore anomalo. Se nel cablaggio
viene utilizzato un filo unipolare, è possibile collegarlo
direttamente come mostrato in figura.
36
Cavo di alimentazione
Filo di terra
Le linee elettriche e le linee di
comunicazione devono essere avvolte
in filo ignifugo e resistente alle alte
temperature
Cavo di alimentazione
Filo di terra
Fissaggio della linea di alimentazione
con una clip per cavi
Le linee elettriche e le linee di
comunicazione devono essere avvolte
in filo ignifugo e resistente alle alte
temperature
