Okablowanie elektryczne i jego zastosowanie

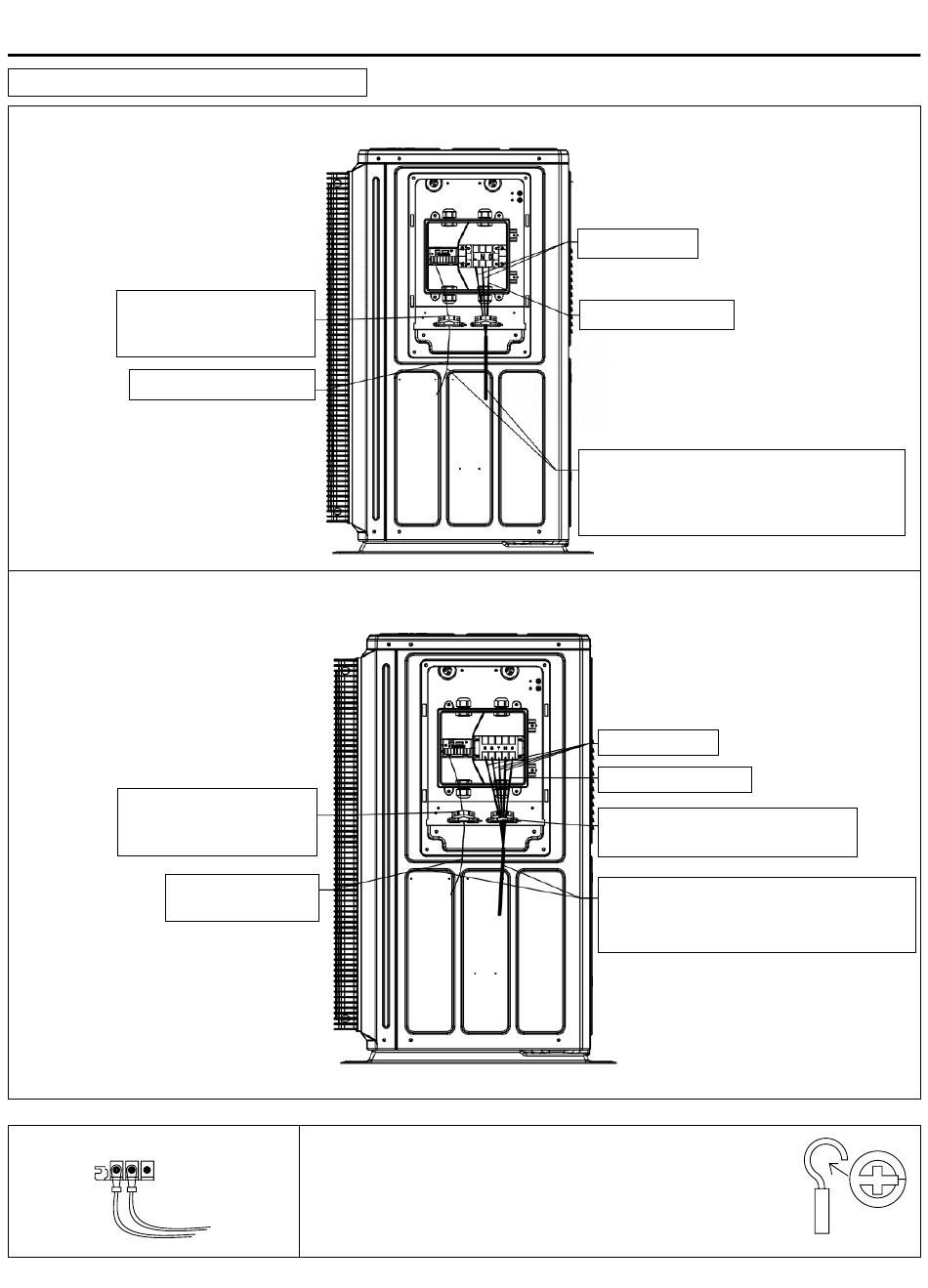

Schemat elektryczny jednostki zewnętrznej
AW042HUGHA/AW062HUGHA/AW082HUGHA/AW102HUGHA/AW122HVGHA/AW142HVGHA/AW162HVGHA
Mocowanie przewodu
komunikacyjnego za
pomocą klipsa
Przewód komunikacyjny
AW10NHUGHA/AW12NHVGHA/AW14NHVGHA/AW16NHVGHA
Mocowanie przewodu
komunikacyjnego za
pomocą klipsa
Przewód
komunikacyjny
Przykład instalacji zacisków
W przypadku stosowania wielosplotowych przewodów elastycznych
należy podczas montażu zacisnąć zacisk typu O podczas instalacji.
W przeciwnym razie może to spowodować nieprawidłowe nagrzewanie
się części zaciskającej zacisk. Jeśli w okablowaniu zastosowano
przewody jednożyłowe, można je podłączyć bezpośrednio w sposób
pokazany na schemacie.
36
Kabel zasilający
Przewód uziemiający
Przewody elektryczne, komunikacyjne muszą
być ognioodporne i owijki przewodów
odporne na wysoką temperaturę.
Kabel zasilający
Przewód uziemiający
Mocowanie przewodów zasilających
za pomocą klipsa
Przewody elektryczne, komunikacyjne muszą
być ognioodporne i owijki przewodów
odporne na wysoką temperaturę.
