Elektrische bedrading en toepassing

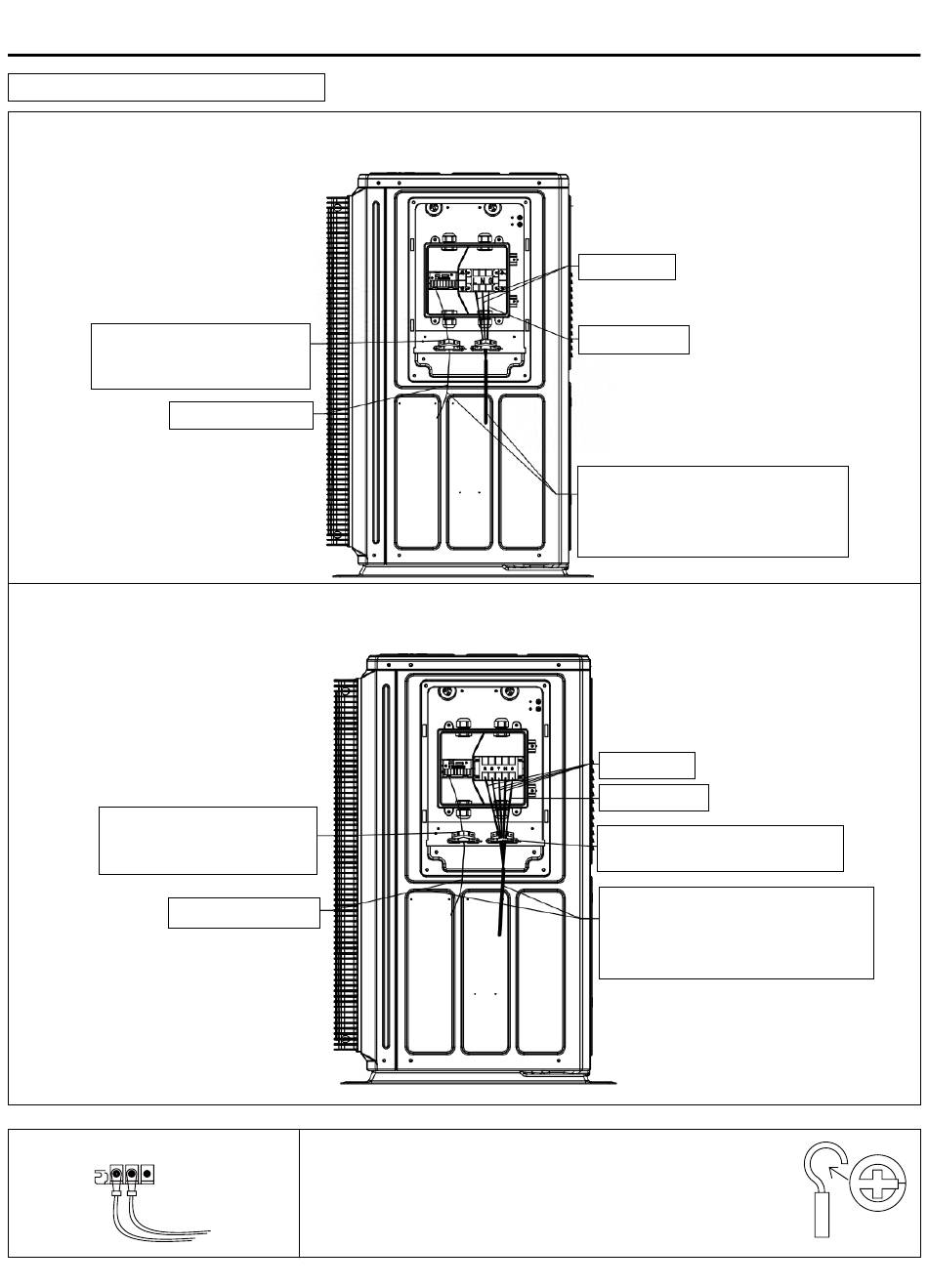

Elektrisch aansluitschema buitenunit
AW042HUGHA/AW062HUGHA/AW082HUGHA/AW102HUGHA/AW122HVGHA/AW142HVGHA/AW162HVGHA
Bevestiging van de
communicatie lijn met een
draadklem
Communicatielijn
AW10NHUGHA/AW12NHVGHA/AW14NHVGHA/AW16NHVGHA
Bevestiging van de
communicatie lijn met een
draadklem
Communicatielijn
Voorbeeld van terminalinstallatie
Bij gebruik van meeraderige flexibele geleiders moeten de
O-aansluitingen tijdens de installatie worden gekrompen. Gebeurt
dat niet, dan wordt het gekrompen deel van de terminal abnormaal
warm. Indien voor de bedrading eenaderige bedrading wordt gebruikt,
kunnen de aansluitingen rechtstreeks worden gemaakt zoals
aangegeven in het schema.
36
Stroomkabel
Aardingsdraad
Stroomkabels en communicatielijnen
moeten vlamvertragend en tegen hoge
temperaturen bestand draadomhulsel
bevatten
Stroomkabel
Aardingsdraad
Bevestiging van de voedingskabel
met een draadklem
Stroomkabels en communicatielijnen
moeten vlamvertragend en tegen hoge
temperaturen bestand draadomhulsel
bevatten
