Instrucciones de instalación

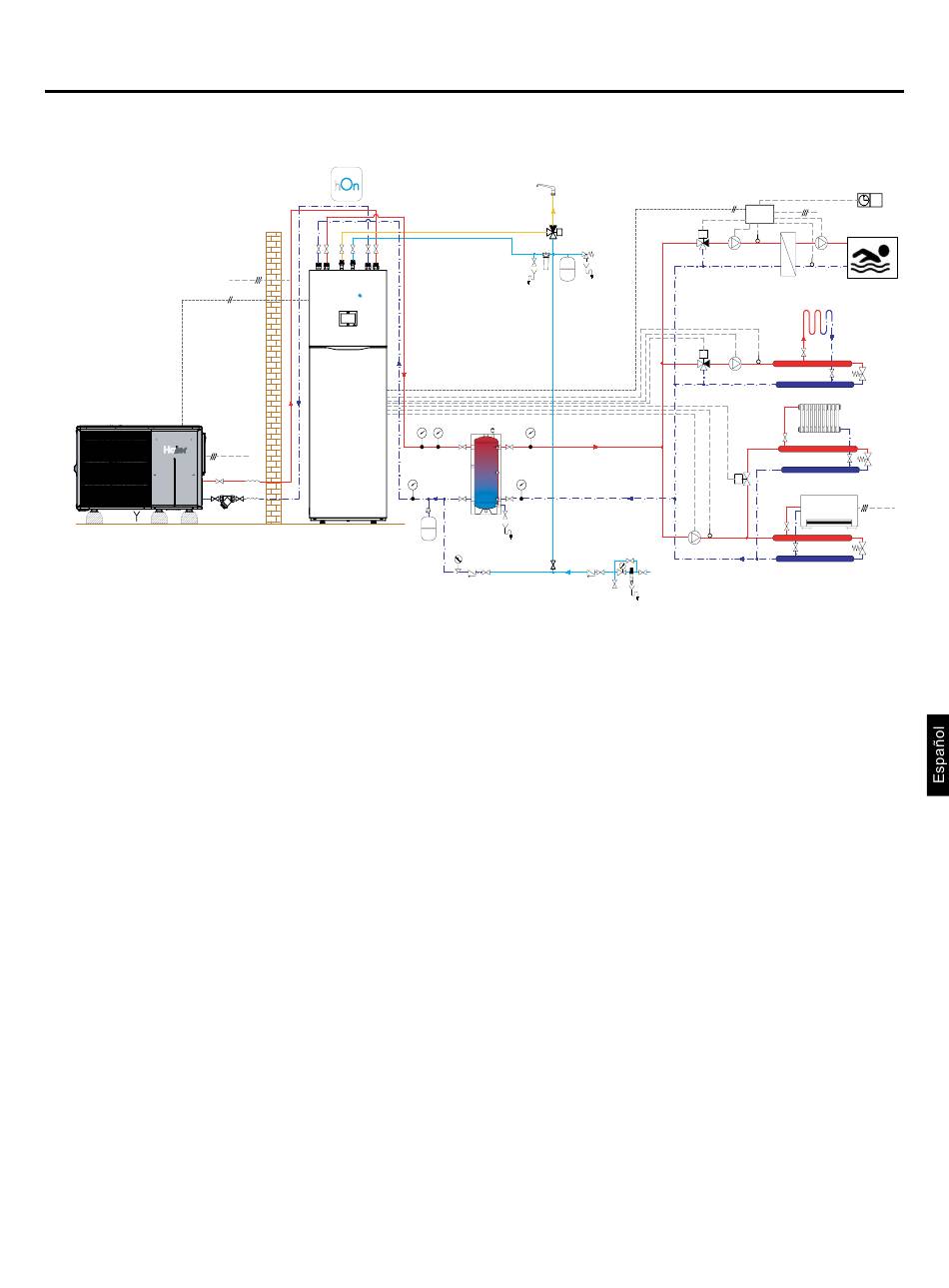

(5) Requisitos y recomendaciones para circuitos hidráulicos
OUTDOOR UNIT
230 Vac
DEFAULT Y FILTER
Si la zona 1 (radiadores, ventiloconvector) y la zona 2 (calefacción por suelo radiante) están instaladas al mismo tiempo,
o si sólo está instalada la zona 1 (radiadores, ventiloconvector), la válvula de cierre de la calefacción por suelo radiante
debe estar situada delante del radiador de la zona 1.
Si la zona 1 (ventiloconvector) y la zona 2 (calefacción por suelo radiante) están instaladas al mismo tiempo, la válvula
de cierre de calefacción por suelo radiante debe colocarse delante de la zona 2 (calefacción por suelo radiante).
230 Vac
DEFAULT
RC & WIFI
AIO
3 WAY VALVE, 200
LITERS TANK
INSIDE
BUFFER TANK
T P T
T T
25
RT
SP
230 Vac
ATW-A02
M
WATER
SENSOR 3
WATER
SENSOR 4
ZONE 2
M
WATER
SENSOR 2
ZONE 1
M
ZONE 1
230 Vac
WATER
SENSOR 1
