4 Geräte- und Funktionsbeschreibung
4.1

Funktionsprinzip

Wärmepumpenanlagen bestehen aus getrennten Kreis-
läufen, in denen Flüssigkeiten oder Gase die Wärme von
der Wärmequelle zum Heizungssystem transportieren.
Da diese Kreisläufe mit unterschiedlichen Medien (Sole/
Wasser, Kältemittel und Heizungswasser) arbeiten, sind
sie über Wärmetauscher miteinander gekoppelt. In die-
sen Wärmetauschern geht Wärme von einem Medium
mit hoher Temperatur auf ein Medium mit niedrigerer
Tempe ra tur über.
Die Vaillant Wärmepumpe geoTHERM exclusiv wird mit
der Wärmequelle Erdwärme gespeist.

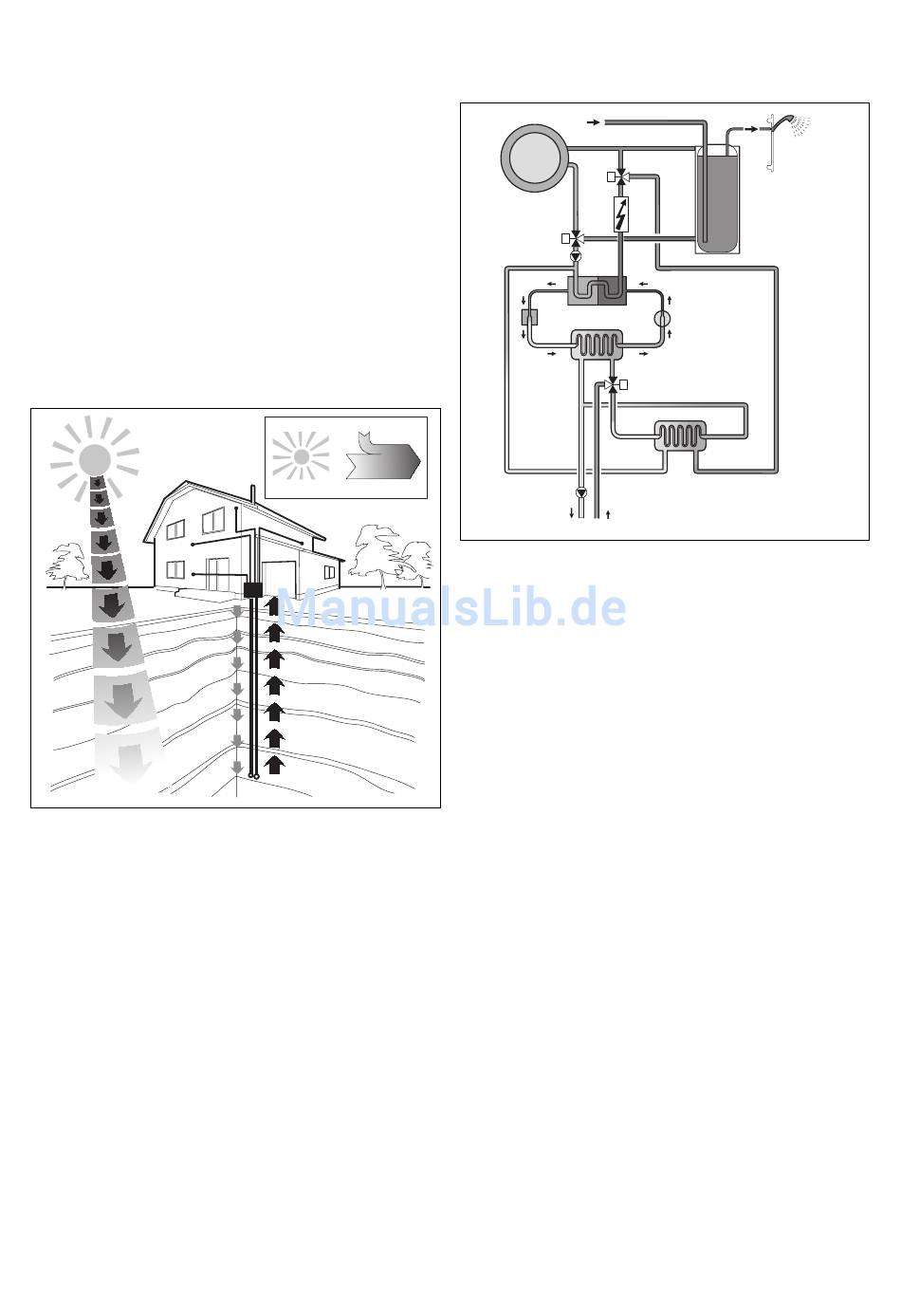

Abb. 4.1 Nutzung der Wärmequelle Erdwärme
Bedienungsanleitung geoTHERM exclusiv VWS
Geräte- und Funktionsbeschreibung 4
1/4 Elektroenergie
3/4 Umweltenergie 4/4 Heizenergie
Abb. 4.2 Funktionsweise der Wärmepumpe
Das System besteht aus getrennten Kreisläufen, die mit-
tels Wärmetauschern miteinander gekoppelt sind. Diese
Kreisläufe sind:
- Der Wärmequellenkreislauf, mit dem die Energie der
- Der Kältemittelkreislauf, mit dem durch Verdampfen,
- Der Heizwasserkreislauf, mit dem die Heizung und die
4.2
Über den Verdampfer (1) ist der Kältemittelkreislauf an
die Erdwärmequelle angebunden und nimmt deren Wär-
meenergie auf. Dabei ändert sich der Aggregatzustand
des Kältemittels, es verdampft. Über den Verflüssiger
(3) ist der Kältemittelkreislauf mit dem Heizsystem ver-
bunden, an das er die Wärme wieder abgibt. Dabei wird
das Kältemittel wieder flüssig, es kondensiert.
Da Wärmeenergie nur von einem Körper höherer Tem-
peratur auf einen Körper niedrigerer Temperatur über-
gehen kann, muss das Kältemittel im Verdampfer eine
niedrigere Temperatur als die Erdwärmequelle besitzen.
Dage gen muss die Temperatur des Kältemittels im Ver-
flüssiger höher als die des Heizungswassers sein, um die
Wärme dort abgeben zu können.
Kaltwasser
Wärmesystem
Umschaltventil
Zusatz-
heizung
Umschaltventil
Heizkreispumpe
3
Verflüssiger
Expansionsventil
Kompressor
4 Verdampfer
1
Mischventil
Solepumpe
Wärmequelle
Wärmequelle zum Kältemittelkreislauf transportiert
wird.
Verdichten, Verflüssigen und Expandieren Wärme an
den Heizwasserkreislauf abgegeben wird.
Warmwasserbereitung im Warmwasserspeicher ge-
speist werden.
Funktionsweise des Kältemittelkreislaufes
Warmwasser
Warmwasser-
speicher
Heizwasserkreislauf
2
Kältemittelkreislauf
Wärmequellenkreislauf
Kühlungswärmetauscher
9
