4 Geräte- und Funktionsbeschreibung
1
2

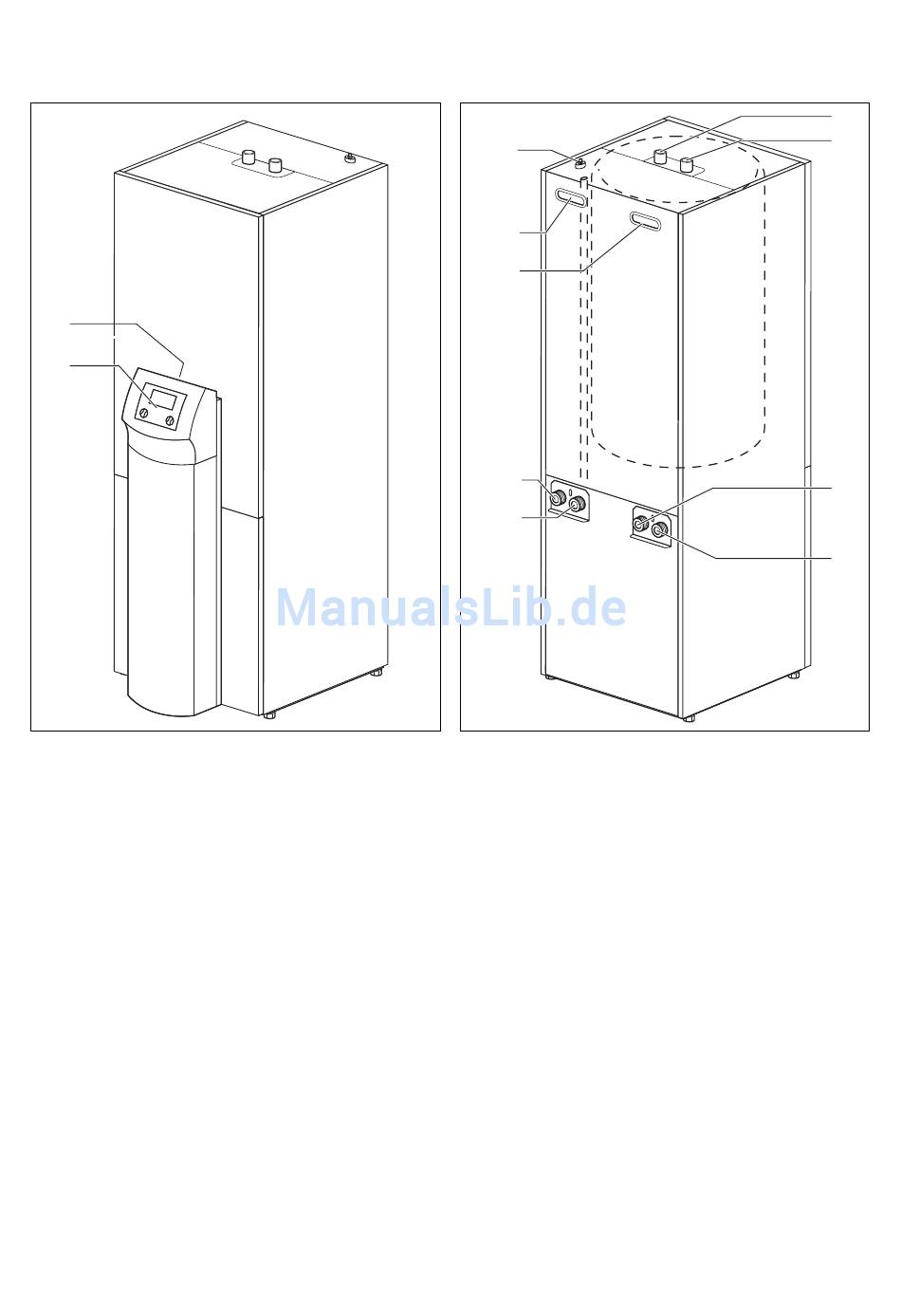

Abb. 4.3 Vorderansicht VWS
Legende zu Abb. 4.3
1 Aufkleber mit Typenbezeichnung der Wärmepumpe
2 Bedienkonsole
12
9
8
7
6
5
Abb. 4.4 Rückansicht VWS
Legende zu Abb. 4.4
1 Warmwasseranschluss Warmwasserspeicher
2 Kaltwasseranschluss Warmwasserspeicher
3 Wärmequelle zur Wärmepumpe
4 Wärmequelle von Wärmepumpe
5 Heizungsrücklauf
6 Heizungsvorlauf
7 Griffmulde
8 Griffmulde/Leitungsdurchführung Elektroanschluss
9 Entlüftung Heizungsvorlauf zum Warmwasserspeicher
Bedienungsanleitung geoTHERM exclusiv VWS
