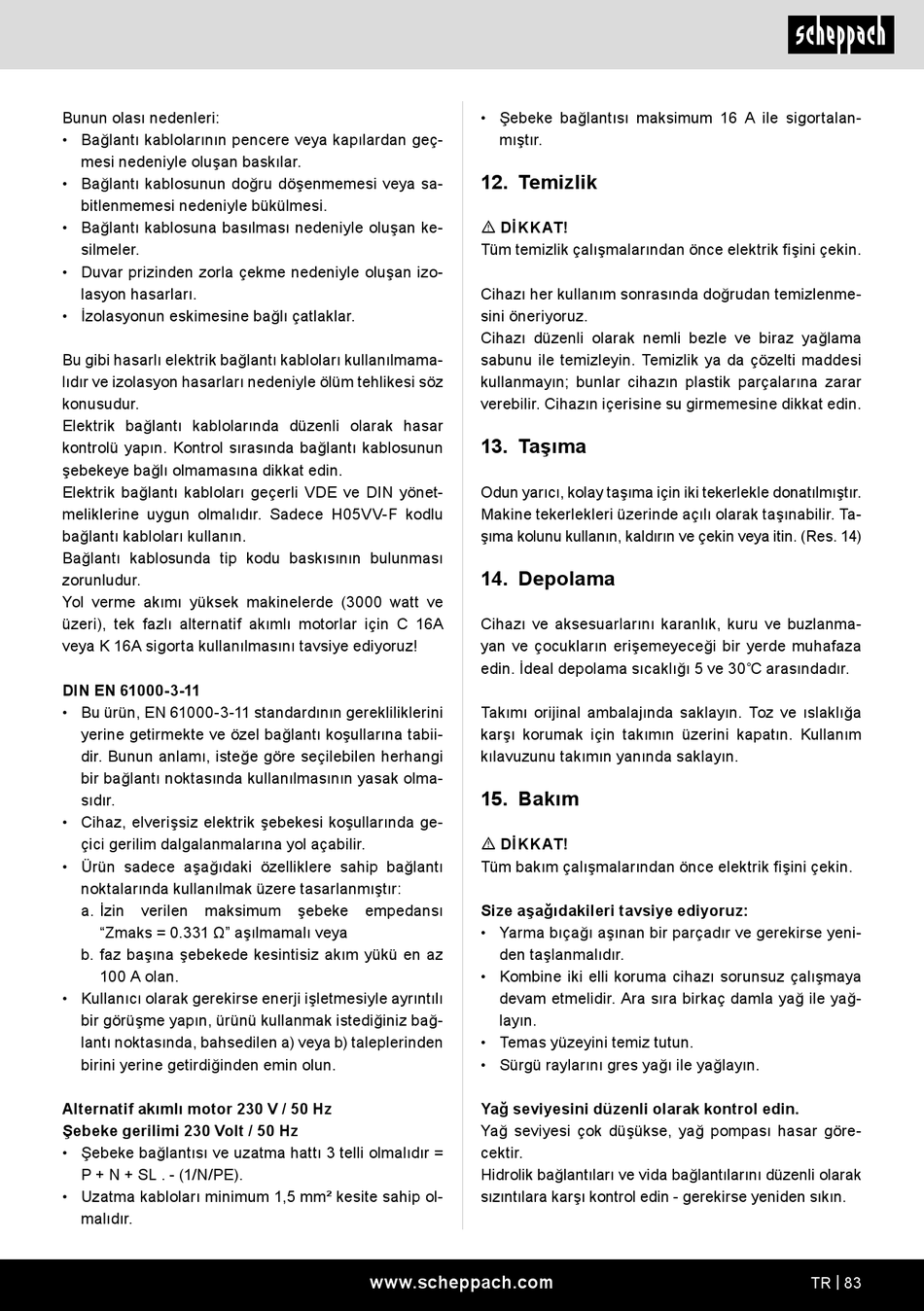

Scheppach HL400 Originalbetriebsanleitung Seite 83

Bunun olası nedenleri:
• Bağlantı kablolarının pencere veya kapılardan geç-
mesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sa-
bitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan ke-
silmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izo-
lasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.
Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-
lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz
konusudur.
Elektrik bağlantı kablolarında düzenli olarak hasar
kontrolü yapın. Kontrol sırasında bağlantı kablosunun
şebekeye bağlı olmamasına dikkat edin.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-
meliklerine uygun olmalıdır. Sadece H05VV-F kodlu
bağlantı kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması
zorunludur.
Yol verme akımı yüksek makinelerde (3000 watt ve
üzeri), tek fazlı alternatif akımlı motorlar için C 16A
veya K 16A sigorta kullanılmasını tavsiye ediyoruz!
DIN EN 61000-3-11
• Bu ürün, EN 61000-3-11 standardının gerekliliklerini
yerine getirmekte ve özel bağlantı koşullarına tabii-
dir. Bunun anlamı, isteğe göre seçilebilen herhangi
bir bağlantı noktasında kullanılmasının yasak olma-
sıdır.
• Cihaz, elverişsiz elektrik şebekesi koşullarında ge-
çici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece aşağıdaki özelliklere sahip bağlantı
noktalarında kullanılmak üzere tasarlanmıştır:
a. İzin verilen maksimum
"Zmaks = 0.331 Ω" aşılmamalı veya
b. faz başına şebekede kesintisiz akım yükü en az
100 A olan.
• Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı
bir görüşme yapın, ürünü kullanmak istediğiniz bağ-
lantı noktasında, bahsedilen a) veya b) taleplerinden
birini yerine getirdiğinden emin olun.
Alternatif akımlı motor 230 V / 50 Hz
Şebeke gerilimi 230 Volt / 50 Hz
• Şebeke bağlantısı ve uzatma hattı 3 telli olmalıdır =
P + N + SL . - (1/N/PE).
• Uzatma kabloları minimum 1,5 mm² kesite sahip ol-
malıdır.
şebeke empedansı
www.scheppach.com
• Şebeke bağlantısı maksimum 16 A ile sigortalan-
mıştır.
12. Temizlik
m DİKKAT!
Tüm temizlik çalışmalarından önce elektrik fişini çekin.
Cihazı her kullanım sonrasında doğrudan temizlenme-
sini öneriyoruz.
Cihazı düzenli olarak nemli bezle ve biraz yağlama
sabunu ile temizleyin. Temizlik ya da çözelti maddesi
kullanmayın; bunlar cihazın plastik parçalarına zarar
verebilir. Cihazın içerisine su girmemesine dikkat edin.
13. Taşıma
Odun yarıcı, kolay taşıma için iki tekerlekle donatılmıştır.
Makine tekerlekleri üzerinde açılı olarak taşınabilir. Ta-
şıma kolunu kullanın, kaldırın ve çekin veya itin. (Res. 14)
14. Depolama
Cihazı ve aksesuarlarını karanlık, kuru ve buzlanma-
yan ve çocukların erişemeyeceği bir yerde muhafaza
edin. İdeal depolama sıcaklığı 5 ve 30˚C arasındadır.
Takımı orijinal ambalajında saklayın. Toz ve ıslaklığa
karşı korumak için takımın üzerini kapatın. Kullanım
kılavuzunu takımın yanında saklayın.
15. Bakım
m DİKKAT!
Tüm bakım çalışmalarından önce elektrik fişini çekin.
Size aşağıdakileri tavsiye ediyoruz:
• Yarma bıçağı aşınan bir parçadır ve gerekirse yeni-
den taşlanmalıdır.
• Kombine iki elli koruma cihazı sorunsuz çalışmaya
devam etmelidir. Ara sıra birkaç damla yağ ile yağ-
layın.
• Temas yüzeyini temiz tutun.
• Sürgü raylarını gres yağı ile yağlayın.
Yağ seviyesini düzenli olarak kontrol edin.
Yağ seviyesi çok düşükse, yağ pompası hasar göre-
cektir.
Hidrolik bağlantıları ve vida bağlantılarını düzenli olarak
sızıntılara karşı kontrol edin - gerekirse yeniden sıkın.
TR | 83
