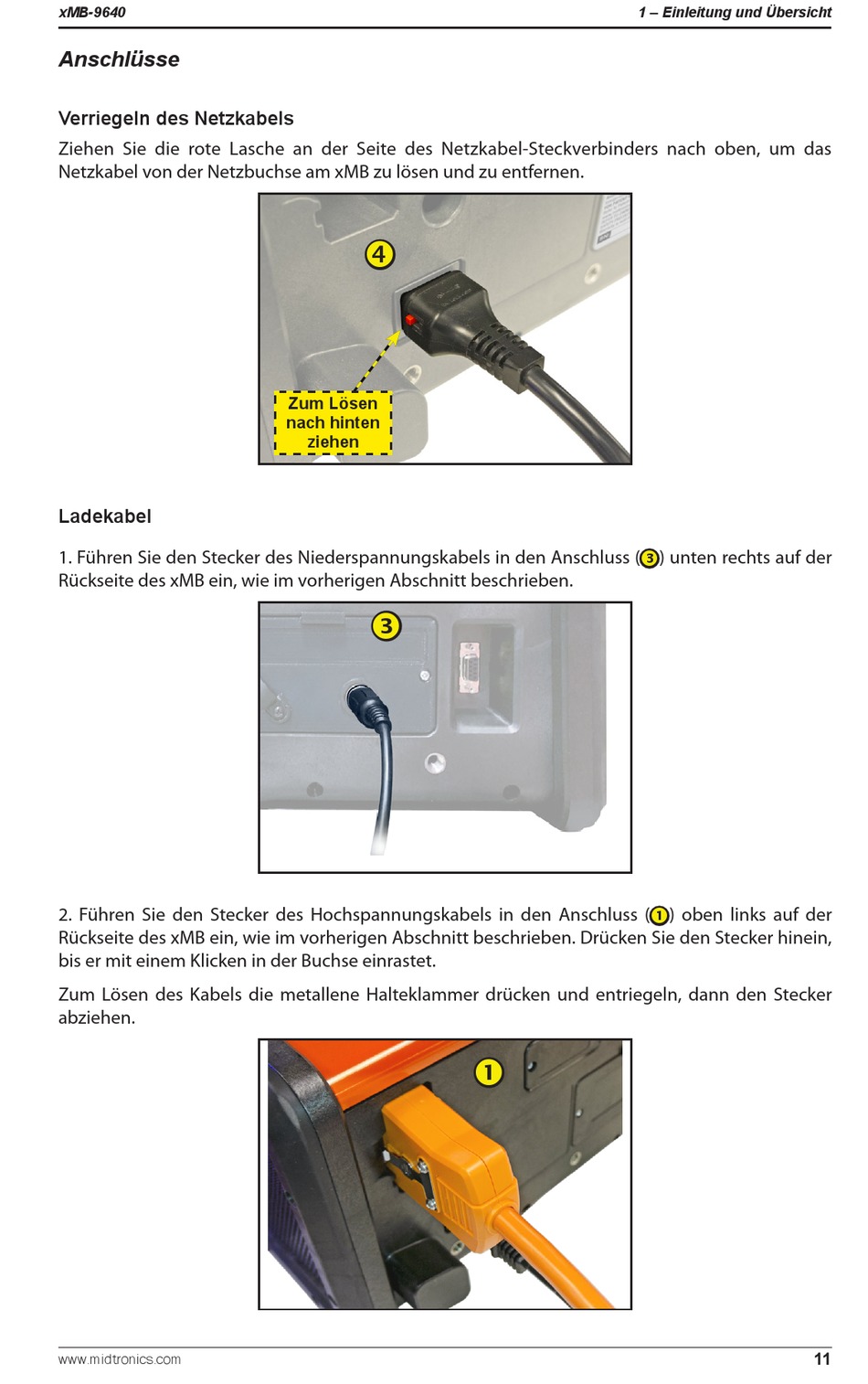

Anschlüsse
Verriegeln des Netzkabels
Ziehen Sie die rote Lasche an der Seite des Netzkabel-Steckverbinders nach oben, um das
Netzkabel von der Netzbuchse am xMB zu lösen und zu entfernen.
Ladekabel
1. Führen Sie den Stecker des Niederspannungskabels in den Anschluss (
Rückseite des xMB ein, wie im vorherigen Abschnitt beschrieben.
2. Führen Sie den Stecker des Hochspannungskabels in den Anschluss (
Rückseite des xMB ein, wie im vorherigen Abschnitt beschrieben. Drücken Sie den Stecker hinein,
bis er mit einem Klicken in der Buchse einrastet.
Zum Lösen des Kabels die metallene Halteklammer drücken und entriegeln, dann den Stecker
abziehen.
www.midtronics.com
 
Zum Lösen
nach hinten
ziehen
 
 
