1 – Einleitung und Übersicht

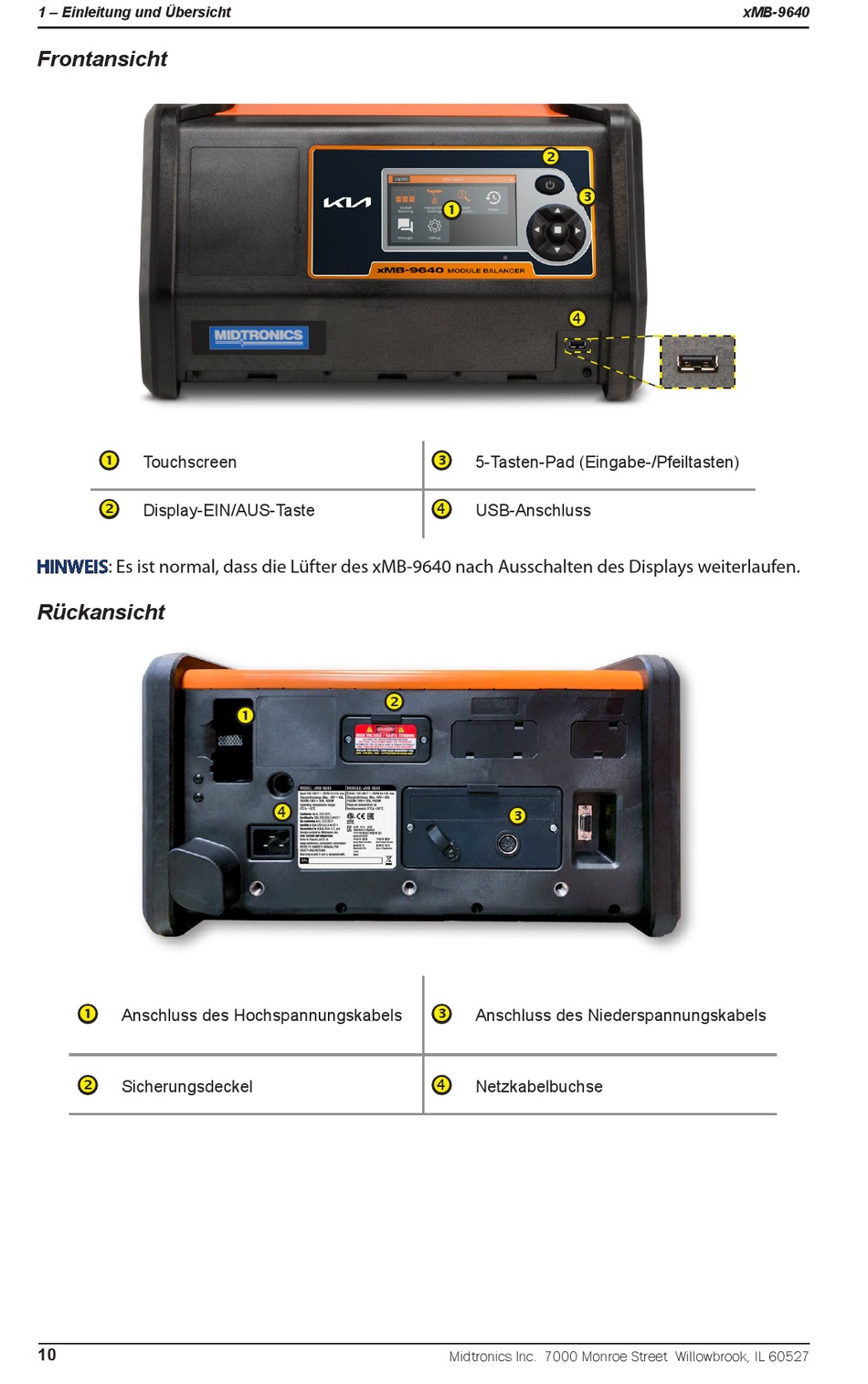

Frontansicht
 
Touchscreen
 
Display-EIN/AUS-Taste
HINWEIS: Es ist normal, dass die Lüfter des xMB-9640 nach Ausschalten des Displays weiterlaufen.
HINWEIS
Rückansicht
 
Anschluss des Hochspannungskabels
 
Sicherungsdeckel
10
 
 
 
 
 
 
 
 
5-Tasten-Pad (Eingabe-/Pfeiltasten)
 
USB-Anschluss
 
 
Anschluss des Niederspannungskabels
 
Netzkabelbuchse
