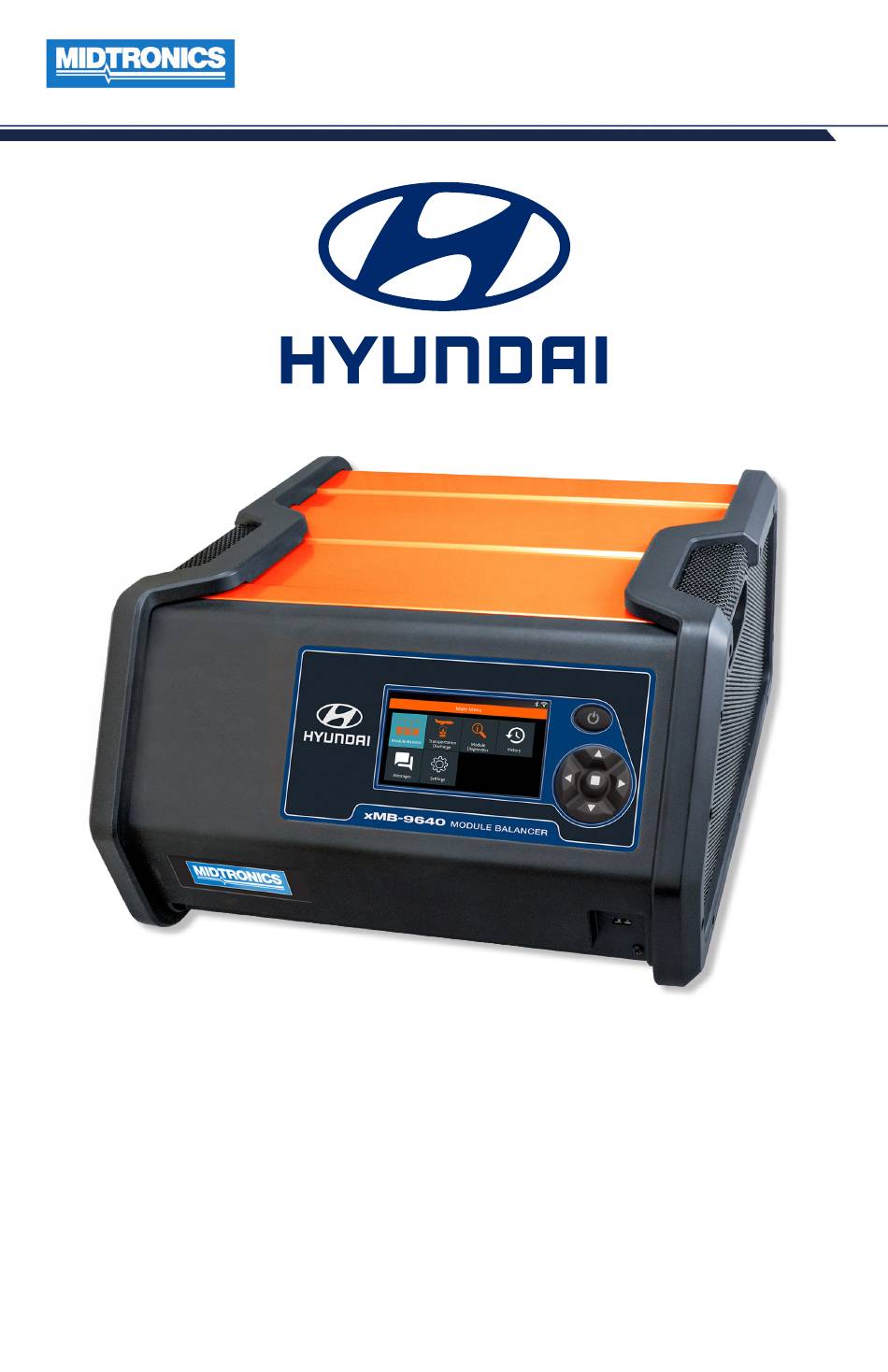

- Seite 1 August 2019 167-000908DE-A xMB-9640 Modul-Balancer Benutzerhandbuch...
- Seite 2 Diese Seite wurde absichtlich leer gelassen.
- Seite 3 Verriegeln des Netzkabels Ladekabel Hauptmenü Zusätzliche Menüs Hauptmenü-Symbole Erstes Setup 2 – Modulbalance Parameter Vorgehensweise 3 – Entladung für Transport Parameter Vorgehensweise 4 – Moduldiagnose Vorgehensweise 5 – Historie 6 – Einstellungen Sprache Systemsprache Testergebnissprache Anzeige Helligkeit Versionsinformationen Werksrückstellung Rechtliche Hinweise www.midtronics.com...
- Seite 4 Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 5 Die Warnsymbole und -markierungen auf diesen Produkten, auf dem Motor sowie am Fahrzeug oder Gerät beachten, das diese Batterie enthält. Das Aufladen einer nicht wiederauflad- baren Batterie kann zum Bersten der Batterie führen. Aus Sicherheitsgründen dürfen nur wiederauflad- bare Batterien (Akkus) geladen werden. www.midtronics.com...
- Seite 6 2.4 Falls Batteriesäure mit Haut oder Kleidung in Kontakt kommt, diese sofort mit Wasser und Seife abwaschen. Wenn Batteriesäure in die Augen gelangt, die betroffenen Stellen sofort für min- destens 10 Minuten mit fließendem kaltem Wasser spülen und umgehend einen Arzt aufsu- chen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 7 Adapter, wie in Abbildung B und C, kann verwendet werden, um diesen Stecker an eine zweipolige Steckdose wie in Abbildung B anzuschließen, falls keine Steckdose mit separatem Erdleiter vorhanden ist. Der provisorische Adapter darf nur so lange verwendet werden, bis eine sachgemäß geerdete Wandsteckdose von einem befugten Elektriker installiert wird. www.midtronics.com...
- Seite 8 WICHTIG: Das xMB-9640 darf nur in geschlossenen Räu- men verwendet werden! Es ist Aufgabe des Betreibers, für das Gerät eine geeignete Umgebung auszuwählen. Häufig werden Geräte unter widrigen Bedingungen durch Montagezelte geschützt. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 9 Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen. Dieses Gerät oder diese Vorrichtung darf keine störenden Funkinterferenzen verursachen. Dieses Gerät oder diese Vorrichtung muss Interferenzen problemlos widerstehen. Dies schließt auch Interferenzen ein, die zu unerwünschtem Betrieb führen können. DIESE ANLEITUNG AN EINEM SICHEREN ORT AUFBEWAHREN www.midtronics.com...
- Seite 10 • Eingangsspannung: 100 - 240 , 50/60 Hz; 12 A max. • Ausgang: 48 V , 40 A 96 V , 20 A Luftfeuchtigkeit • 15% bis 85% r.F., nicht kondensierend Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 11 Gefahrensituationen und Personenschäden. Das Schraubenschlüsselsymbol kennzeichnet Hinweise zur Vorgehensweise und hilfreiche Informationen. Diese Symbole zeigen an, welche Pfeiltasten auf der Tastatur für eine bestimmte Funktion gedrückt werden müssen. Fettgedruckte Die Texte von Displayoptionen sind durch Fettdruck hervorgehoben. Buchstaben www.midtronics.com...
- Seite 12 Touchscreen USB-Anschluss Netzschalter Rückansicht Anschluss des Hochspannungskabels Netzkabelbuchse Sicherungsdeckel Erdungsklemme (nicht verwendet) Kabelverbindung für Zellenmessung Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 13 Netzkabel von der Netzbuchse am Balancer zu lösen und zu entfernen. Zum Lösen nach hinten ziehen Ladekabel Das Niederspannungskabel anschließen. Das Hochspannungs-Ladekabel einführen, bis es in die Buchse einrastet. Zum Lösen des Kabels die Metall-Halteklammer gedrückt halten, um sie zu entriegeln, und den Stecker abziehen. www.midtronics.com...
- Seite 14 Prüfungen, Gerätesoftware-Updates und Wartungsmöglichkeiten. Zur Messung der Einrichtung/Anpassung: Modulspannung, der Standardmäßige Sprache, durchschnittlichen Anzeige-/Soundeinstellungen, Einst. Moduldiagnose Zellenspannung und der Versionsinformationen der Sensortemperatur. Zeigt Toolsoftware. auch Spannungs- und Temperaturänderung (Delta- Temperatur) an. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 15 Die Testeinstellungen werden angezeigt. Nachdem Sie die Einstellungen vorgenommen ha- ben, tippen Sie auf Weiter, um fortzufahren. Temperatureinheit Zur Wahl zwischen Fahrenheit und Celsius Dezimaltrennzeichen Wählt zwischen Dezimalpunkt und -komma. Auf dem Bildschirm „Sicherheitsausrüstung Bestätigung“ auf „Bestätigen“ tippen, sobald die vorgeschriebene Sicherheitsausrüstung angelegt ist. Das Hauptmenü wird angezeigt. www.midtronics.com...
- Seite 16 überprüfen und Weiter drücken. Schließen Sie die Lade-/Entladekabel an das Batteriemodul an. Den Modultyp und die Zielspannung prüfen und Weiter drücken. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 17 2 – Modulbalance xMB-9640 Sobald das Modul erkannt und geprüft wurde, Weiter drücken, um den Abgleichvorgang bzw. die Modulbalancierung zu starten. Beenden drücken, um die Funktion zu beenden. Die Testergebnisse werden auf dem xMB-Display angezeigt. www.midtronics.com...
- Seite 18 überprüfen und Weiter drücken. Schließen Sie die Lade-/Entladekabel an das Batteriemodul an. Überprüfen Sie den Modultyp und klicken Sie auf Weiter. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 19 3 – Entladung für Transport xMB-9640 Weiter drücken, um den Vorgang „Entladung für Transport“ zu starten. Beenden drücken, um die Funktion zu beenden. Die Testergebnisse werden auf dem xMB-Display angezeigt. www.midtronics.com...
- Seite 20 Das xMB zeigt die Parameter für Zellenspannung, Temperatur, „Zellen, V-Diff.“ (Zellenspan- nungsdifferenz) und Modulspannung. Auf dem zweiten Bildschirm wird die Spannung jeder erkannten Zelle angezeigt. Fertig drücken, um zum Hauptmenü zurückzukehren. Gefährliche Spannung. Unsachgemäßer Anschluss kann zu elekt- rischem Schlag führen. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 21 Im Hauptmenü auf Historie tippen, um den Bildschirm „Werkzeug-Historie“ anzuzeigen. Modulbalancierungs- oder Entladungssitzung Moduldiagnose abgeschlossen Modulbalancierungs- oder Entladungssitzung unvollständig > antippen, um individuelle Testdetails zu sehen. ∑ antippen, um die Gesamtzahlen der letzten 7, 30 und 90 Tage anzuzeigen. www.midtronics.com...
- Seite 22 Verwenden Sie diese Funktion, um das Tool auf seine original Werkskonfiguration zurückzusetzen, einschließlich aller Historie- und Testeinstellungen. WICHTIG: Alle bisherigen Änderungen der Originaleinstellungen werden überschrie- ben. Rechtliche Hinweise Zeigt Informationen zur Softwarezuordnung an Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527, USA...
- Seite 23 6 – Einstellungen xMB-9640 www.midtronics.com...
- Seite 24 Produkte von Midtronics sind hinsichtlich Material und Verarbeitung frei von Mängeln. Diese Garantie gilt für einen Zeitraum von fünf (5) Jahren ab Kaufdatum. Midtronics wird die Einheit nach eigenem Ermessen reparieren oder durch ein neues Gerät ersetzen. Diese eingeschränkte Garantie gilt nur für Midtronics-Produkte und erstreckt sich nicht auf andere Geräte, Statikschäden, Wasserschäden,...
