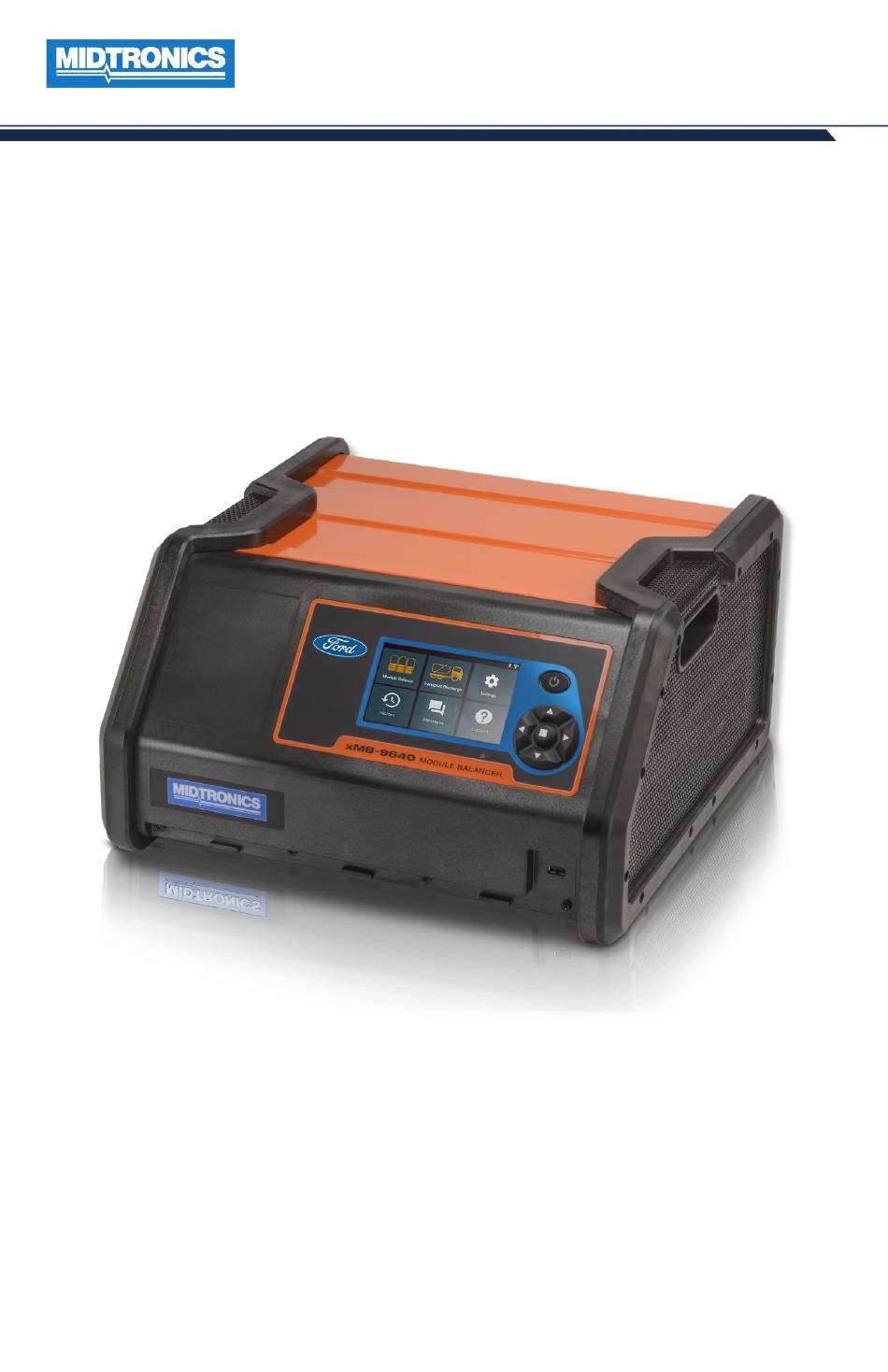

- Seite 1 Dezember 2020 167-000966DE-A xMB-9640 Modul-Balancer Benutzerhandbuch...
- Seite 2 Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder zum Tod führen. Der xMB-9640 ist nicht auf Einwirkung von Regen oder Schnee ausgelegt. Den xMB-9640 nur in Innenräumen in einer sauberen Umgebung betreiben. Die Nichtbeachtung dieser Anweisungen kann zu Geräteschäden führen.
-
Seite 3: Inhaltsverzeichnis
Inhalt 4 – Historie Allgemeine Sicherheitsbestimmungen 4 Pflege 5 – Einstellungen Hinweise zur persönlichen Sicherheit Spracheinstellungen Erdungs- und Netzkabelverbindungen Systemsprache xMB-9640 Aufstellort Testergebnissprache Technische Daten E-Mail-Sprache Drucksprache 1 – Einleitung und Übersicht Bildschirmeinstellungen Helligkeit Sicherheitsbestimmungen Versionsinformationen Anschließen an Wechselstrom-Steckdose 9 Werksrückstellung... -
Seite 4: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen xMB-9640 Allgemeine Sicherheitsbestimmungen WICHTIGE SICHERHEITSHINWEISE – UNBEDINGT AUFBEWAHREN! ES IST ZWINGEND VORGESCHRIEBEN, VOR VERWENDUNG DES xMB-9640 DIESES HANDBUCH ZU LESEN UND DIE SICHERHEITS- UND BEDIENUNGSANWEISUNGEN GENAU ZU BEFOLGEN. Gefährliche Spannung. Dieser xMB-9640 darf Keinesfalls Schutzabdeckungen entfernen. nur in Innenräumen Die Nichtbeachtung dieser Anweisung verwendet werden. - Seite 5 Beschädigungen nicht in Betrieb genommen werden. Stattdessen Midtronics kontaktieren (siehe Kontaktinformationen auf der Rückseite dieses Handbuchs). 1.5 Den xMB-9640 niemals zerlegen! Wenn eine Reparatur erforderlich ist, wenden Sie sich an die nächstgelegene Midtronics-Niederlassung (Standorte und Kontaktinformationen finden Sie auf der Rückseite dieses...
-
Seite 6: Hinweise Zur Persönlichen Sicherheit
(S. 8) und der Batterie bringen. Erdungs- und Netzkabelverbindungen 3.1 Der xMB-9640 muss geerdet werden, um das Risiko eines elektrischen Schlags zu verringern. Der xMB-9640 ist mit einem elektrischen Netzkabel versehen, das einen Erdleiter für die Ausrüstung und einen Erdungsstecker aufweist. Der Netzstecker muss an eine Steckdose angeschlossen werden, die ordnungsgemäß... -
Seite 7: Xmb-9640 Aufstellort
Allgemeine Sicherheitsbestimmungen xMB-9640 3.2 Der xMB-9640 ist auf Betrieb mit Nennnetzspannungen von 120 V oder 240 V ausgelegt. Abbildung A Der 120-V-Erdungsstecker ist in dargestellt. GEERDETER ANSCHLUSS GROUNDED OUTLET ERDUNGSSTIFT GROUNDING PIN 3.3 Bei Verwendung eines ungeeigneten Verlängerungskabels besteht Brand- und Stromschlaggefahr. -
Seite 8: Technische Daten
44 (L) X 43,5 (B) X 23 (H) cm • Gewicht: 17,84 kg (39 lbs) Temperatur • Betriebstemperaturbereich: 0°C bis +50°C (32°F bis +140°F) • Lagertemperaturbereich: -10°C bis + 85°C (14°F bis 185°F) Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Seite 9: Einleitung Und Übersicht
Batterieelektrolyt kann gefährlich sein. Siehe Materialsicherheitsdatenblatt für Vorsichtsmaßnahmen und Sicherheitsverfahren für den gewarteten Batterietyp. • Aufpassen, dass Haare, Hände und Kleidung oder die Kabel des xMB-9640 nicht in die Nähe von sich drehenden Motorteilen gelangen. • Vor dem Arbeiten an einer Batterie Schmuckgegenstände wie Ringe, Armbänder, Halsketten, Uhren usw. - Seite 10 Es wird eine Liste der gefundenen Drahtlosnetzwerke angezeigt, sowie neben dem ausgewählten Netzwerk. > • Tippen Sie auf , um auf die Netzwerksicherheits- und IP-Einstellungen zuzugreifen. Sicherheit Keine WPA/WPA2 PSK IP-Adresse DHCP Statisch Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 11 , um das Netzwerk zu löschen, und tippen Sie auf „Ja“ zum Bestätigen. Als Ford-Händler geben Sie den P&A-Code des Händlers ein. Wenn Sie kein Ford-Händler sind, wird der Bildschirm „BMIS-Anmeldung“ angezeigt. Falls Sie ein Midtronics BMIS-Konto besitzen, geben Sie Ihren Benutzernamen und Ihr Passwort ein. Tippen Sie auf X zum Überspringen.
-
Seite 12: Hauptmenü-Symbole
Zellen-/ WLAN, Drucker einrichten, Temperaturinformationen E-Mail-Einstellungen, aus. Benutzerinformationen, Einst. Moduldiagnose Standardsprache, Display- und Soundeinstellungen, BMIS, Werkstattinfo, verbundene Geräte und Softwareversion des Tools. Zugriff auf Mitteilungen, Alarme und Mitteilungen im Tool Mitteilungen Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Seite 13: Frontansicht
Display-EIN/AUS-Taste 5 -Tasten-Pad USB-Anschluss (Eingabe-/Pfeiltasten) HINWEIS HINWEIS : Es ist normal, dass die Lüfter des xMB-9640 nach Ausschalten des Displays weiterlaufen. Rückansicht H V-Kabelanschluss... -
Seite 14: Anschlüsse
Führen Sie den Stecker des HV-Kabels in den Anschluss oben links auf der Rückseite des xMB ein, wie im vorherigen Abschnitt beschrieben. Anschluss des LV-Kabels (Niederspannung) Führen Sie den Stecker des LV-Kabels in den Anschluss unten rechts auf der Rückseite des xMB ein, wie im vorherigen Abschnitt beschrieben. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Seite 15: Modulbalance
WICHTIG: Bereiten Sie das Batteriepack unter Befolgung aller einschlägigen Richtlinien ordnungsgemäß vor. Umfassende Informationen finden Sie in Ihren Unterlagen. Vor einem Ladungsausgleich (Modulbalancierung) im Batteriemodul zunächst sicherstellen, dass alle an den xMB-9640 angeschlossenen externen Komponenten in einwandfreiem Zustand sind. Parameter... - Seite 16 Den Modultyp und die Zielspannung prüfen und „Weiter“ drücken. Sobald das Modul erkannt und geprüft wurde, „Weiter“ drücken, um den Ladungsausgleich zu starten. „Beenden“ drücken, um die Funktion zu beenden. Die Testergebnisse werden auf dem xMB-Display angezeigt. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527...
- Seite 17 2 – Modulbalance xMB-9640 Folgen Sie den Anweisungen auf dem Bildschirm, um die Kabel zu lösen. Wenn Sie den Ladungsausgleich für ein weiteres Modul durchführen wollen, wählen Sie „Ja“. Dieser Ladungsausgleich wird im selben Wartungsvorgang aufgezeichnet und die Daten müssen nicht erneut eingegeben werden.
-
Seite 18: Moduldiagnose
Sicherheitsausrüstung Gebrauch ist, „Bestätigen“ drücken. Im Hauptmenü das „Moduldiagnose“ wählen. Befolgen Sie die Anweisungen auf dem Bildschirm, um Verbindungen zum Modul herzustellen und die Moduldiagnose zu starten. „Fertig“ drücken, um zum Hauptmenü zurückzukehren. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Seite 19: Historie
4 – Historie xMB-9640 4 – Historie „Historie“ verwenden, um auf den Verlauf der Gerätenutzung zuzugreifen. Er zeigt alle vollständigen und unvollständigen Ladungsausgleichs- und Entladesitzungen an. Historie Im Hauptmenü auf Historie tippen, um den Bildschirm „Werkzeug-Historie“ anzuzeigen. Ladungsausgleichs- oder Moduldiagnose... -
Seite 20: Bildschirmeinstellungen
WICHTIG: Alle vorherigen Änderungen der Originaleinstellungen werden überschrieben. Rechtliche Hinweise Zeigt Software-Attributsinformationen über die Midtronics Webseite an. Das Analysegerät muss mit dem Internet verbunden sein. Prüfen auf Updates Verwenden Sie diese Funktion, um über die Internetverbindung nach Updates für die Software des Geräts zu suchen. -
Seite 21: Einstell. Datum Und Uhrzeit
5 – Einstellungen xMB-9640 Stromversorg. serieller Bus aktivieren. Aktivieren Sie dieses Kontrollkästchen, um den Barcode-Scanner zu aktivieren, wenn ein Barcode-Scanner an das Gerät angeschlossen ist. Tippen Sie auf , um zum Bildschirm „Werkstatt-Infos“ zurückzukehren. Einstell. Datum und Uhrzeit Tippen Sie auf , um auf die standardmäßigen Datum-/Zeiteinstellungen zuzugreifen. -
Seite 22: Netzwerk Hinzufügen
Drucker erkannt und eingestellt werden können. Tippen Sie auf das Druckersymbol, um eine Liste der gefundenen und konfigurierten WLAN- und Bluetooth-Netzwerke anzuzeigen. Druckereinstellungen bearb. Drucker einrichten Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... -
Seite 23: Wlan-Drucker Hinzufügen
5 – Einstellungen xMB-9640 Ausgewähltes Drucker konfigurieren Netzwerk löschen Testseite drucken WLAN-Drucker hinzufügen Tippen Sie auf , um einen Drucker hinzuzufügen. Der Drucker muss eingeschaltet und mit dem WLAN-Netzwerk verbunden sein. Tippen Sie auf , um einen WLAN-Drucker hinzuzufügen. Stellen Sie sicher, dass der Drucker eingeschaltet und mit dem gleichen Drahtlosnetzwerk verbunden ist wie das Diagnosegerät. -
Seite 24: Eine Adresse Löschen
Sobald eine Funktion aktiviert ist, bleibt sie aktiviert, bis das Gerät ausgeschaltet wird. Alle Funktionen des Expertenmodus erfordern zur Aktivierung eine PIN. Sobald eine Funktion aktiviert ist, wird sie im Hauptmenü angezeigt. Midtronics Inc. 7000 Monroe Street Willowbrook, IL 60527... - Seite 26 Produkte von Midtronics sind hinsichtlich Material und Verarbeitung frei von Mängeln. Diese Garantie gilt für einen Zeitraum von einem (1) Jahr ab Kaufdatum. Midtronics wird die Einheit nach eigenem Ermessen reparieren oder durch ein neues Gerät ersetzen. Diese eingeschränkte Garantie gilt nur für Midtronics-Produkte und erstreckt sich nicht auf andere Geräte, Statikschäden, Wasserschäden, Über-...
