Anbauanweisung E-Satz für Anhängerkupplung smart
forfour Typ 453 alle Typen ab Baujahr 11/2014
schwarz / weiß
grau
weiß / braun
schwarz / grün
grau / rot
schwarz / rot
grau / schwarz
blau
rot
nicht belegt
nicht belegt
nicht belegt
braun
Das weiße Steckgehäuse 3-fach ( Leitungen rot und braun ) ist für eine Erweiterung der
Steckdosenfunktion vorgesehen ( Dauerplus (30) und Masse (31) ).
MisterDotCom- Michael Papenburg – Siemensring 44d – 47877 Willich – 02154 81 60 9 60
Ein Produkt von MDC

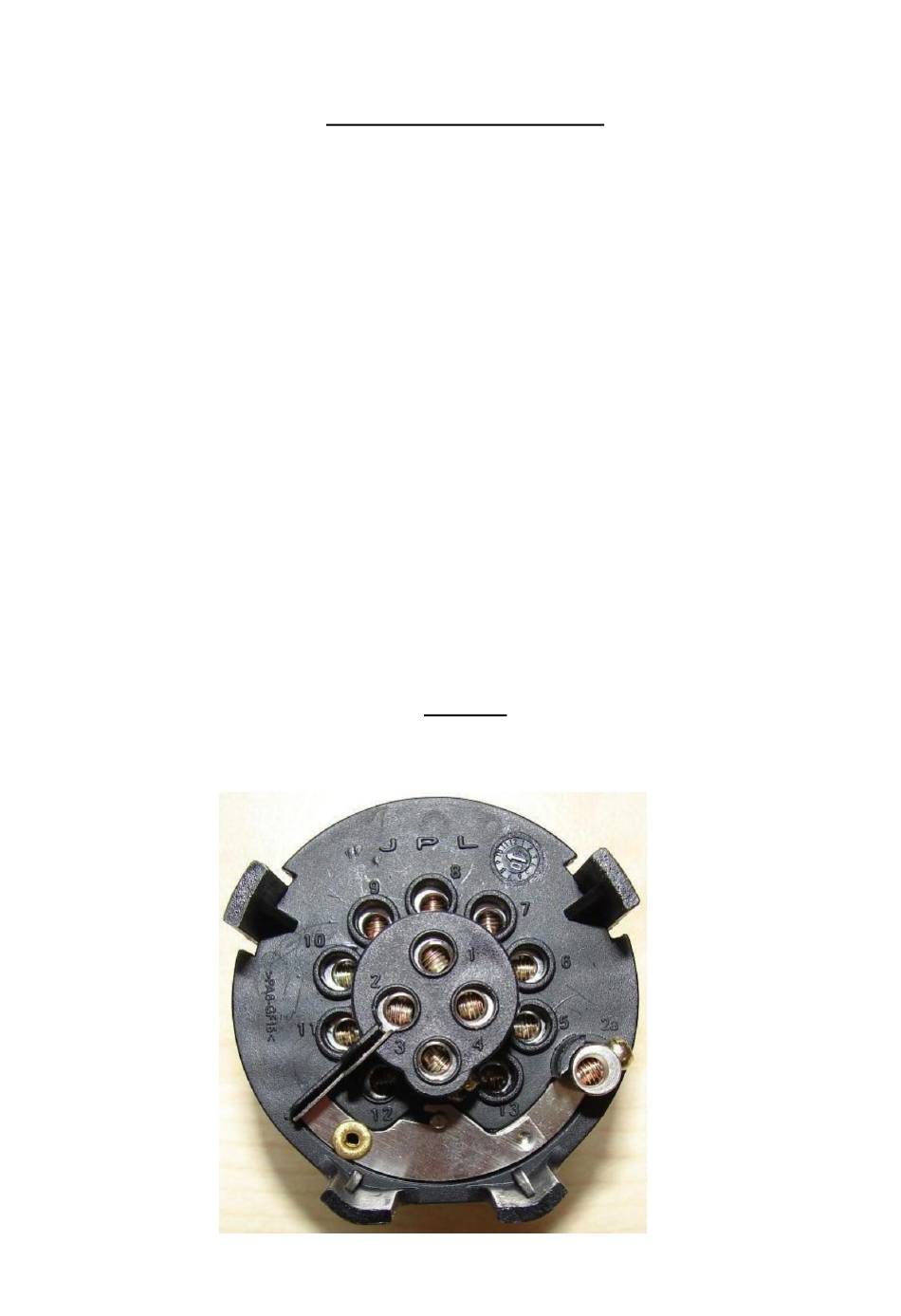

Anschlüsse der Elektrodose:
1
Fahrtrichtungsanzeiger links
2
Nebelschlusslicht Anhänger
3
Masse für Kontakt 1 bis 8
4
Fahrtrichtungsanzeiger rechts
5
Schlusslicht rechts
6
Bremslicht
Schlusslicht links
7
Rückfahrlicht
8
9
Stromversorgung Anhänger ( Dauerplus 30)
10
Ladeleitung Plus für Batterie im Anhänger
11
Masse für Kontakt Nr. 10
12
Steuerleitung Anhängerkennung
13
Masse 31 für Kontakt Nr. 9
