PNOZ s5

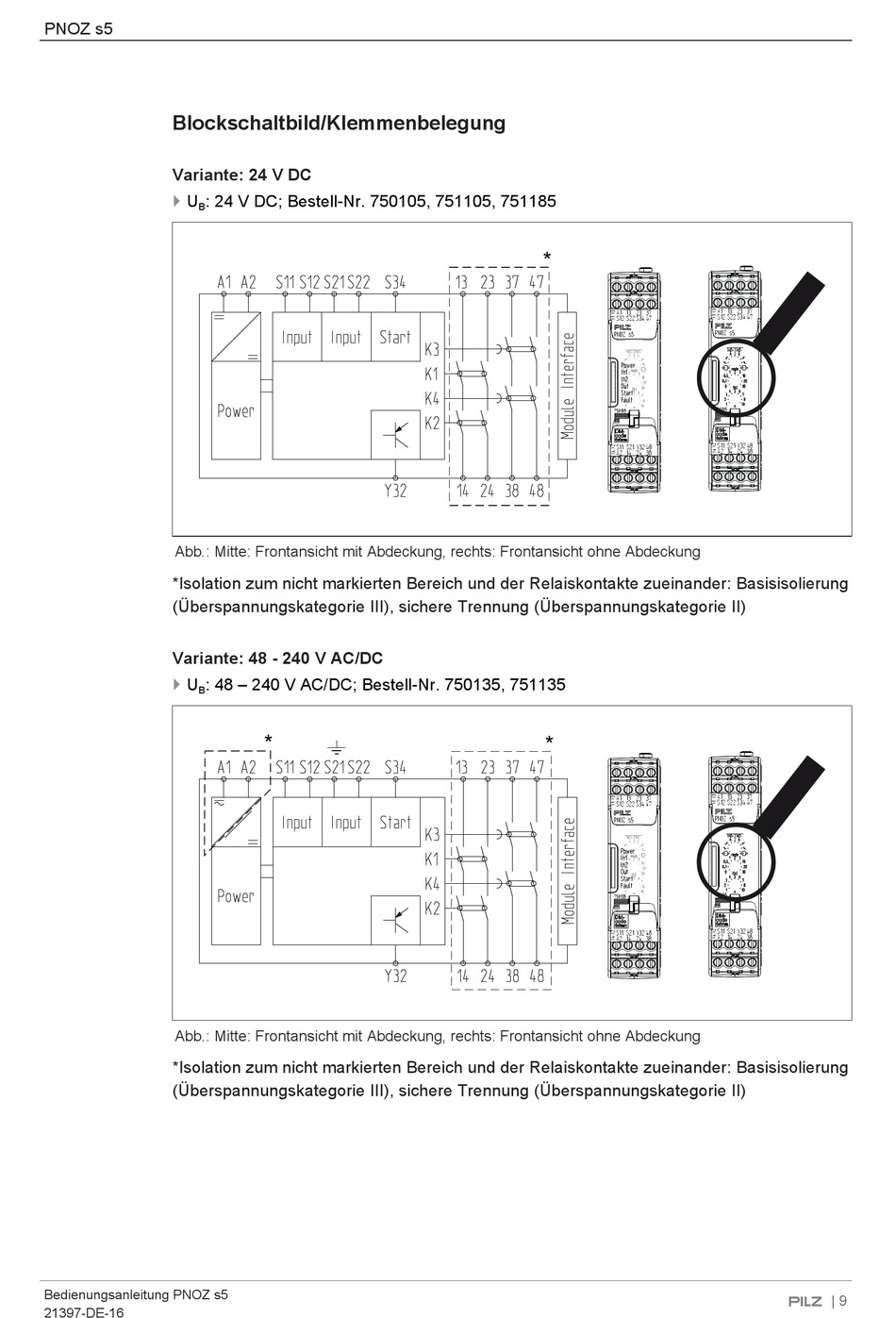

Blockschaltbild/Klemmenbelegung
Variante: 24 V DC
}
U
: 24 V DC; Bestell-Nr. 750105, 751105, 751185
B
Abb.: Mitte: Frontansicht mit Abdeckung, rechts: Frontansicht ohne Abdeckung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Variante: 48 - 240 V AC/DC
}
U
: 48 – 240 V AC/DC; Bestell-Nr. 750135, 751135
B
Abb.: Mitte: Frontansicht mit Abdeckung, rechts: Frontansicht ohne Abdeckung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PNOZ s5
21397-DE-16
*
*
*
| 9
