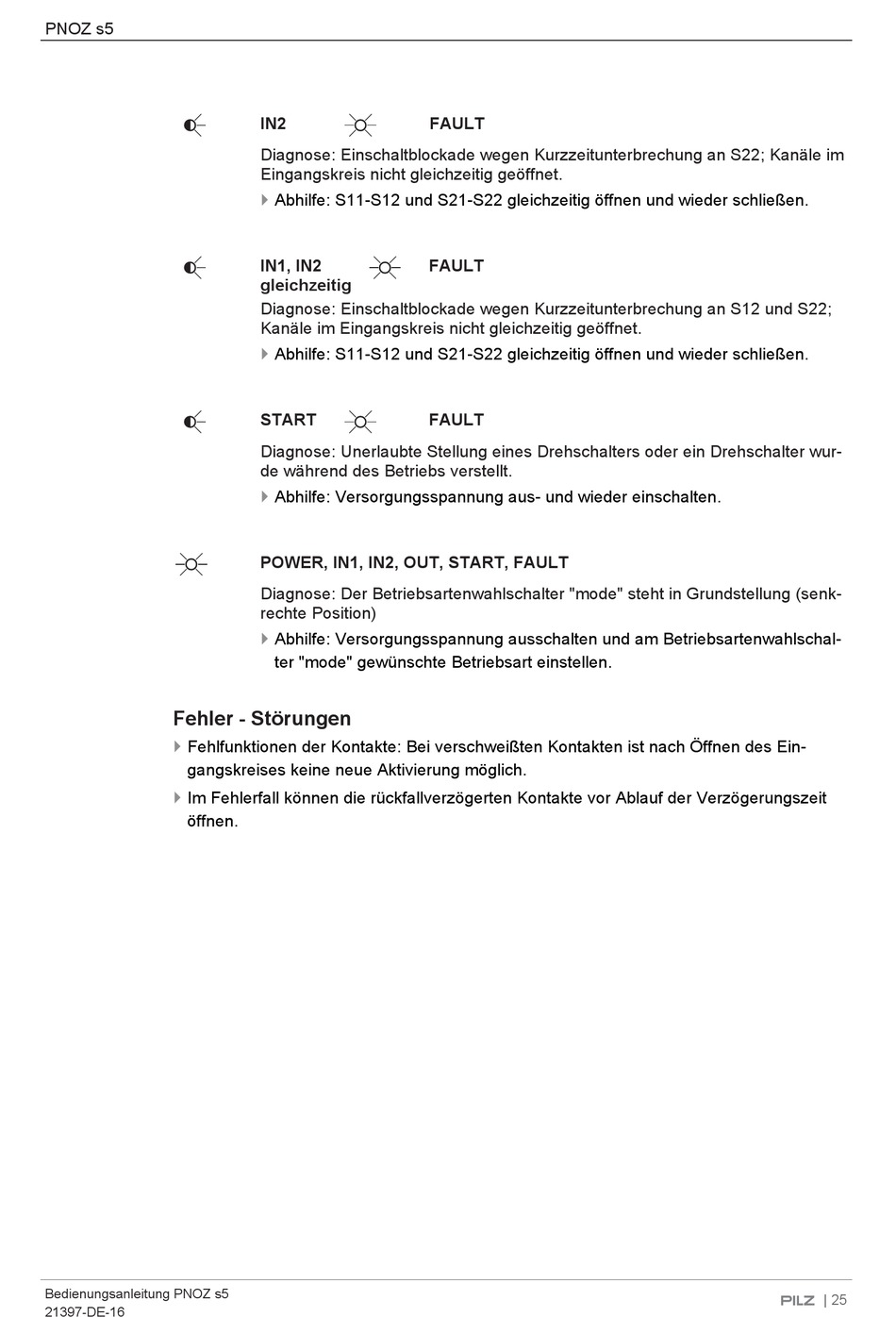

Pilz PNOZ s5 Bedienungsanleitung Seite 25

PNOZ s5
Fehler - Störungen
}
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
}
Im Fehlerfall können die rückfallverzögerten Kontakte vor Ablauf der Verzögerungszeit
öffnen.
Bedienungsanleitung PNOZ s5
21397-DE-16
IN2 FAULT
Diagnose: Einschaltblockade wegen Kurzzeitunterbrechung an S22; Kanäle im
Eingangskreis nicht gleichzeitig geöffnet.
}
Abhilfe: S11-S12 und S21-S22 gleichzeitig öffnen und wieder schließen.
IN1, IN2 FAULT
gleichzeitig
Diagnose: Einschaltblockade wegen Kurzzeitunterbrechung an S12 und S22;
Kanäle im Eingangskreis nicht gleichzeitig geöffnet.
}
Abhilfe: S11-S12 und S21-S22 gleichzeitig öffnen und wieder schließen.
START FAULT
Diagnose: Unerlaubte Stellung eines Drehschalters oder ein Drehschalter wur-
de während des Betriebs verstellt.
} Abhilfe: Versorgungsspannung aus- und wieder einschalten.
POWER, IN1, IN2, OUT, START, FAULT
Diagnose: Der Betriebsartenwahlschalter "mode" steht in Grundstellung (senk-
rechte Position)
}
Abhilfe: Versorgungsspannung ausschalten und am Betriebsartenwahlschal-
ter "mode" gewünschte Betriebsart einstellen.
| 25
