PNOZ s5

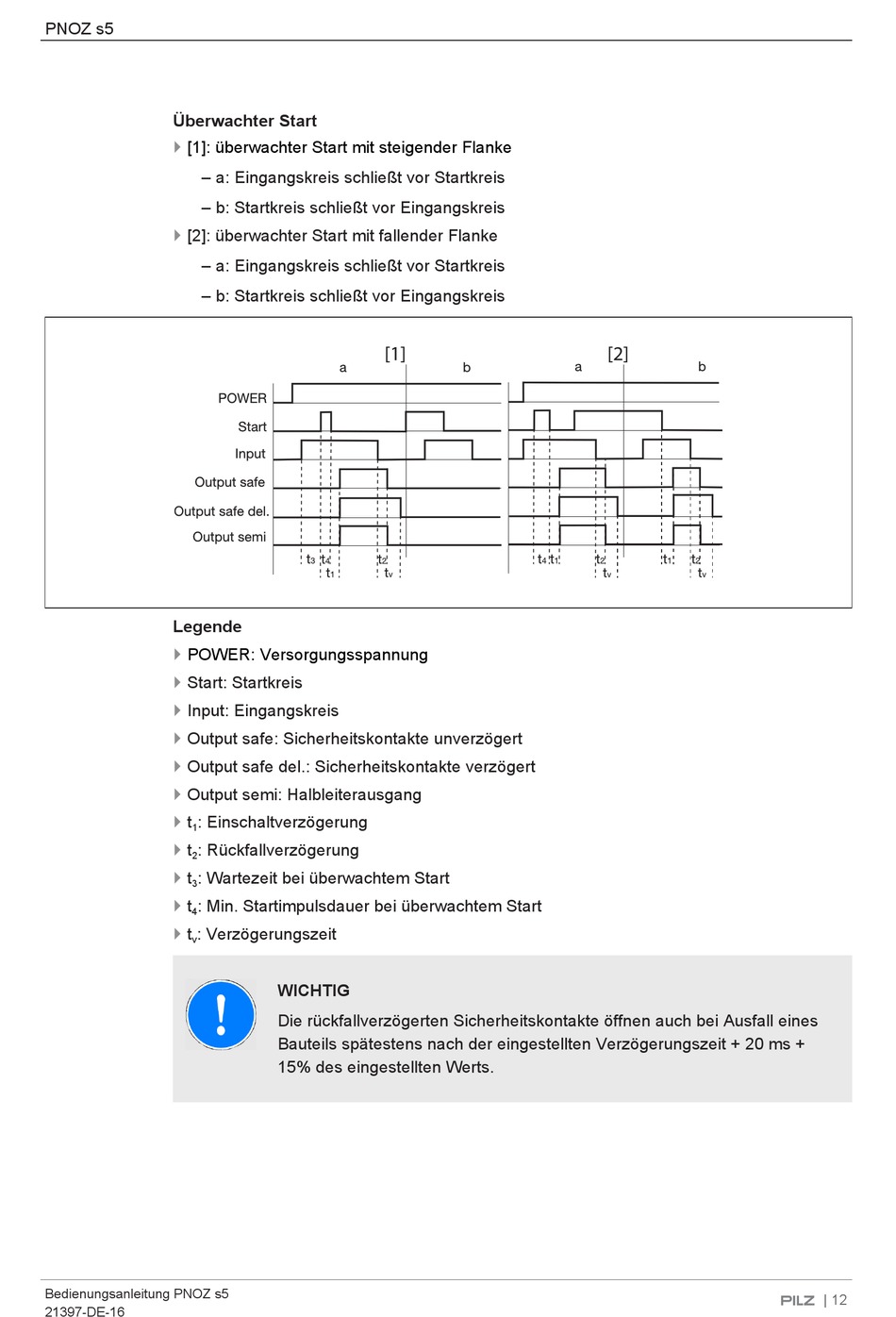

Überwachter Start
} [1]: überwachter Start mit steigender Flanke
– a: Eingangskreis schließt vor Startkreis
– b: Startkreis schließt vor Eingangskreis
}
[2]: überwachter Start mit fallender Flanke
– a: Eingangskreis schließt vor Startkreis
– b: Startkreis schließt vor Eingangskreis
Legende
}
POWER: Versorgungsspannung
}
Start: Startkreis
}
Input: Eingangskreis
} Output safe: Sicherheitskontakte unverzögert
}
Output safe del.: Sicherheitskontakte verzögert
} Output semi: Halbleiterausgang
}
t : Einschaltverzögerung
1
}
t : Rückfallverzögerung
2
}
t : Wartezeit bei überwachtem Start
3
}
t : Min. Startimpulsdauer bei überwachtem Start
4
} t : Verzögerungszeit
v
Bedienungsanleitung PNOZ s5
21397-DE-16
[1]
WICHTIG
Die rückfallverzögerten Sicherheitskontakte öffnen auch bei Ausfall eines
Bauteils spätestens nach der eingestellten Verzögerungszeit + 20 ms +
15% des eingestellten Werts.
[2]
| 12
