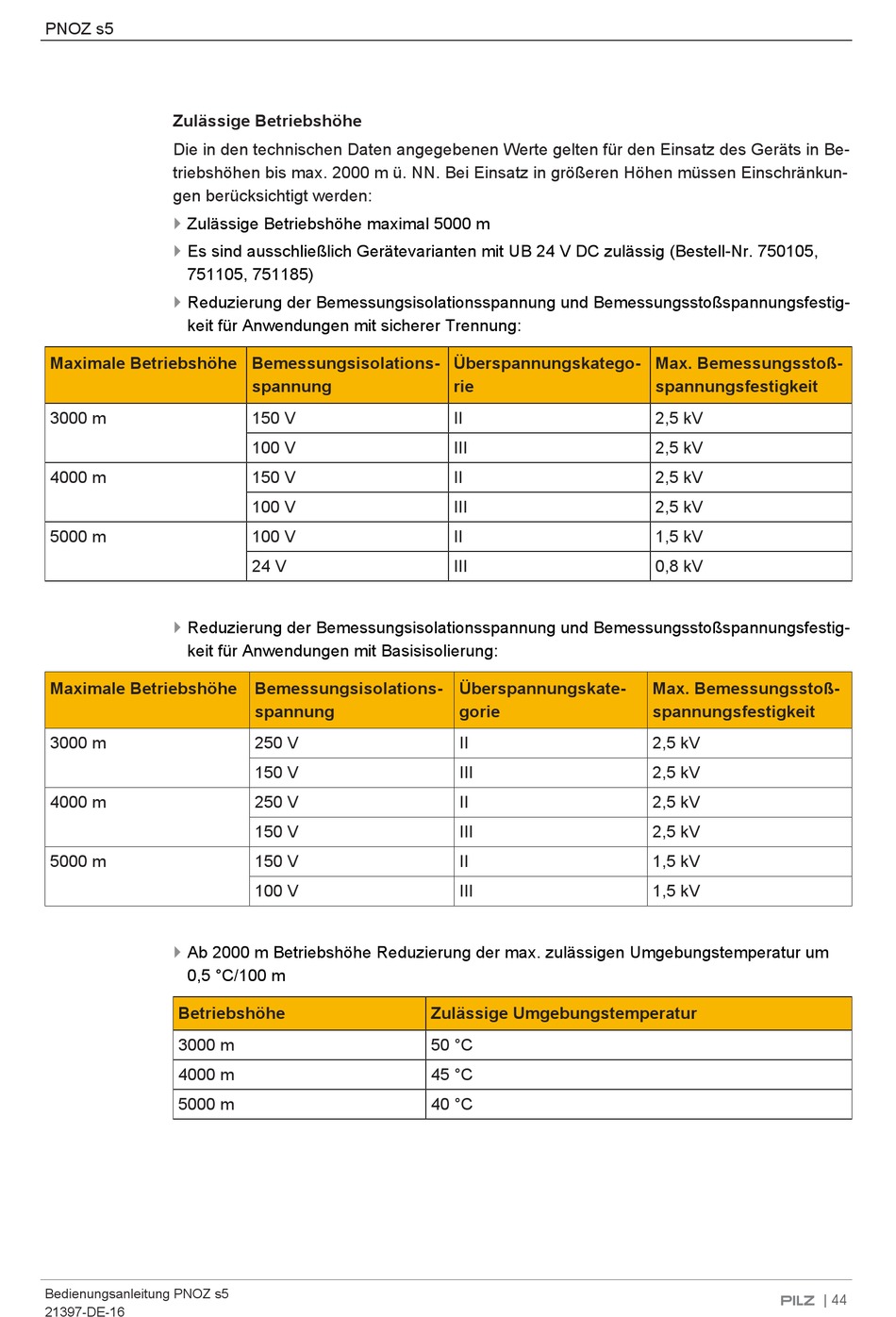

Pilz PNOZ s5 Bedienungsanleitung Seite 44

PNOZ s5
Zulässige Betriebshöhe
Die in den technischen Daten angegebenen Werte gelten für den Einsatz des Geräts in Be-
triebshöhen bis max. 2000 m ü. NN. Bei Einsatz in größeren Höhen müssen Einschränkun-
gen berücksichtigt werden:
} Zulässige Betriebshöhe maximal 5000 m
}
Es sind ausschließlich Gerätevarianten mit UB 24 V DC zulässig (Bestell-Nr. 750105,
751105, 751185)
}
Reduzierung der Bemessungsisolationsspannung und Bemessungsstoßspannungsfestig-
keit für Anwendungen mit sicherer Trennung:
Maximale Betriebshöhe Bemessungsisolations-
3000 m
4000 m
5000 m
}
Reduzierung der Bemessungsisolationsspannung und Bemessungsstoßspannungsfestig-
keit für Anwendungen mit Basisisolierung:
Maximale Betriebshöhe Bemessungsisolations-
3000 m
4000 m
5000 m
}
Ab 2000 m Betriebshöhe Reduzierung der max. zulässigen Umgebungstemperatur um
0,5 °C/100 m
Betriebshöhe
3000 m
4000 m
5000 m
Bedienungsanleitung PNOZ s5
21397-DE-16
spannung
150 V
100 V
150 V
100 V
100 V
24 V
spannung
250 V
150 V
250 V
150 V
150 V
100 V
Überspannungskatego-
rie
II
III
II
III
II
III
Überspannungskate-
gorie
II
III
II
III
II
III
Zulässige Umgebungstemperatur
50 °C
45 °C
40 °C
Max. Bemessungsstoß-
spannungsfestigkeit
2,5 kV
2,5 kV
2,5 kV
2,5 kV
1,5 kV
0,8 kV
Max. Bemessungsstoß-
spannungsfestigkeit
2,5 kV
2,5 kV
2,5 kV
2,5 kV
1,5 kV
1,5 kV
