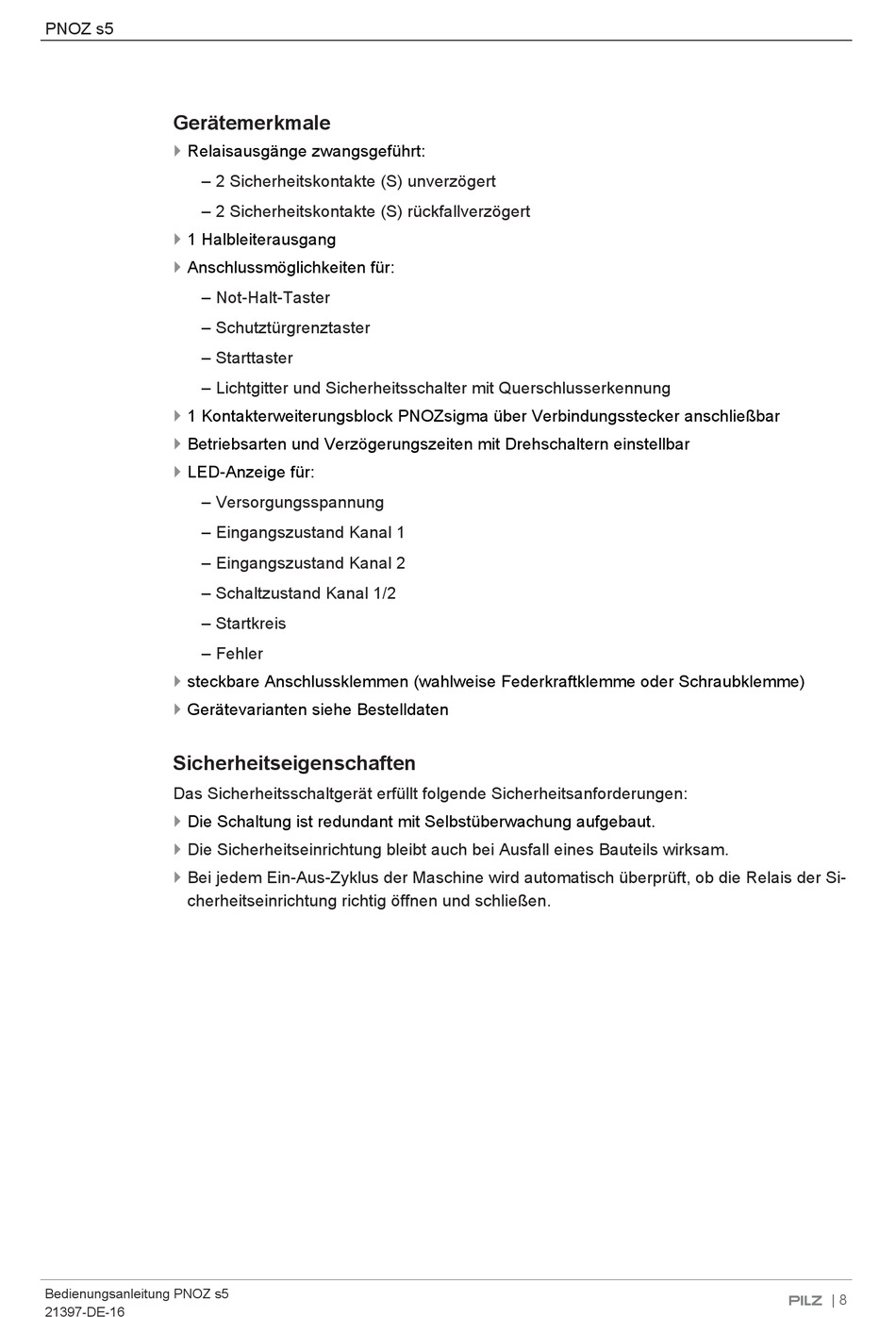

Pilz PNOZ s5 Bedienungsanleitung Seite 8

PNOZ s5
Gerätemerkmale
} Relaisausgänge zwangsgeführt:
– 2 Sicherheitskontakte (S) unverzögert
– 2 Sicherheitskontakte (S) rückfallverzögert
}
1 Halbleiterausgang
}
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtgitter und Sicherheitsschalter mit Querschlusserkennung
}
1 Kontakterweiterungsblock PNOZsigma über Verbindungsstecker anschließbar
}
Betriebsarten und Verzögerungszeiten mit Drehschaltern einstellbar
} LED-Anzeige für:
– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Kanal 1/2
– Startkreis
– Fehler
}
steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme)
}
Gerätevarianten siehe Bestelldaten
Sicherheitseigenschaften
Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen:
} Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si-
cherheitseinrichtung richtig öffnen und schließen.
