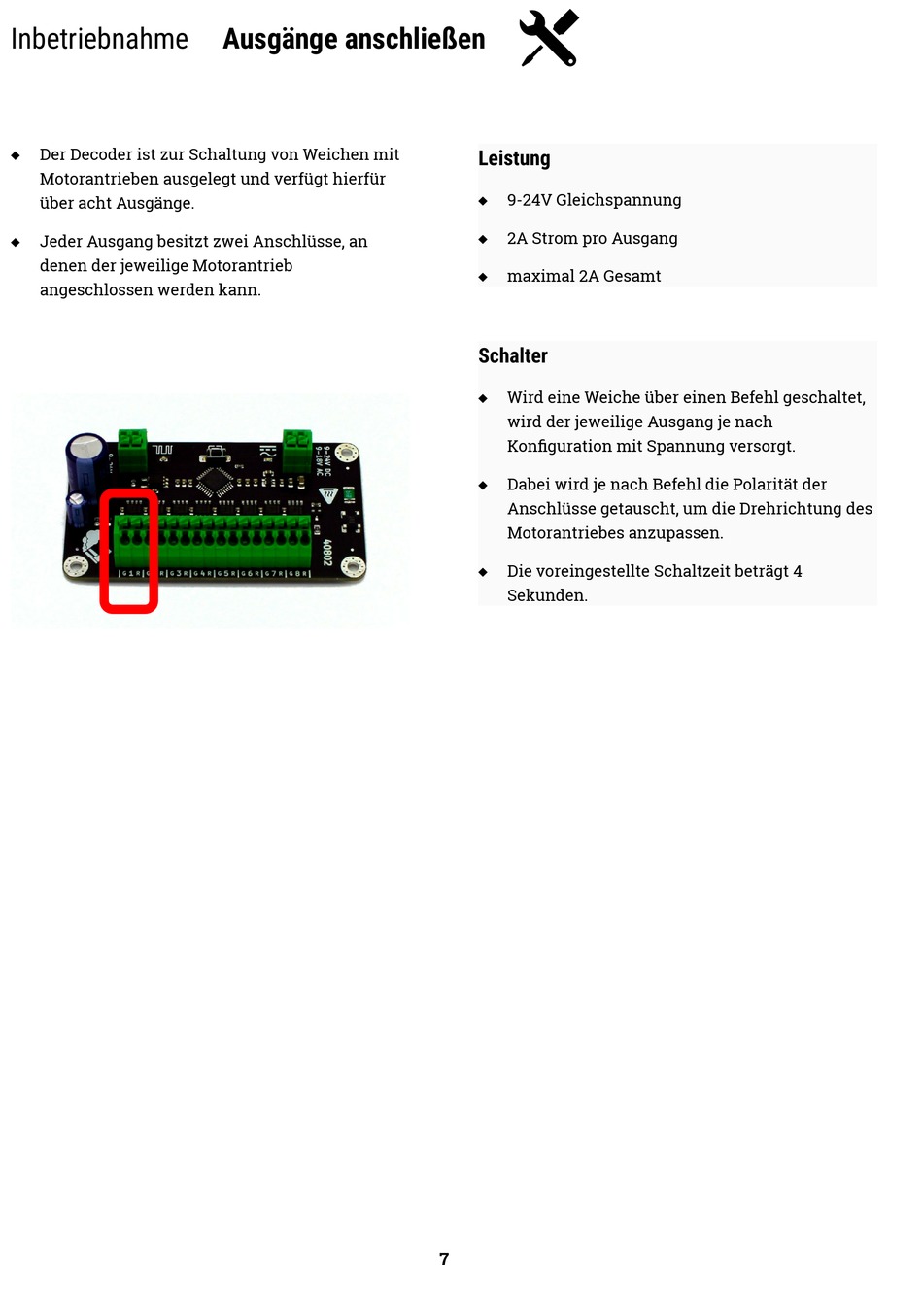

Inbetriebnahme
Der Decoder ist zur Schaltung von Weichen mit
Motorantrieben ausgelegt und verfügt hierfür
über acht Ausgänge.
Jeder Ausgang besitzt zwei Anschlüsse, an
denen der jeweilige Motorantrieb
angeschlossen werden kann.
Ausgänge anschließen
Leistung
9-24V Gleichspannung
2A Strom pro Ausgang
maximal 2A Gesamt
Schalter
Wird eine Weiche über einen Befehl geschaltet,
wird der jeweilige Ausgang je nach
Konfiguration mit Spannung versorgt.
Dabei wird je nach Befehl die Polarität der
Anschlüsse getauscht, um die Drehrichtung des
Motorantriebes anzupassen.
Die voreingestellte Schaltzeit beträgt 4
Sekunden.
7
