- Seite 1 30802 Benutzerhandbuch...
- Seite 2 Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Inbetriebnahme......................................4 Installation......................................4 Spannungsversorgung..................................5 Signal anschließen....................................6 Ausgänge anschließen..................................7 Adressen vergeben....................................9 Konfiguration.........................................10 Programmierung....................................10 Ausgänge.........................................11 Decoder........................................15 Decoderwerk........................................16 Support........................................16 Feedback.........................................16 Stand 02/2021 Technische Änderungen und Irrtümer vorbehalten © 2021 micron-dynamics – Alle Rechte vorbehalten...
- Seite 3 Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ...
- Seite 4 Inbetriebnahme Installation Zur Montage des Decoders sind vier Abmessungen Befestigungslöcher vorhanden. Breite 110mm Um mechanische Belastungen durch Tiefe 50mm Unebenheiten zu vermeiden wird der Einsatz von Distanzhülsen mit einer Höhe von 5 Höhe ca. 25mm Millimetern empfohlen.
- Seite 5 Inbetriebnahme Spannungsversorgung Beim Anschluss der Spannungsversorgung Spannungsbereich muss die Polarität des Anschlusses nicht 12-24V Gleichspannung berücksichtigt werden. 9-18V Wechselspannung Nach Anschluss der Spannungsversorgung leuchtet die blaue LED auf dem Decoder und 12-24V Gleisspannung zeigt damit die Betriebsbereitschaft des Decoders an.
- Seite 6 Inbetriebnahme Signal anschließen Das Gleissignal wird an die rechte Spannungsbereich Anschlussklemme angeschlossen. 9-24V Liegt ein Signal an, leuchtet eine grüne LED Protokolle Märklin Motorola Obacht Auch wenn die Spannungsversorgung über die Gleisspannung erfolgt muss das Signal angeschlossen werden.
- Seite 7 Inbetriebnahme Ausgänge anschließen Der Decoder ist zur Schaltung von Leistung Weichenantrieben mit Doppelspulen ausgelegt 9-24V Gleichspannung und verfügt hierfür über acht Ausgänge mit jeweils 3 Anschlüssen. 2A Strom pro Ausgang Die Anschlusskabel eines Weichenantriebes mit maximal 2A Gesamt ...
- Seite 8 Inbetriebnahme Ausgänge anschließen Entkupplungsgleise anschließen Im Gegensatz zu Weichenantrieben haben Wird von der Zentrale der Ausgang über einen Entkupplungsgleise nur zwei Anschlusskabel. Befehl geschaltet, wird entweder Anschluss G oder R durchgeschaltet und damit Entkupplungsgleis 1 Der Decoder verfügt über vier Ausgänge mit 3 ...
- Seite 9 Inbetriebnahme Adressen vergeben Automatischer Lernmodus Beginnend mit dem ersten Ausgang wartet der Soll ein Ausgang bei der Adressierung Decoder im Lernmodus auf den nächsten Befehl übersprungen werden, so kann der Button der Zentrale und ordnet die Adresse dem erneut gedrückt werden.
- Seite 10 Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ...
- Seite 11 Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Wert * 10 Millisekunden Ausgang 2 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255...
- Seite 12 Konfiguration Ausgänge Ausgang 5 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Wert * 10 Millisekunden Ausgang 6 Wechselschaltung für Magnetantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255...
- Seite 13 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich Ausgang. DCC 0-2047 Dem Ausgang kann eine frei wählbare Adresse Märklin Motorola 1-320 zugeordnet werden. Die programmierte Adresse wird von DCC und Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit ...
- Seite 14 Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Millisekunden werden. 1 Sekunde entspricht 1.000 Millisekunden Wird die Schaltzeit auf 0 gesetzt, bleibt der Der Vorgabewert von 40 bedeutet eine gewählte Ausgang solange aktiviert, bis der Schaltzeit von 400ms, also 0,4 Sekunden. andere Ausgang gewählt wird.
- Seite 15 Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ...
- Seite 16 Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Der Hersteller ist hierfür unter der Sende uns eine E-Mail Nummer WEEE-Reg.-Nr.
- Seite 17 Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...

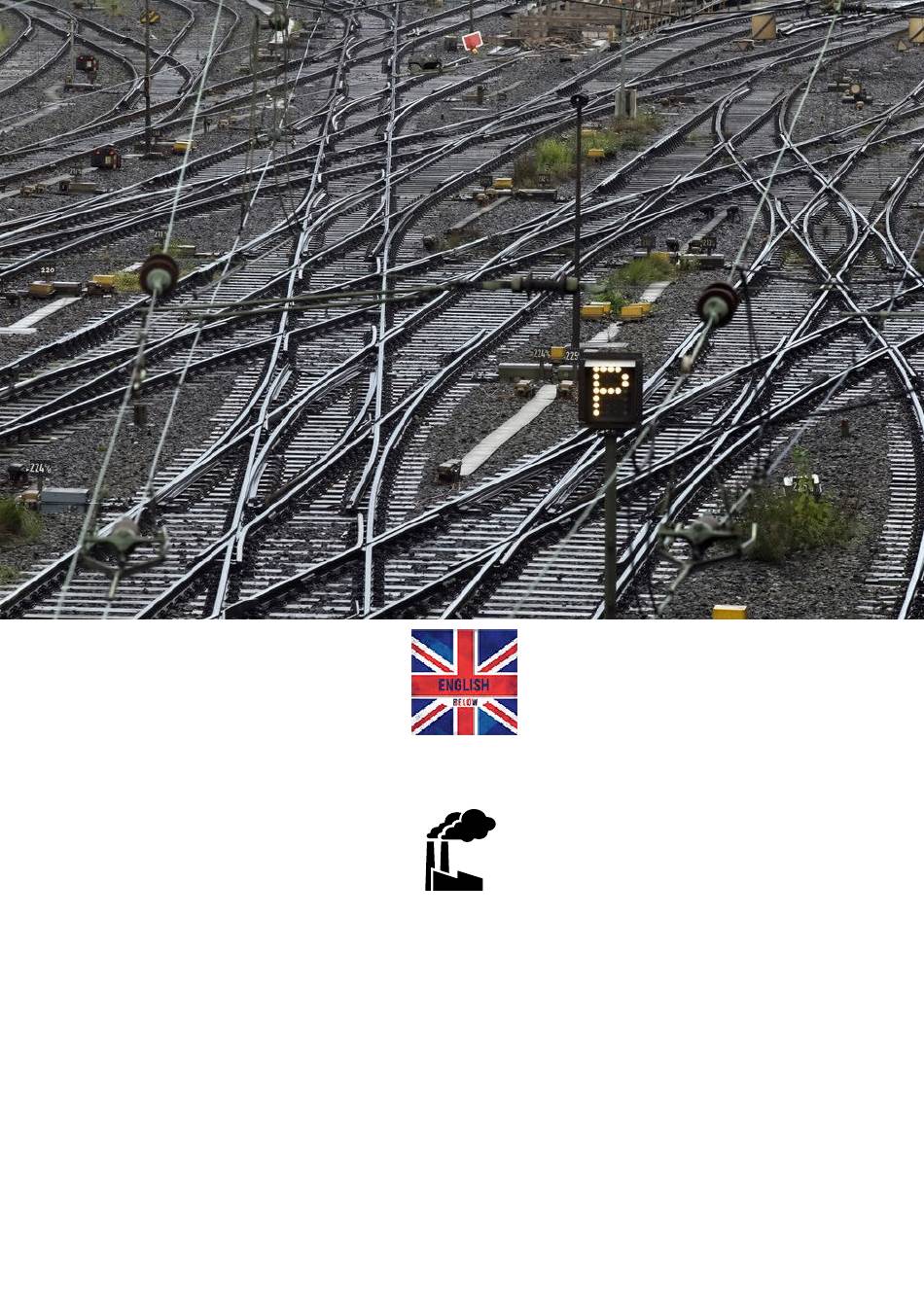

- Seite 18 30802 User manual...
- Seite 19 Timetabl Category Outputs Hardware Software Safety regulations ......................................3 Commissioning ........................................4 Installation........................................4 Power supply ......................................5 Connecting the signal ....................................6 Connecting outputs ....................................7 Assign addresses .......................................9 Configuration........................................10 Programming ......................................10 Outputs..........................................11 Decoder ........................................15 Decoder plant........................................16 Support ........................................16 Feedback ........................................16 Status 02/2021 Technical changes and errors excepted ©...
- Seite 20 Safety regulations Intended use Protection against fire The product is intended exclusively for As a result of a short circuit, overcurrents can ◆ ◆ controlling the points of a model railroad with lead to excessive heating of conductor tracks, magnetic drives. components or cables and thus possibly also to fires.
- Seite 21 Commissioning Installation Dimensions There are four fixing holes for ◆ mounting the Deco ders. Width 110mm ◆ The use of spacer sleeves with a height of 5 ◆ Depth 50mm millimeters is recommended to avoid ◆ mechanical stress caused by unevenness. Height approx.
- Seite 22 Commissioning Power supply Voltage range When connecting the power supply, the ◆ polarity of the connection does not need to be taken into account. 12-24V DC voltage ◆ 9-18V AC voltage After connecting the power supply, the blue ◆ ◆ LED on the decoder lights up to indicate that 12-24V track voltage ◆...
- Seite 23 Commissioning Connect signal Voltage range The track signal is connected to the ◆ right-hand terminal at . 9-24V ◆ If a signal is present, a green LED lights up ◆ Protocols ◆ Märklin Motorola ◆ Careful Even if the power supply via the ◆...
- Seite 24 Commissioning Connect outputs Performance The decoder is designed to control turnout drives ◆ with double coils and has eight outputs with 3 9-24V direct voltage connections each. ◆ 2A current per output The connection cables of a point machine with ◆...
- Seite 25 Commissioning Connect outputs Connecting uncoupling tracks In contrast to point machines, uncoupling tracks If the output is switched via a command from the control ◆ only have two connection cables. center, either connection G or R is switched through and thus decoupling track 1 The decoder has four outputs with 3 ◆...
- Seite 26 Commissioning Assign addresses Automatic learning mo dus Starting with the first output, the decoder waits in If an output is to be skipped during ◆ ◆ addressing, the button can be pressed learning mode for the next command from the central unit and assigns the address to the output.
- Seite 27 Configuration Programming Programming-on-M ain The decoder can be configured directly at its When configuring using programming on-main, ◆ ◆ place of use from a DCC control center using CVs can only be updated but not read. Programming-on-Main (PoM). There is no feedback about updating a ◆...
- Seite 28 Configuration Outputs Output 1 Changeover circuit for solenoid drives. Feature Default Meaning Possible values Address 0-255 8 LSB Address 3 MSB Switching 0-255 Value * 10 milliseconds time Output 2 Changeover circuit for solenoid drives. Feature Default Meaning Possible values Address 0-255 8 LSB...
- Seite 29 Configuration Outputs Output 5 Changeover circuit for solenoid drives. Feature Default Meaning Possible values Address 0-255 8 LSB Address 3 MSB Switching 0-255 Value * 10 milliseconds time Output 6 Changeover circuit for solenoid drives. Feature Default Meaning Possible values Address 0-255 8 LSB...
- Seite 30 Configuration Outputs Addresses Address range The decoder follows the addressing by ◆ output. DCC 0-2047 ◆ A freely selectable address can be assigned to the ◆ output. Märklin Motorola 1-320 ◆ The programmed address is used jointly by DCC ◆ and Märklin Motorola.
- Seite 31 Configuration Outputs Switching time Milliseconds The switching time can be set individually. ◆ If the switching time is set to 0, the selected ◆ 1 second corresponds to 1,000 milliseconds ◆ output remains activated until the other output is selected. The default value of 40 means a switching ◆...
- Seite 32 Configuration Decoder Factory settings The NM RA manufacturer ID is saved in CV When resetting to factory settings, all CV ◆ ◆ 8; the default value cannot be changed. values are reset to the default values. Write accesses with certain values execute The changes are made immediately, no restart of ◆...
- Seite 33 If your request allows it, please send us an e-mail. You can find more information about the This is the best way for us to process your manufacturer and other products on our website. request. https://www.decoderwerk.com e-mail support@decoderwerk.com Waste disposal This product must not be disposed of Feedback with household waste.
- Seite 34 The decoder factory Decoder for your model railroad https://www.decoderwerk.com...
